26 * в зависимости от модели и оборудования

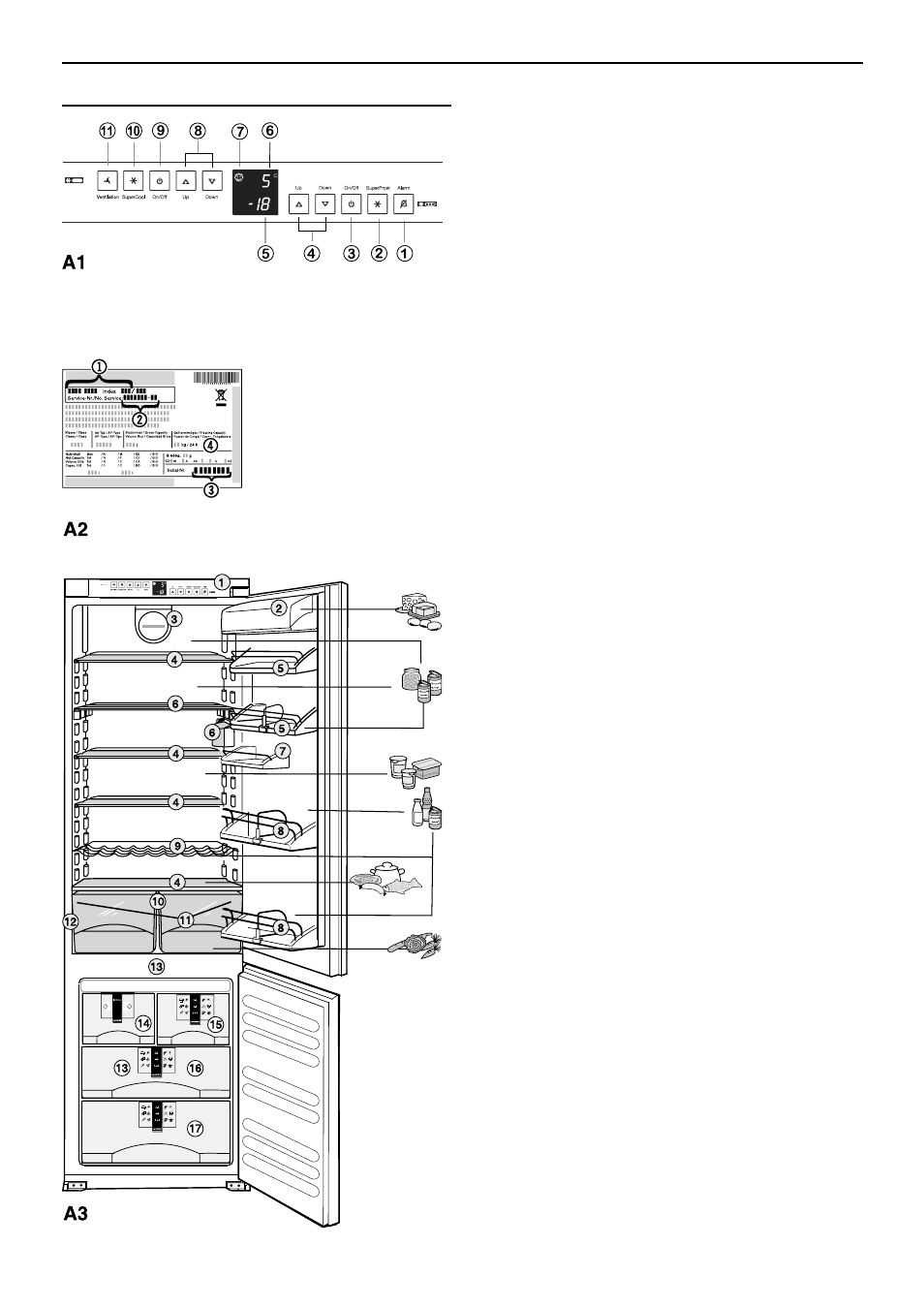

Приборы контроля и управления, рис. A1
Морозильное отделение
1
Клавиша выключения аварийного сигнала для устройства
звукового предупреждения
2
Клавиша “SuperFrost” (режим быстрого замораживания) со
светодиодной индикацией, светится = функция включена
3
Главная клавиша включения/выключения устройства
4
Клавиши регулировки температуры: левая клавиша = теплее,
правая клавиша = холоднее, рекомендуемое значение: -18 °C
5
Индикация текущей температуры и ее заданного значения
Холодильное отделение
6
Индикация текущей температуры и ее заданного значения
7
Защита от детей (индикация для холодильного и морозильного
отделений)
8
клавиши регулировки температуры: левая клавиша = теплее,
правая клавиша = холоднее, рекомендуемое значение: 5 °C
9
Клавиша выключения, холодильное отделение
bl
Клавиша SuperCool (режим быстрого охлаждения) со
светодиодной индикацией, светится = функция включена
bm
Клавиша вентилятора
Краткое представление устройства
Морозильное отделение, около -18 °C
Заводская табличка
Краткое описание устройства и оборудования
, рис.
A
Холодильное отделение, около 5°C
Приборы контроля и управления
Полка для яиц*
Сток для конденсата
Полка для хранения бутылок
Выдвижные ящики с системой информирования*
Система VarioSpace, обеспечивающая возможность размещения
в морозильной камере крупных продуктов за счет увеличения
пространства*,
Поднос для замораживания, аккумулятор холода в устройствах
с системой автоматического размораживания NoFrost*
Форма для приготовления кубиков льда*
Вентилятор
Полка для высоких бутылок и напитков
Светодиодное освещение*
Выдвижные ящики с системой информирования*
Заводская табличка
,
рис.
A3
1
Наименование устройства
2
Эксплуатационный
(сервисный) номер
3
Серийный номер
4
Производительность
замораживания
в кг/24 часа
1
2
3
4
5
6
7
8
9
bl
bm
bn
bo
bp
bq
br
bs
Отделение для масла и сыра
Переставляемая съемная полка
Держатель для консервов
Отсек для хранения овощей
Аккумулятор холода*
