34 * в зависимости от модели и оборудования
W
Крепежные винты
9
переставьте на противоположную сторону
и слегка прикрутите их.
W
Винты крепления двери
bl
выкрутите и переверните шарниры по
диагонали.
Внимание! Не складывайте шарниры -
опасность травмы!
- Для прикручивания шарниров используйте шуруповерт -
винты
bl
являются саморезами.
W
Заглушками
bm
закройте открывшиеся крепежные отверстия.
W
Навесьте двери устройства на предварительно установленные
винты
9
и затяните винты.
Установка на место демпфера закрывания дверей
2
* :
W
Прикрутите держатель
1
W
Шаровую головку
3
, вместе с демпфером закрывания дверей
2
, вкрутите в крепежное отверстие.
W
Снова смонтируйте все закрывающие элементы.
Для установки потребуется следующий дополнительный инструмент:
Шуруповертдля винтов Torx ® 15, 20, 25, шестигранный ключ 13.

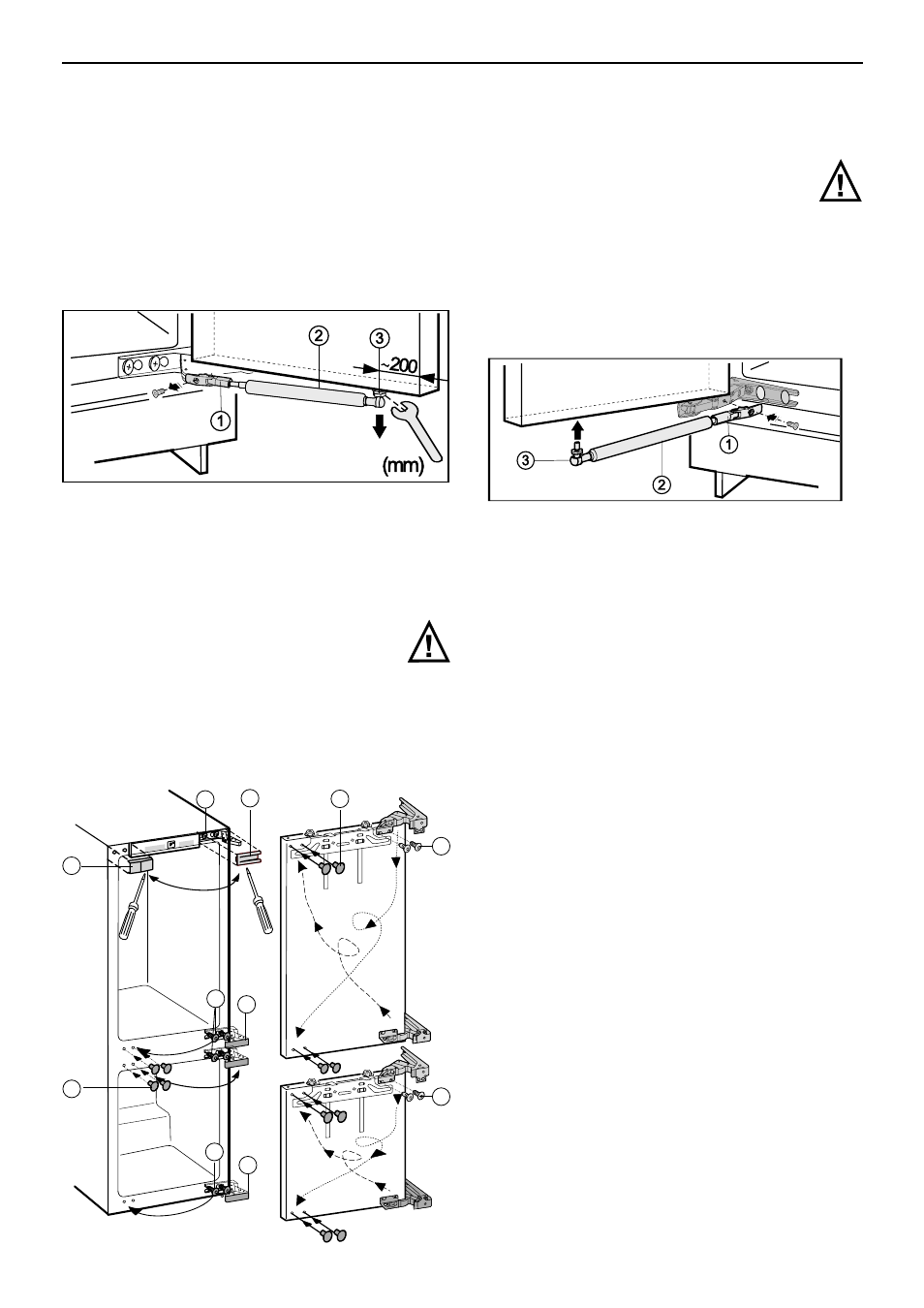

Изменение направления открывания дверей
При необходимости, можно поменять упор; в ином случае см.
руководство по монтажу дальше
W
Для облегчения монтажа задвиньте устройство в нишу на 3/4.
Откройте дверь.
W
Демонтаж амортизатора закрывания двери :
Внимание, амортизатор закрывания двери в демонтированном
состоянии сжимается!
W
Открутите держатель
1
W
Открутите от двери шаровую головку
3
, вместе с
амортизатором закрывания двери
2
и отложите в сторону.
Внимание: амортизатор закрывания двери
не извлекайте из шаровой головки. Опасность
повреждения
W
Закрывающие элементы
5
,
6
,
7
и
8
снимите вперед с
помощью отвертки для винта со шлицевой головкой.
W
Крепежные винты
9
на корпусе устройства вверху и внизу
только ослабьте.
- Сдвиньте двери наружу и снимите.
5
6
7
8
9
11
10
10
7
9
9
