4.1.5 Перестановка ручек
u
Выведите из фиксатора верхней дверцы пружинный за-
жим
Fig. 8 (31)
и переставьте его на новую сторону шар-
нира.
u
Извлеките пробки
Fig. 8 (30)
из опорных втулок дверцы
и переставьте.

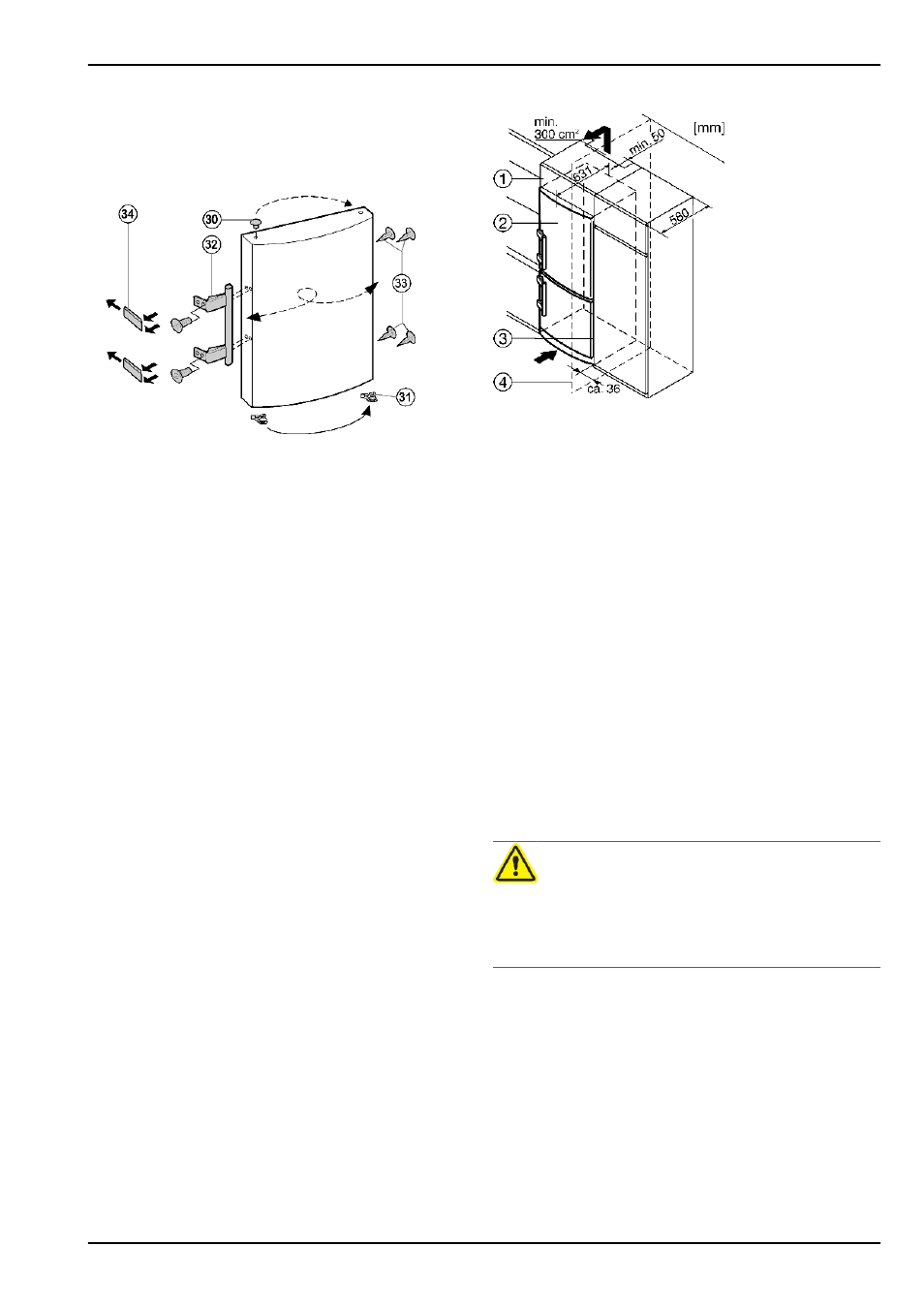

Fig. 8
u
Снимите и переставьте на противоположную сторону
дверную ручку
Fig. 8 (32)
, пробку
Fig. 8 (33)
и прижим-
ные пластины
Fig. 8 (34)
.
u
При установке прижимных пластин на противополож-
ной стороне следите за правильной фиксацией.
4.1.6 Монтаж нижней двери
u
Установите нижнюю дверцу сверху на нижний опорный
палец
Fig. 6 (22)
.
u
Закройте дверь.
u
Снова наденьте пластмассовый колпачок
Fig. 5 (10)
на
средний опорный кронштейн
Fig. 5 (13)
.
u
Вставьте средний опорный палец
Fig. 5 (11)
на новой сто-
роне шарнира через средний опорный кронштейн
Fig. 5 (13)
в нижнюю дверцу.
4.1.7 Монтаж верхней двери
u
Установите верхнюю дверцу на средний опорный палец
Fig. 5 (11)
.
u
Установите верхний опорный кронштейн
Fig. 4 (3)
на но-
вой стороне шарнира и защелкните в дверце.
u
Прикрутите верхнюю опорную подставку (2 шт. Torx 25)
Fig. 4 (4)
. При необходимости просверлите отверстия
или используйте аккумуляторную отвертку.
u
Наденьте и защёлкните крышку
Fig. 4 (1)
и крышку
Fig. 4 (2)
на противоположной стороне снаружи.
4.1.8 Выравнивание дверей
u
При необходимости выровняйте дверцы через два про-
дольных паза в нижнем опорном кронштейне
Fig. 6 (23)
и среднем опорном кронштейне
Fig. 5 (13)
параллельно
корпусу устройства. Для этого выкрутите средний винт
на нижнем опорном кронштейне
Fig. 6 (23)
.
u
Затяните винты.
4.2 Установка в кухонную стенку
Fig. 9
(1) Дополнительный
шкафчик
(3) Кухонный шкаф
(2) Устройство
(4) Стенка
Устройство может быть окружено предметами кухонной об-
становки. Чтобы уравнять устройство
Fig. 9 (2)
по высоте с
кухонной стенкой, можно установить над устройством со-
ответствующий дополнительный шкафчик
Fig. 9 (1)
.
При комбинировании с обычными кухонными шкафами (глу-
бина макс. 580 мм) устройство можно установить непосред-
ственно рядом с кухонным шкафом
Fig. 9 (3)
. Дверца ус-
тройства выступает по сторонам на 34 мм и по центру ус-
тройства на 50 мм относительно передней стенки кухонно-
го шкафа. Поэтому ее можно свободно открывать и закры-
вать.
Важно для вентиляции:
-
На задней стенке шкафчика должен быть вентиляцион-
ный канал глубиной не менее 50 мм по всей ширине это-
го шкафчика.
-
Поперечное сечение вентиляционного отверстия под
нижней панелью должно составлять не менее 300 см
2
.
Если устройство установлено на шарнирах у стены
Fig. 9 (4)
, то расстояние между устройством и стеной дол-
жно быть не менее 36 мм. Настолько выступает ручка при
открытой дверце.
4.3 Транспортировка устройства
ОСТОРОЖНО
Опасность травмы и повреждений в результате ненадле-
жащей транспортировки!
u
Перевозите устройство в упаковке.
u
Перевозите устройство в стоячем положении.
u
Не транспортируйте устройство в одиночку.
4.4 Установка устройства
При повреждении устройства немедленно - до подключе-
ния - обратитесь к поставщику.
Пол на месте установки должен быть горизонтальным и
ровным.
Избегайте устанавливать устройство в зоне прямых сол-
нечных лучей, рядом с плитой, системой отопления и дру-
гими аналогичными приборами.
Устройство всегда следует устанавливать непосредствен-
но у стены.
Не устанавливайте устройство без помощника.
