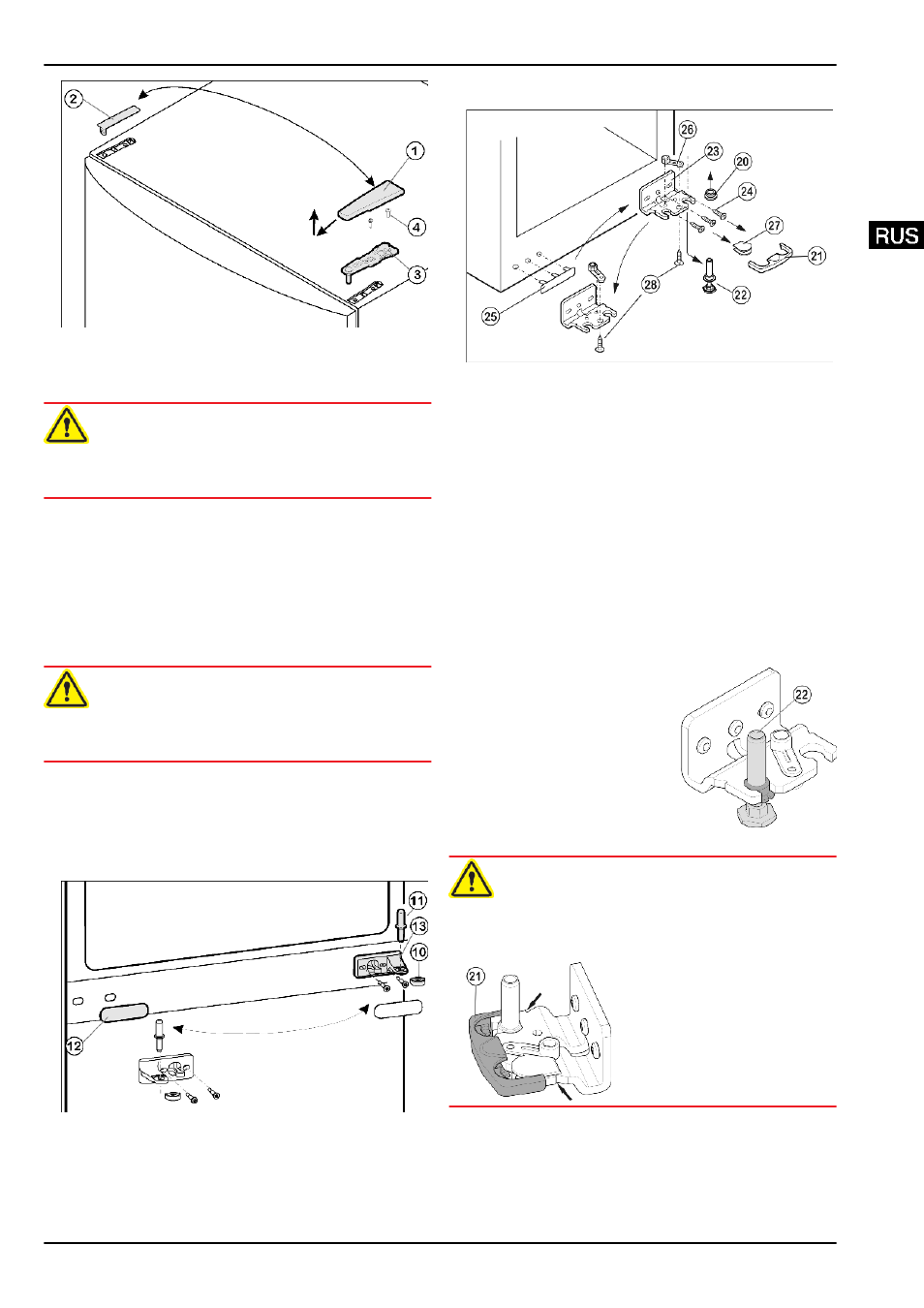

Fig. 4
u Закройте верхнюю дверь.
u Крышку Fig. 4 (1) снимите движением вперед и вверх.
u Снимите крышку Fig. 4 (2) .
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u Следует хорошо держать дверь.
u Устанавливайте дверь осторожно.
u Открутите верхний опорный кронштейн Fig. 4 (3) (2 шт.
Torx 25) Fig. 4 (4) и вытяните вверх.
u Верхнюю дверь приподнимите и отставьте в сторону.
4.1.2 Снятие нижней двери
u Закройте нижнюю дверь.
u Вытащите из опорного кронштейна и нижней дверцы
средний опорный палец Fig. 5 (11) .
u Пластмассовый колпачок Fig. 5 (10) снимите.
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u Следует хорошо держать дверь.
u Устанавливайте дверь осторожно.
u Откройте нижнюю дверь.
u Снимите средний опорный кронштейн Fig. 5 (13) .
u Дверь приподнимите и отставьте в сторону.
4.1.3 Перестановка средних опорных дета-
лей
Fig. 5
u Осторожно снимите накладку Fig. 5 (12) .
u Открутите средний опорный кронштейн Fig. 5 (13) и при-
крутите его с поворотом на 180° на новую сторону шар-
нира.
u Защелкните накладку Fig. 5 (12) , повернув на 180 °, на
стороне, где теперь будет ручка.
4.1.4 Перестановка нижних опорных деталей
Fig. 6
u Предохранитель Fig. 6 (21) снимите движением вперед.
u Снимите крышку Fig. 6 (27) .*
u Полностью вверните регулируемую опору Fig. 6 (22) .
u При необходимости с помощью второго человека устрой-
ство слегка наклоните назад, чтобы удалить опорный па-
лец.
u Вытяните опорный палец Fig. 6 (22) вниз и вперёд. При
этом следите за гнездом шарнира Fig. 6 (20) .
u Открутите опорный кронштейн Fig. 6 (23) (3 шт. Torx 25)
Fig. 6 (24) .
u Открутите опорную деталь Fig. 6 (26) (1 Torx 25)
Fig. 6 (28) и, переставив в отверстие на противополож-
ной стороне опорного кронштейна, снова прикрутите.
u Осторожно приподнимите и переставьте крышку
Fig. 6 (25) со стороны ручки.
u Снова прикрутите опорный кронштейн Fig. 6 (23) на но-
вой стороне шарнира, при необходимости с помощью ак-
кумуляторного шуруповерта.
u Снова слегка наклоните ус-
тройство назад и снова ус-
тановите опорный палец
Fig. 7 (22) . Зазубрина дол-
жна быть расположена спе-
реди.
u Установите крышку
Fig. 6 (27) на противополож-
ной стороне.*
Fig. 7
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u Предохранитель (21) нужно зафиксировать сбоку на
кронштейне, чтобы опорный палец и двери были защи-
щены от выпадения.
u
u Снова защелкните предохранитель (21) на опорном
кронштейне.
u Наденьте гнездо шарнира Fig. 6 (20) .
