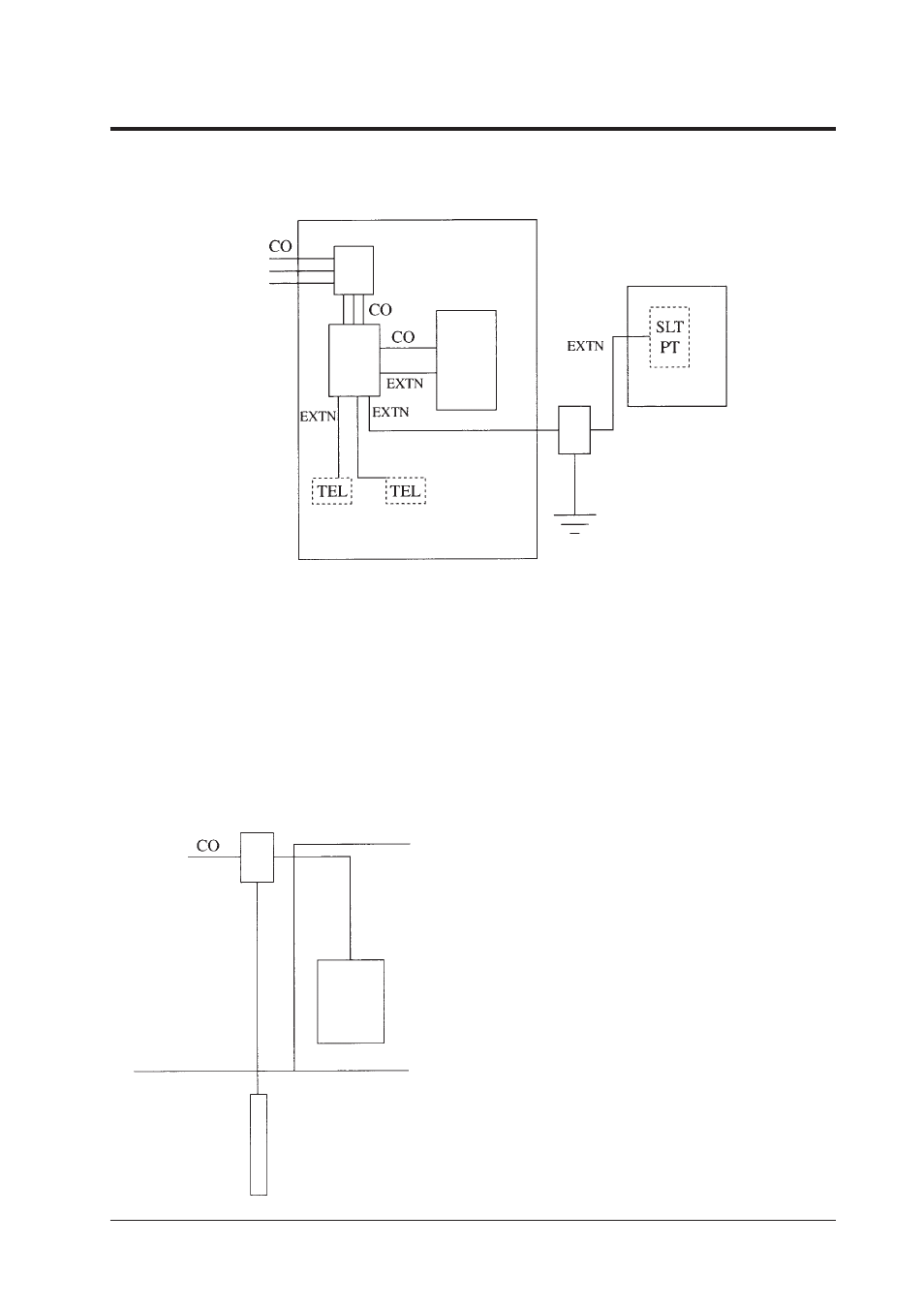

Установка молниеотводов
Установка молниеотводов
Установка молниеотводов
Установка молниеотводов
Установка молниеотводов
Установка вне главного здания
Установка вне главного здания
Установка вне главного здания
Установка вне главного здания
Установка вне главного здания
(Главное здание)
Защита
Распреде-
лительная
плата
Основной
блок
Молние-
отвод
Заземление
(Другое здание)
Примечание:
Примечание:
Примечание:
Примечание:
Примечание:
Если Вы устанавливаете добавочную линию вне главного здания, рекомендуются
следующие предосторожности:
(1) Прокладывайте провода добавочных линий под землей.
(2) Используйте кабелепровод для защиты проводов.
Примечание:
Примечание:
Примечание:
Примечание:
Примечание:
Молниеотвод для добавочных линий отличается от молниеотвода для CO.
Установка заземляющего штыря
Установка заземляющего штыря
Установка заземляющего штыря
Установка заземляющего штыря
Установка заземляющего штыря
Молниеотвод
Заземляющий
провод
Основной
блок
(Под землей)
(1) Расположение заземляющего штыря . Около защиты
(2) Проверка преград ............................ Нет
(3) Состав заземляющего штыря ............ Металл
(4) Глубина заземляющего штыря .......... Больше 50 см
(5) Размер заземляющего провода ......... Толщина -
больше 16 AWG
Заземляющий штырь
Примечание:
Примечание:
Примечание:
Примечание:
Примечание:
Вышеупомянутые цифры - только рекомендации.
Длина заземляющего стержня и требуемая глубина
зависят от состава почвы.
