Подключение внешней линии
Подключение внешней линии
Подключение внешней линии
Подключение внешней линии
Подключение внешней линии
Спецификация проводов
Спецификация проводов
Спецификация проводов
Спецификация проводов
Спецификация проводов
Спецификация проводов следующая:
Провод
Провод
Провод
Провод
Провод
Жесткий провод
Диаметр жилы
Диаметр жилы
Диаметр жилы
Диаметр жилы
Диаметр жилы
∅
0,4 -
∅
0,65 мм
(22, 24, 26 AWG)
Диаметр, включая оболочку
Диаметр, включая оболочку
Диаметр, включая оболочку
Диаметр, включая оболочку
Диаметр, включая оболочку
∅
0,66 -
∅
1,05 мм
Подключение
Подключение
Подключение
Подключение
Подключение
Используйте штекеры с 4 штырьками (прилагаются), чтобы
подключить внешние линии.
Один штекер способен подключить две внешние линии.
Используйте кабель с витой парой.

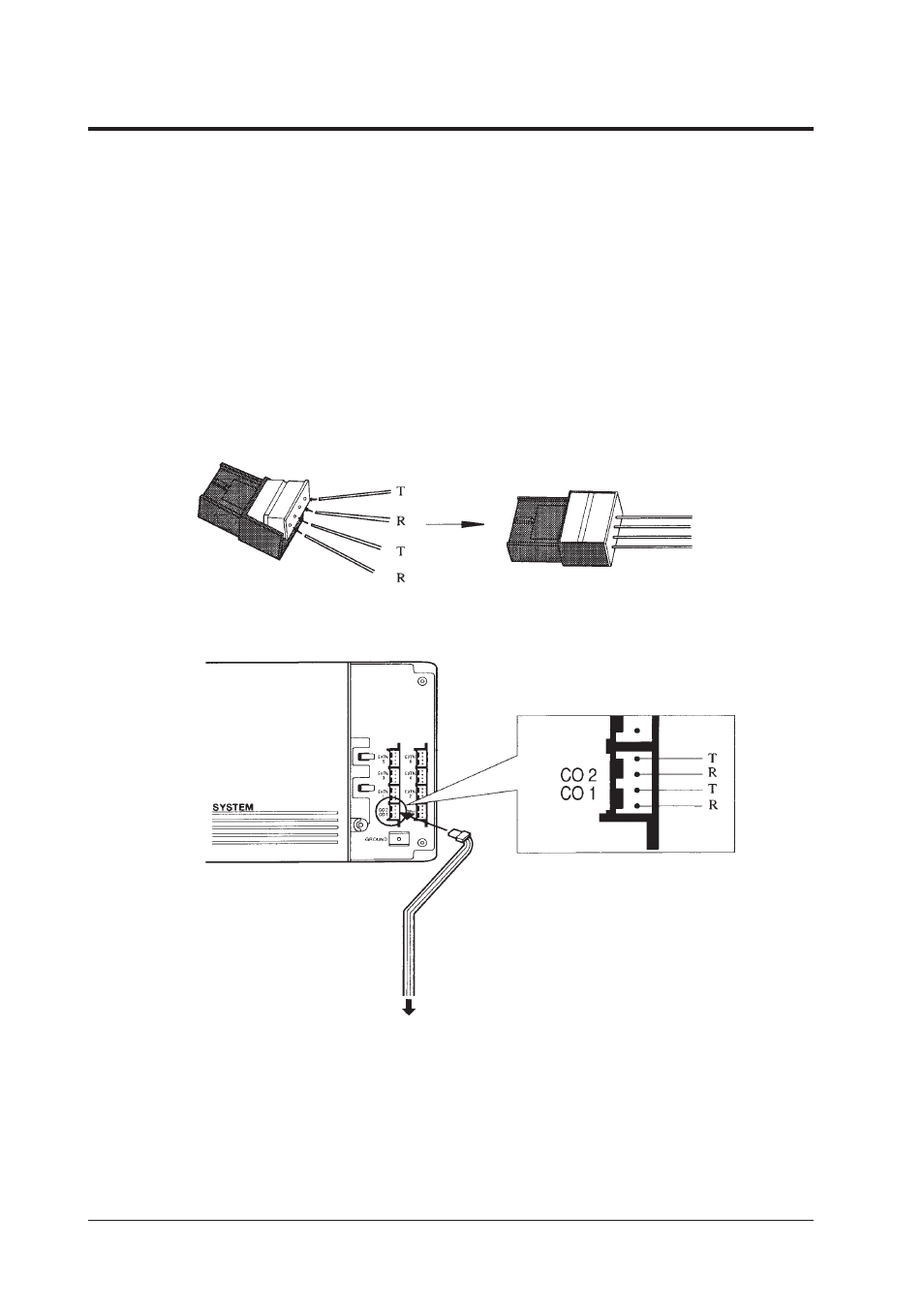

1. Поднимите прозрачную часть.
2. Вставьте телефонные провода в отверстия в штекере.
Затем вдавите прозрачную часть в черную.
Примечание:
Примечание:
Примечание:
Примечание:
Примечание: Не снимайте оболочку провода.
Вставьте провода в штекер до упора.
К модульным гнездам
внешних линий
Примечание:
Примечание:
Примечание:
Примечание:
Примечание:
Чтобы зафиксировать провода, Вы можете использовать держатели кабеля.
