Подключение добавочных линий
Подключение добавочных линий
Подключение добавочных линий
Подключение добавочных линий
Подключение добавочных линий
Спецификация проводов
Спецификация проводов
Спецификация проводов
Спецификация проводов
Спецификация проводов
Спецификация проводов следующая:
Провод
Провод
Провод
Провод
Провод
Жесткий провод
Диаметр жилы
Диаметр жилы
Диаметр жилы
Диаметр жилы
Диаметр жилы
∅
0,4 -
∅
0,65 мм
(22, 24, 26 AWG)
Диаметр, включая оболочку
Диаметр, включая оболочку
Диаметр, включая оболочку
Диаметр, включая оболочку
Диаметр, включая оболочку
∅
0,66 -
∅
1,05 мм
Подключение
Подключение
Подключение
Подключение
Подключение

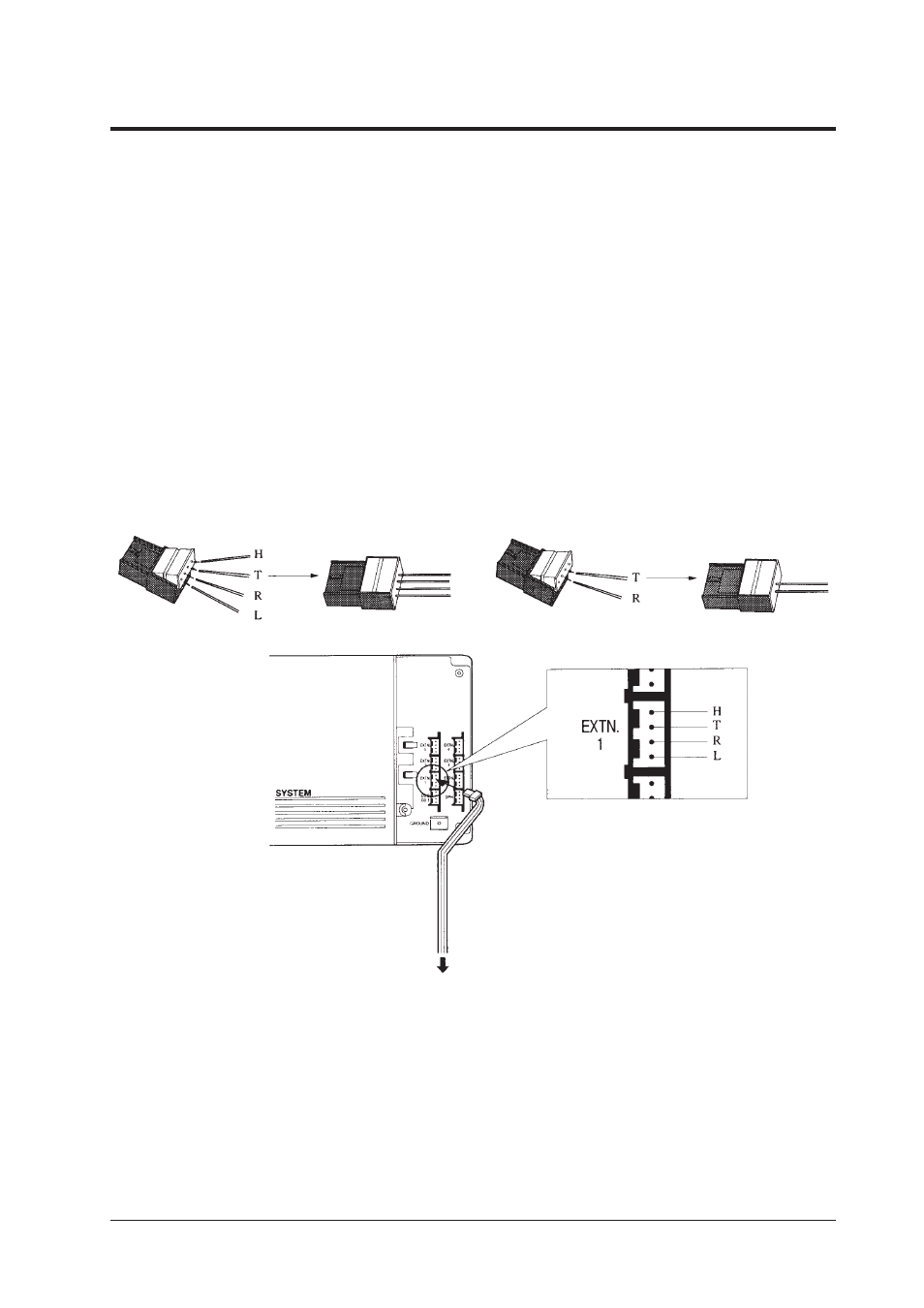

Используйте штекеры с 4 штырьками (прилагаются), чтобы
подключить внешние линии.
Один штекер способен подключить две внешние линии.
Используйте кабель с витой парой.
1. Поднимите прозрачную часть.
2. Вставьте телефонные провода в отверстия в штекере.
Затем вдавите прозрачную часть в черную.
Примечание:
Примечание:
Примечание:
Примечание:
Примечание: Не снимайте оболочку провода.
Вставьте провода в штекер до упора.
Для системного телефона
Для однолинейного телефона
К добавочным линиям
Примечание:
Примечание:
Примечание:
Примечание:
Примечание:
Системный телефон может быть подсоединен только к гнезду EXTN.1.
Если установлена отдельно приобретаемая детекторная плата DISA/FAX (Прямой
внутренний системный доступ/факс) (KX-T20691), то факс должен быть
подсоединен к гнезду EXTN.6. Информация об установке платы на стр. 13. Также
необходимо системное программирование. Программа «#12 Подсоединение факса»
должна быть назначена как «ENABLE». См. стр. 23. Программа «#24 Выбор режима
входящих звонков» должна быть назначена как «DISA». См. стр. 24.
Гнезда добавочных линий от 1 до 6 соответствуют добавочным номерам от 21 до 26.
Чтобы зафиксировать провода, Вы можете использовать держатели кабеля.
