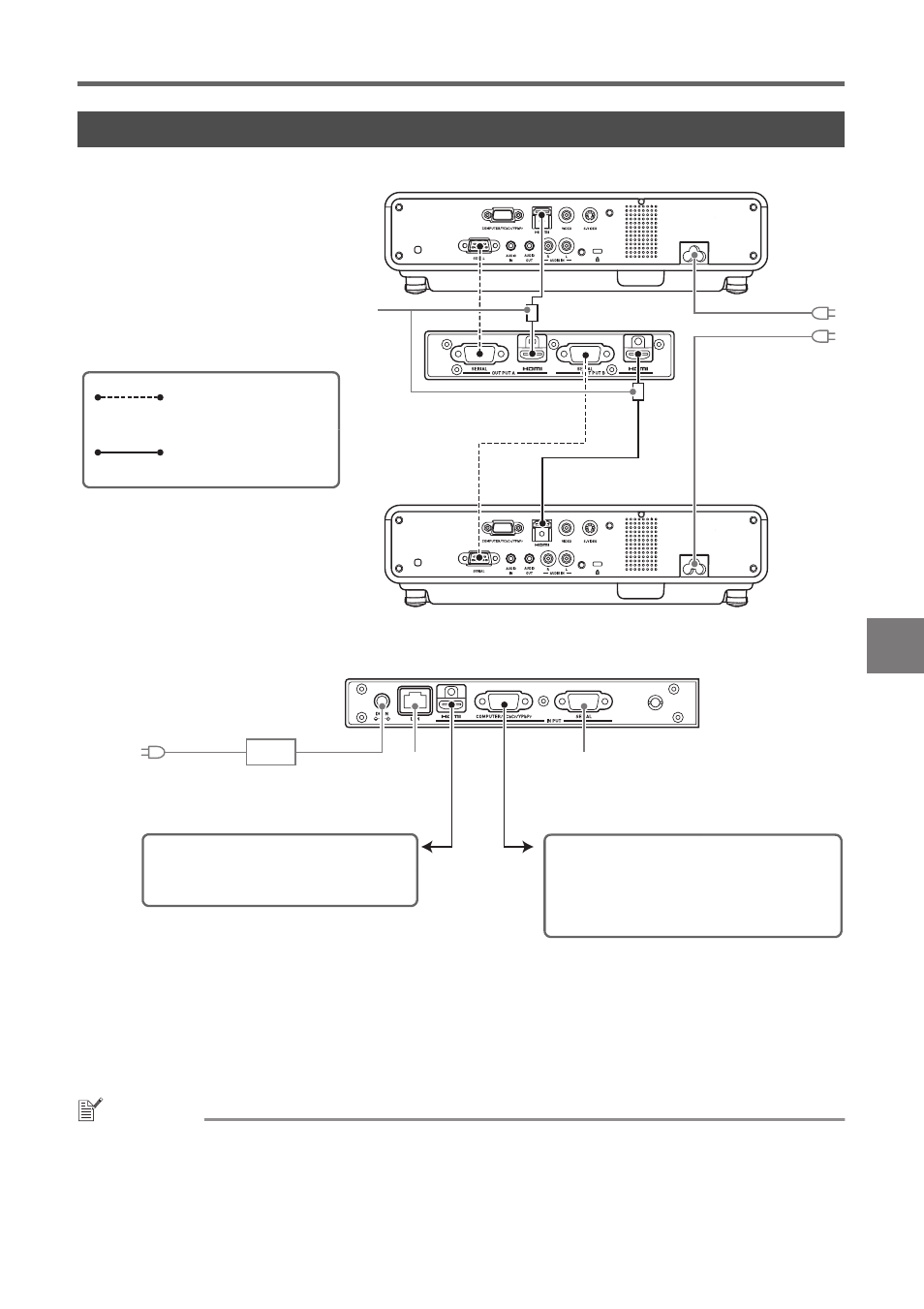

Соедините блок управления и два проектора в корпусе, как показано на иллюстрации ниже.
Для подключения блока управления к проектору с помощью комплектного кабеля HDMI
подсоедините разъем кабеля со стороны ферритового сердечника к порту HDMI блока управления.
Примечание
z
Когда кабели HDMI и RS-232C, которые соединяют блок управления с проекторами, не
используются, их можно хранить в отсеке для принадлежностей (A). Адаптер переменного тока
блока управления можно хранить в отсеке для принадлежностей (B). Иллюстрацию, на которой
показано расположение отсеков для принадлежностей (A) и (B), см. на стр. R-15 этой
инструкции.
Проводные соединения
*1 Для управления проекторной системой с внешнего устройства по ЛВС следует дополнительно
приобрести сетевой кабель для соединения этого разъема с разъемом ЛВС внешнего
устройства.
*2 Для управления проекторной системой с внешнего устройства через подключение RS-232C
следует дополнительно приобрести кросс-кабель для соединения этого разъема с
последовательным портом внешнего устройства.
Проектор A
(Сторона, ближайшая к блоку
управления)
С помощью
комплектного
шнура питания
подключите к
розетке.
Боковая панель блока
управления
Подключите с помощью
комплектного кабеля
RS-232C.
Подключите с помощью
комплектного кабеля
HDMI.
Проектор B
(Сторона, дальняя от блока
управления)
Ферритовый
сердечник
Подсоедините поставляемый в
комплекте адаптер переменного тока
и подключите его к розетке питания.
Подключите к выходному разъему RGB
(с помощью комплектного кабеля D-sub мини
или имеющегося в продаже кабеля) или
выходу компонентного сигнала (с помощью
имеющегося в продаже кабеля) устройства –
источника изображения.
*1
*2
Задняя панель блока
управления
Для подключения к выходному порту
HDMI устройства – источника
изображения следует дополнительно
приобрести кабель HDMI.
