R-13
Подготовка к работе
8.
Откроется меню «Измен. формы изображ.». Выберите в нем «Регулировка
положения изображения» и затем нажмите клавишу [ENTER].
z Будут спроецированы два регулировочных шаблона: желтый для проектора A и голубой для
проектора B.
z При необходимости с помощью колец фокусировки проектора A и проектора B
отрегулируйте фокус шаблонов.
Bнимание! Bнимание! Bнимание!
z Во всех описываемых в этой инструкции процедурах предполагается, что проектор A
подключен с помощью кабеля HDMI к выходу OUTPUT A блока управления, а проектор B
подключен к выходу OUTPUT B, как показано в разделе «Проводные соединения»
(стр. R-7). Если эти подключения поменять местами, то цвета регулировочных шаблонов
также поменяются (голубой для проектора A и желтый для проектора B).
9.
При регулировке проектора A и затем проектора B наблюдайте за
регулировочными шаблонами. Старайтесь достичь описанных ниже
характеристик.
z Отрегулируйте горизонтальные линии перекрестий регулировочных шаблонов таким
образом, чтобы они установились горизонтально.
z Отрегулируйте вертикальные линии перекрестий регулировочных шаблонов таким образом,
чтобы они находились в центре экрана.
10.
На пульте ДУ блока управления нажмите кнопку [BLANK].
z Регулировочный шаблон проектора B исчезнет, и останется только регулировочный шаблон
проектора A (желтый).
11.
Наблюдая за регулировочным шаблоном проектора A, выполните описанные
ниже регулировки по вертикали.
z Отрегулируйте вертикальную ориентацию корпуса.
z Отрегулируйте масштаб кольцом зуммирования проектора
A.

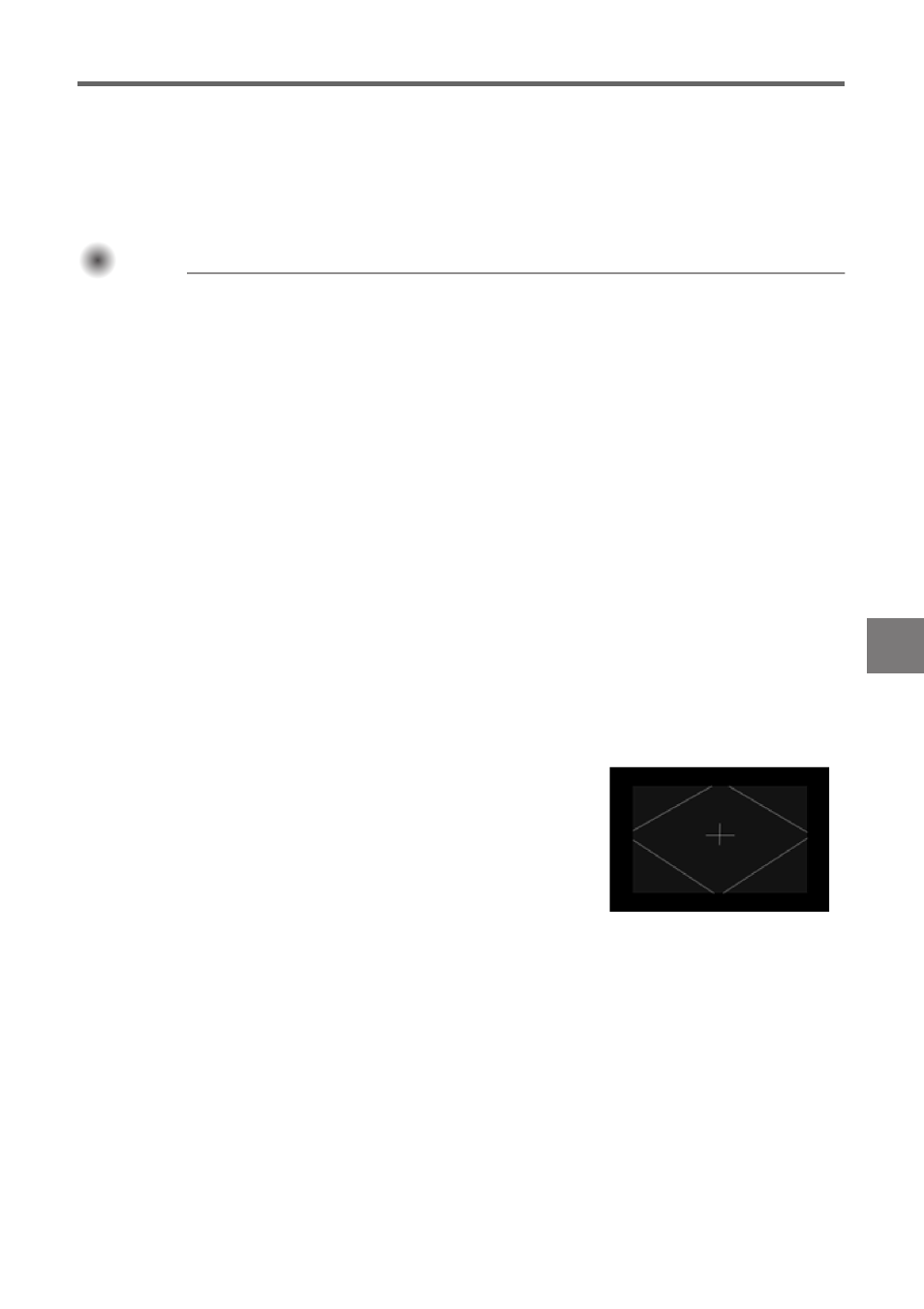

Перекрестия регулировочного шаблона должны быть в
центре целевого экрана, а внешняя граница регулировочного
шаблона должна слегка перекрывать границы целевой
области проецирования, как показано на рисунке.
12.
На пульте ДУ нажмите клавишу [BLANK].
z На экране снова появится изображение от проектора B, то есть будут проецироваться
регулировочные шаблоны проектора A и проектора B.
13.
Выполните указанные ниже шаги, чтобы как можно точнее совместить
регулировочный шаблон проектора B с регулировочным шаблоном проектора
A.
z Указанные пять винтов следует только ослабить. Не удаляйте их.
Проектор A : Выполните процедуру шага 3 для тонкой регулировки с помощью
регулировочного шаблона проектора A.
Проектор B : Выполните процедуру шага 5 для тонкой регулировки с помощью
регулировочного шаблона проектора B.
(1) Отрегулируйте масштаб кольцом зуммирования проектора B.
(2) Ослабьте пять винтов крепления боковых панелей корпуса (см. выше иллюстрацию к шагу
5) и затем, вращая регулировочный маховичок, скорректируйте ориентацию.
(3) После завершения регулировки положения полностью затяните винты.
