Подготовка к работе
R-12
5.
Выполните указанные ниже действия для регулировки положения и размера
изображения от проектора B таким образом, чтобы оно немного перекрывало
края целевого экрана, как показано выше на рисунке «После регулировки».
z
Указанные пять винтов следует только ослабить. Не удаляйте их.
z
После регулировки положения снова затяните крепежные винты. Следует учесть, что позже
в этой процедуре необходимо будет выполнить точные регулировки, поэтому на данном
этапе крепежные винты нужно зажимать не полностью.
6.
При необходимости с включенным проецированием изображений от проектора
A и проектора B повторите шаги с 3 по 5, чтобы уменьшить до минимума
разницу формы изображений от проектора A и проектора B.
Регулировка 2: тонкая регулировка с помощью регулировочного шаблона
7.
На пульте ДУ блока управления нажмите кнопку [CORRECT].
(1) Отрегулируйте масштаб кольцом зуммирования проектора B.

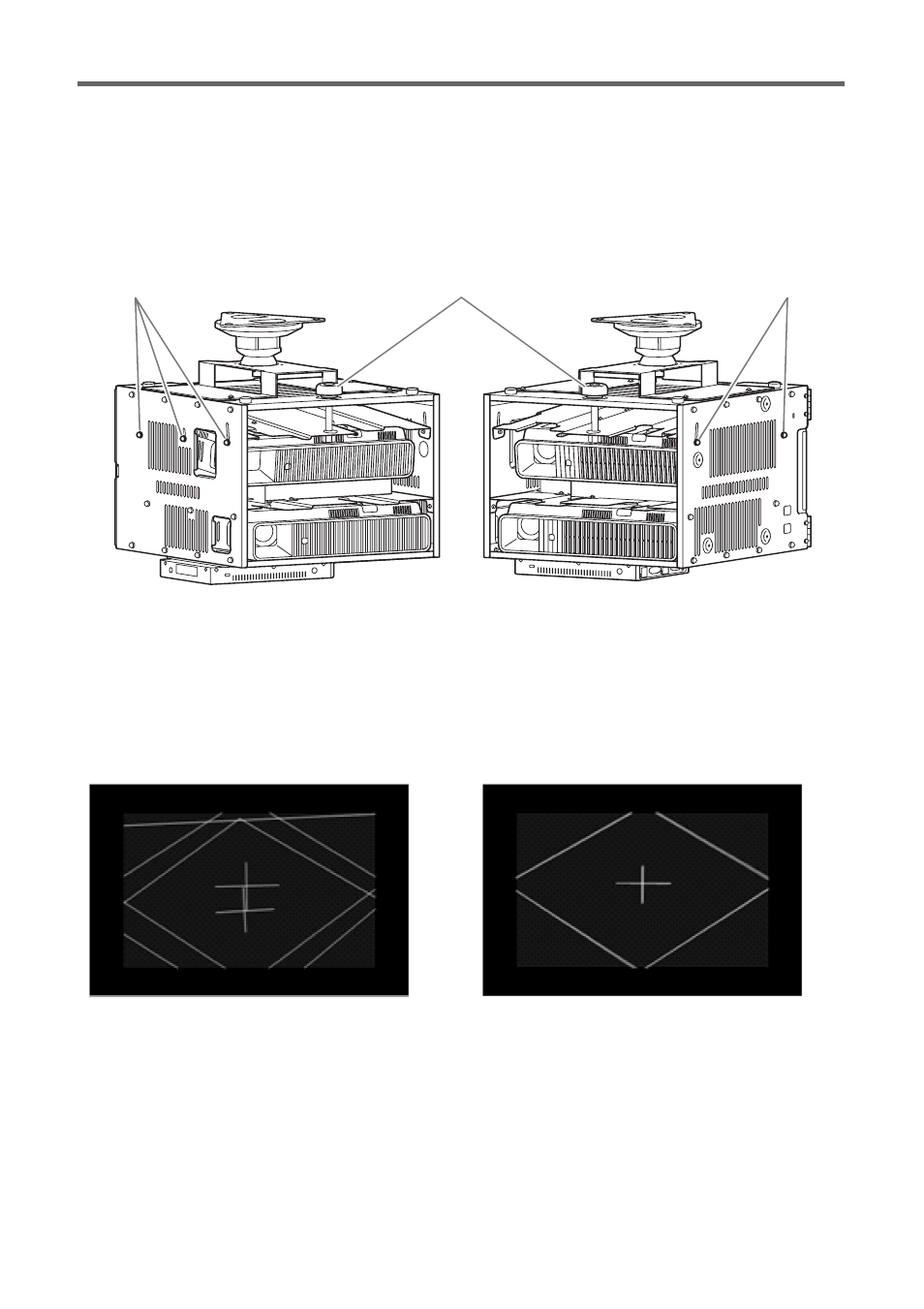

(2) Ослабьте пять винтов крепления боковых панелей корпуса и затем, вращая
регулировочный маховичок, скорректируйте ориентацию.
3
До регулировки
После регулировки
Крепежные винты
Регулировочный маховичок
Крепежные винты
