8
3 УСТАНОВКА
3.1 Правила ТБ
• Не устанавливайте блок управления внутри кабины водителя.
• Устанавливайте блок так, чтобы устройства клапанов, регулируемые вручную,
располагались в доступном для управления месте, но вдали от места оператора.
• Подача на входе к блоку должна быть меньше максимальной подачи,
предусмотренной для главного клапана управления.
• Компоненты и шланги, которые будут устанавливаться на главной линии давления
(подводящей), должны выдерживать давление, большее давления, получаемого
от клапана максимального давления (смотрите пар. 7.1 - Соответствие между
деталями клапанов и максимальным давлением клапана).
• Определите размеры сливной системы на основании максимальной
производительности насоса; кроме этого, установите шланг с номинальным
рабочим давлением, большим давления слива: любое дросселирование на сливной
системе может привести к аномальному избыточному давлению.
• Убедитесь в том, что используемые шланги подходят к диаметрам переходников.
Используйте подходящие к шлангам затяжные устройства.
• Во избежание рисков из-за неисправного функционирования блока,
рекомендуется установить на насос устройство ограничения давления (серия 459 в
главном каталоге ARAG). Это устройство не заменяет возможный дополнительный
клапан безопасности, а позволяет ограничить повреждения блока в случае
избыточного давления
.
Любые вмешательства, предусматривающее изменения в конфигурации
гидравлических соединений, должны выполняться специалистами.
ARAG не несет ответственность за повреждения оборудования, ущерб людям или
животным из-за неправильной или несоответствующей установки блока.
Кроме того, с ARAG снимается всякая ответственность за прямой или
косвенный ущерб оборудованию, машинам, людям или животным, нанесенный
использованием непригодных или неподходящих шлангов, кабельных зажимов,
хомутов или других приспособлений.
В случае повреждения блока по вышеописанной причине, автоматически
прекращает действовать любая форма гарантии
.
3.2 Установка и соединение блока

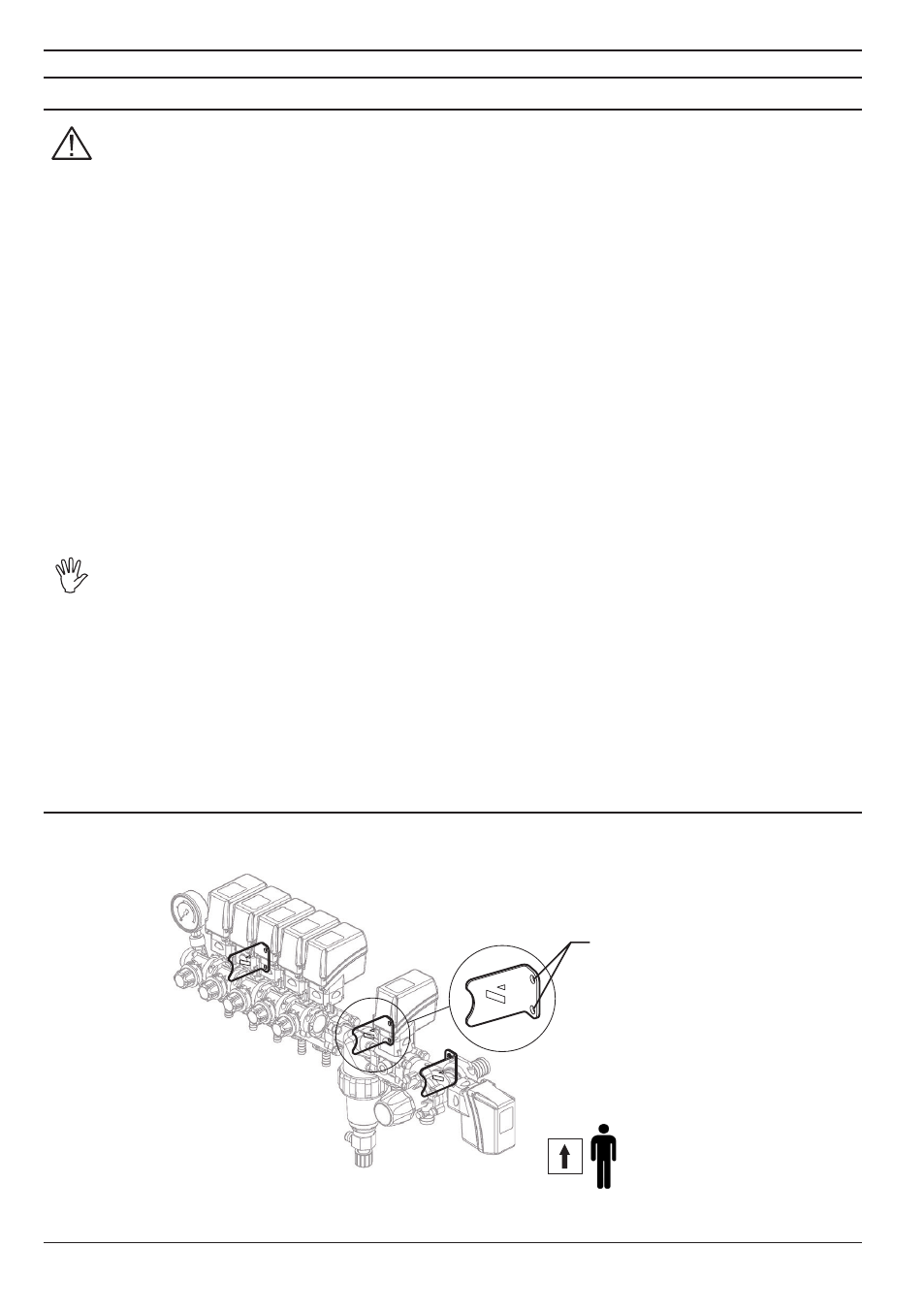

Установите блок управления, закрепляя его через отверстия на кронштейнах, как показано
на Рис. 3.
Рис. 3
Крепежные отверстия
