5.1.1 Блоки с постоянным давлением (Рис. 7a и 7b)
Эта типология блока не предусматривает наличие пропорционального клапана, поэтому
регулировка рабочего давления осуществляется посредством клапана максимального
давления.
Для выполнения регулировки поверните ручку клапана максимального давления так, чтобы
выйти на рабочее давление:
• поворачивание ручки по часовой стрелке приводит к увеличению давления;
• поворачивание ручки против часовой стрелки приводит к уменьшению
давления.

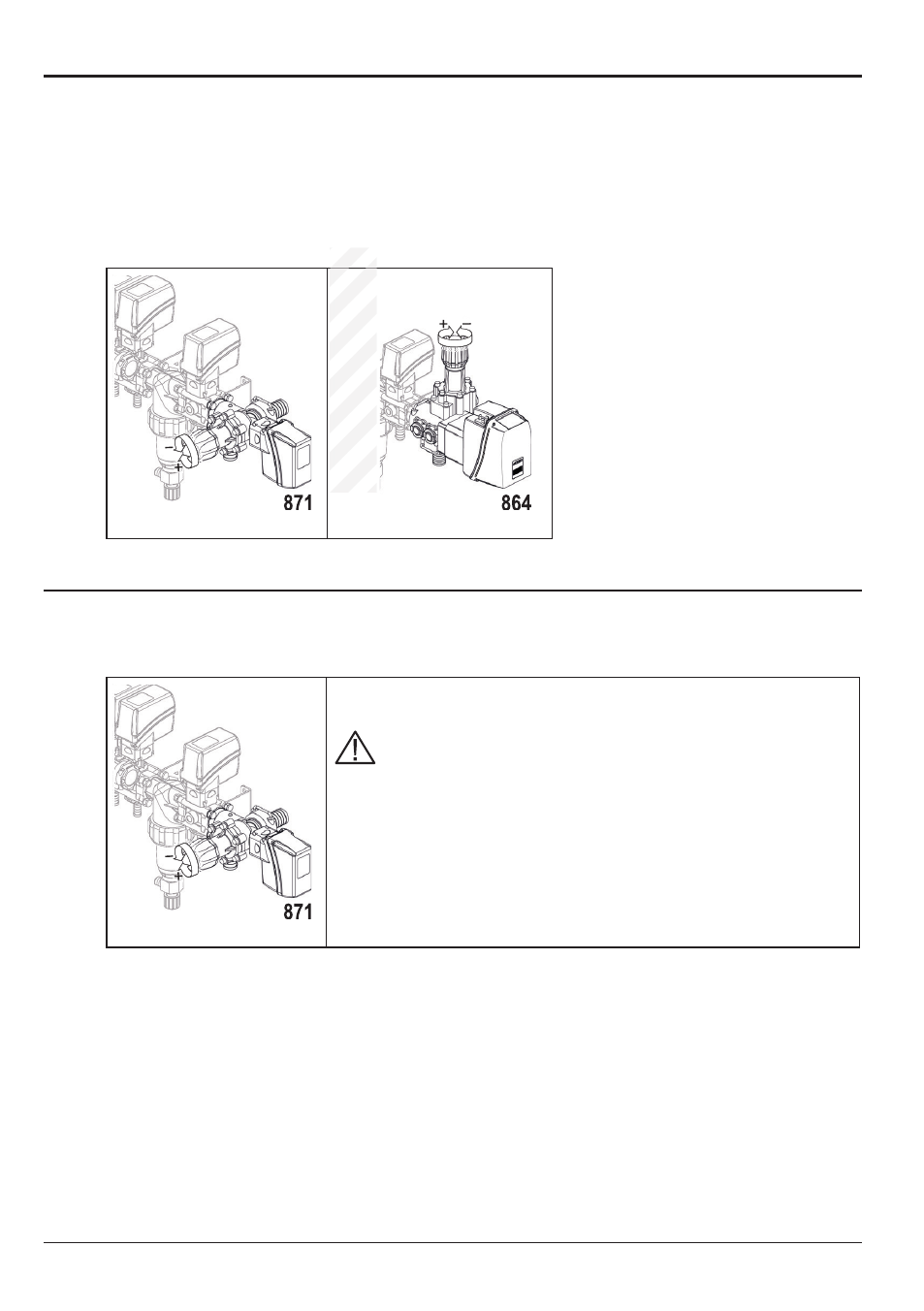

Рис. 7a Рис. 7b
5.1.2 Блоки с пропорциональным клапаном (Рис. 8)
Настройка рабочего давления осуществляется посредством пропорционального клапана.
Для выполнения регулировки используйте соответствующий тумблер на устройстве
управления, находя требуемое значение рабочего давления.
Рис. 8
В этом случае регулировка рабочего давления должна
выполняться посредством пропорционального клапана, а не
клапана максимального давления, так как если рабочее давление
слишком приблизиться к настроенному давлению на клапане
максимального давления, пропорциональный клапан не сможет
правильно компенсировать изменения скорости.
