12
3.5
Соединение с устройствами управления
• Следующая далее схема носит приблизительный характер: информацию по
правильному функционированию необходимо всегда смотреть в инструкции
по установке устройства управления.
• Соединением и вводом блока в эксплуатацию должны заниматься
квалифицированные работники. ARAG не несет ответственность за
повреждения оборудования, ущерб людям или животным из-за неправильного
или несоответствующего соединения блока.
• В случае повреждения блока по вышеописанной причине, автоматически
прекращает действовать любая форма гарантии.
Электрические блоки спроектированы для соединения с устройствами управления ARAG
(компьютером, монитором, дисплеями).
Должным образом промаркированные кабели, необходимые для соединений, поставляются
в комплекте с устройством управления, которое вы намерены использовать: на Рис. 6
описывается маркировка кабелей и соответствующие устройства, с которыми они должны
соединяться.

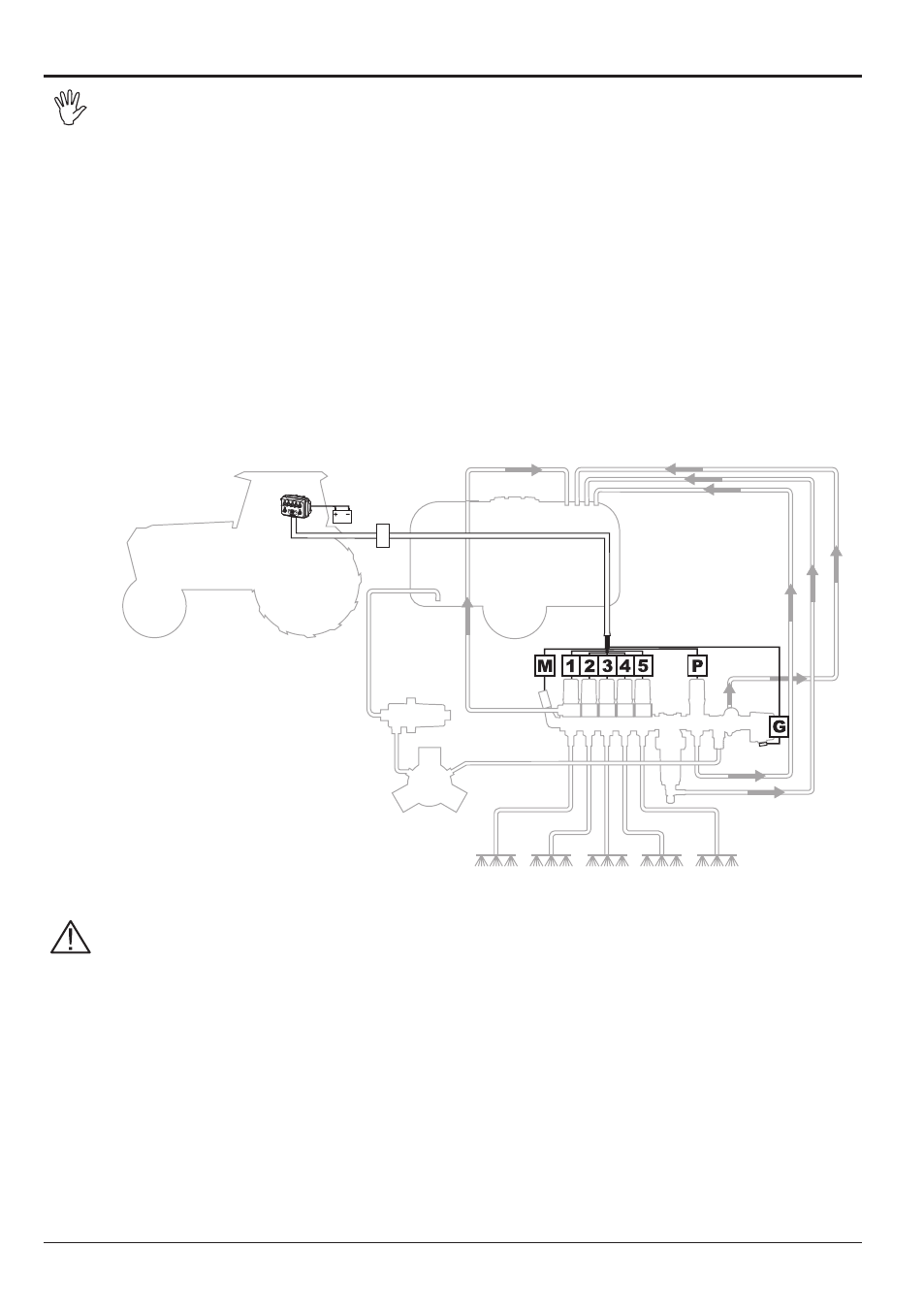

Рис. 6
• Используйте только те кабели, которые поставлены вместе с компьютером
или коробками управления ARAG.
• Будьте осторожны, чтобы не сломать, не растянуть, не разорвать или не
порезать кабели.
• От случая к случаю проверяйте целостность проводки и отдельных кабелей.
• Сечение кабелей, соединяемых к главному клапану управления, не должно
быть меньше 1,5 мм
2
; минимальное сечение кабелей, используемых для
соединения с остальными компонентами блока, не должно быть меньше
0,75 мм
2
.
• В случае ущерба, нанесенного в результате использования датчиков
и проводки, отличающихся от указанных или не производства ARAG,
автоматически прекращает действовать всякая форма гарантии.
ARAG не несет ответственность за повреждения оборудования, ущерб людям
или животным по причине несоблюдения ранее данных указаний.
M
Датчик давления
1÷5
Клапаны секции штанги
P
Пропорциональный клапан
G
Главный клапан управления
