Удаленная настройка через Ethernet-сеть:
–
компьютер с установленной программой ACCO Soft;
–
интернет-браузер (приложение ACCO-WEB – см.: руководство на ACCO-WEB).
Основная плата
•
Встроенный считыватель карт памяти microSD.
•
Разъем USB MINI-B, позволяющий осуществлять:
−
настройку сетевых установок с помощью компьютера с установленной
программой
ACCO-NT Conf,
−
обновление микропрограммы сетевого контроллера без необходимости
демонтажа устройства.
•
Часы реального времени и календарь с батарейным питанием.
•
Светодиоды, информирующие о состоянии:
−
связи между сетевым контроллером и шиной RS-485, компьютером и сервером,
−
системы питания,
− microSD-
карты.
•
Электрическая защита всех входов и выходов и шин связи.
•
Разъем для подключения бесперебойного блока питания APS-412.
•
Возможность установки сетевого контроллера в корпусе OPU-3 P или OPU-4 P.
3.
Описание печатной платы

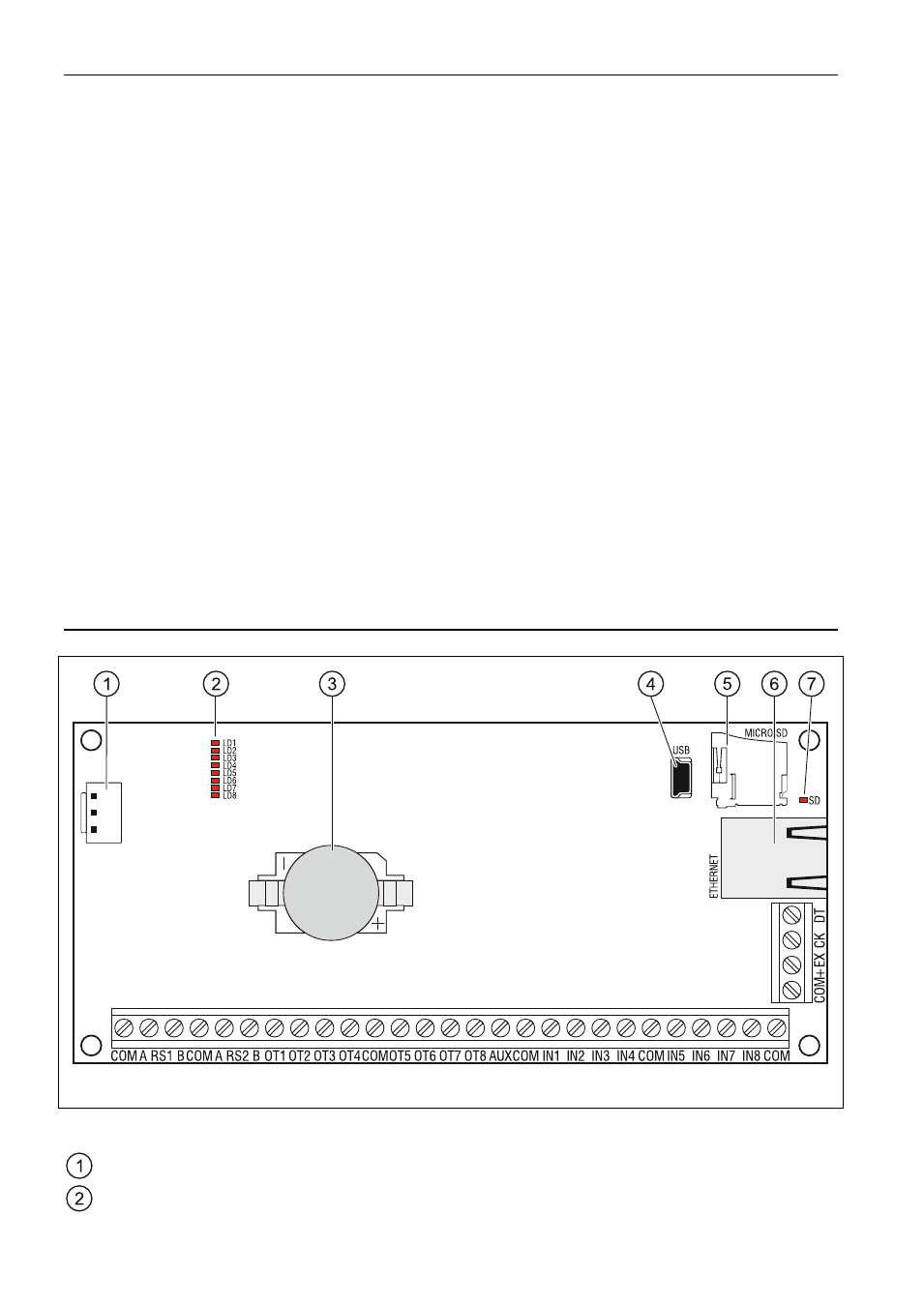

Рис. 1. Основная плата сетевого контроллера ACCO-NT.
Пояснения к рисунку 1:
разъем для подключения БП APS-412.
светодиоды LD1 – LD8 для индикации текущего состояния сетевого контроллера
и связи (см.: раздел "Светодиодная индикация").
