SATEL
Руководство по установке
11

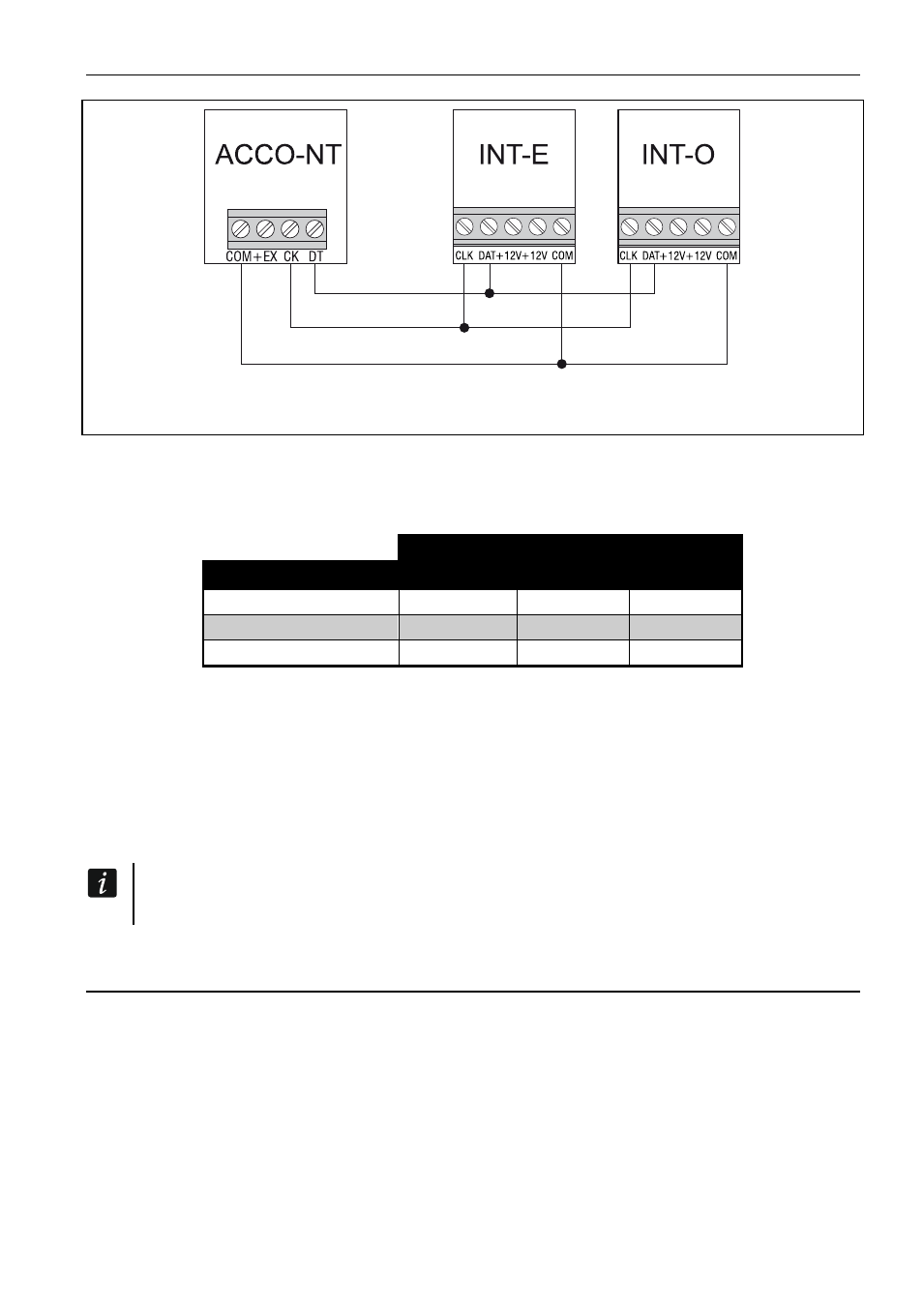

Рис.4. Способ подключения модулей расширения, питание которых осуществляется
от другого источника питания.
Таблица 2 представляет требования, касающиеся количества проводов, необходимых
для правильного подключения устройств к шине модулей расширения в случае
использования жил с диаметром 0,5 мм.
CK
DT
COM
Расстояние
Количество жил
до 300 м
1
1
1
300 –
600 м
2
2
2
600 –
1000 м
2
2
4
Таблица 2.
6.6.1
Адресация устройств, подключенных к шине модулей расширения
Каждому устройству, подключенному к шине модулей расширения, должен быть
назначен индивидуальный адрес из предела от 0 до 31. Адреса устройств должны
отличаться друг от друга (сетевой контроллер не поддерживает устройств
с идентичными адресами). Рекомендуется назначать адреса последовательно
без пробелов, начав с 0. Во всех устройствах адрес устанавливается с помощью DIP-
переключателей.
От установленного адреса зависит назначение номеров входам и выходам
в системе (см.: раздел "Назначение номеров входам и выходам в системе").
6.7
Подключение устройств к входам сетевого контроллера
и модулей расширения
Способ подключения устройства к входу должен соответствовать выбранной для этого
входа конфигурации (см.: руководство на ACCO Soft). Входы на плате сетевого
контроллера поддерживают следующие типы шлейфов:
NO –
тип шлейфа, предназначенный для подключения устройств с выходом, имеющим
нормально разомкнутые контакты.
NC –
тип шлейфа, предназначенный для подключения устройств с выходом, имеющим
нормально замкнутые контакты.
По выходу – к этому типу шлейфа не должны подключаться устройства. Состояние
входа зависит исключительно от состояния выбранного выхода (выход
не соединен физически с входом).
