SATEL
Руководство по установке
9
К обеим шинам можно подключить в общей сложности до 255 модулей
(
к первой: 127, а ко второй: 128).
Питание модулей контроля доступа должно осуществляться согласно
описанию, находящемуся в руководствах, поставляемых вместе с этими
устройствами.
Подключение модулей контроля доступа к сетевому контроллеру ACCO-NT следует
выполнять по топологии "шина" (не рекомендуется использовать топологию типа
"звезда"). Способ построения шины RS-485 представлен на рисунке 2.

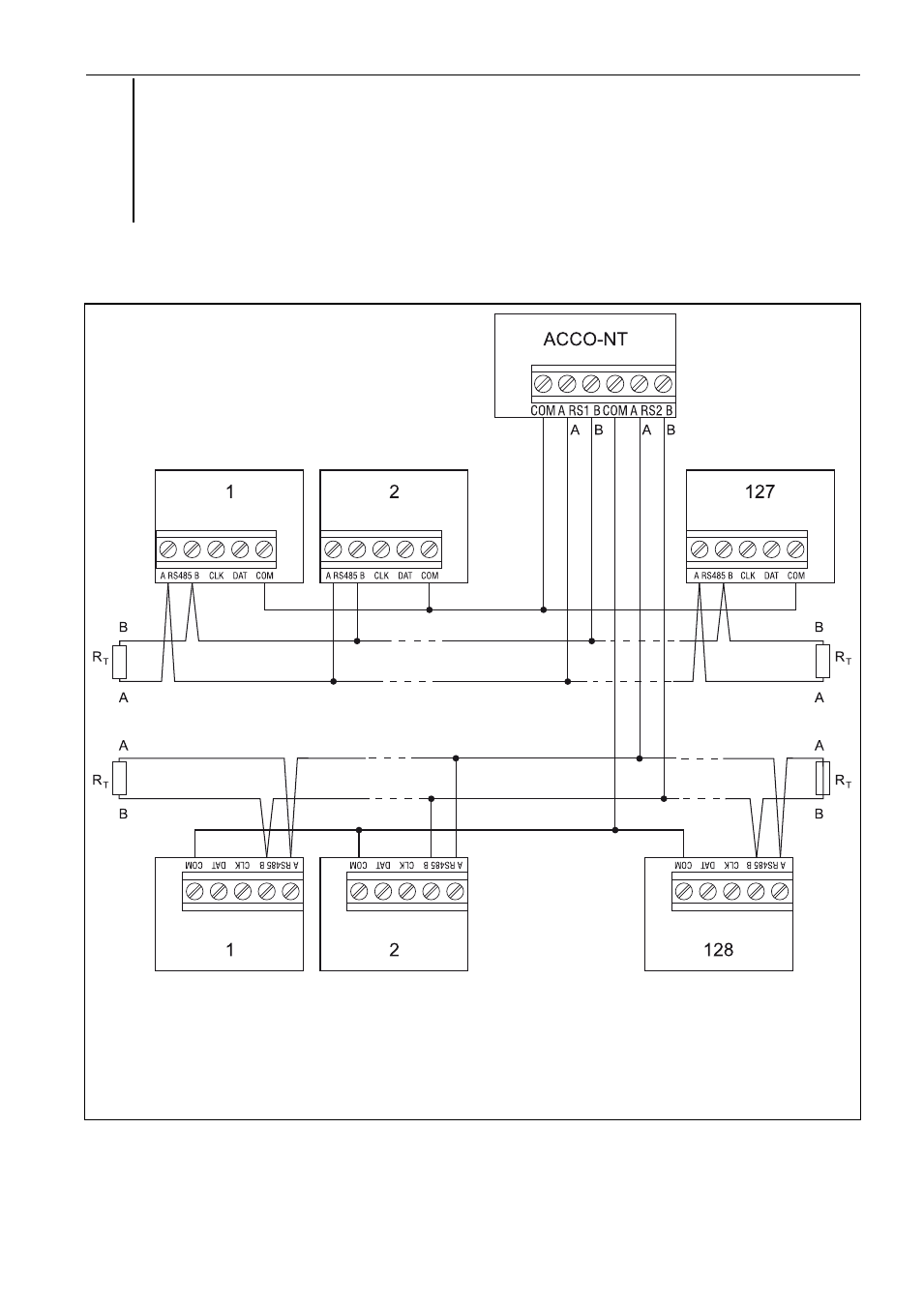

Рис. 2. Схема подключения модулей контроля доступа к сетевому контроллеру
ACCO-NT.
Сетевой контроллер может быть подключен к шине в любом месте.
В начале и в конце шины должны быть установлены резисторы 100 Ом (± 10%).
Клеммы COM всех модулей и сетевого контроллера следует соединить
дополнительным проводом. Модули на рисунке обозначены порядковыми номерами,
а не адресами.
6.5.1
Адресация модулей контроля доступа
Подключая модули к шине, помните, чтобы назначить им индивидуальные адреса.
Адреса не могут повторяться даже в случае устройств, подключенных к разным шинам!
Модулям нельзя назначать адрес 0.
