26
Руководство по установке
SATEL
С помощью компьютера можно обновить микропрограмму ПКП (программа F
LASH
X),
настраивать ПКП (программа D
LOAD
X
) и заниматься администрированием системы
(программа G
UARD
X
). Связь шифруется. Компьютер можно подключать к ПКП через
порт RS-232.
5.14
Подключение внешнего модема
Внешний модем позволяет осуществлять удаленную настройку ПКП (компьютер
с установленной программой D
LOAD
X)
или удаленное администрирование системы
охранной сигнализации (компьютер с установленной программой G
UARD
X).
Связь
шифруется.
ПКП может работать с любым внешним модемом (аналоговым, ISDN или GSM),
совместимым со стандартом Hayes AT, оборудованным портом RS-232.
RS-232
INTEGRA
TIP RING
LINE
PHONE
RS-232
ТЕЛЕФОННАЯ ЛИНИЯ
МОДЕМ

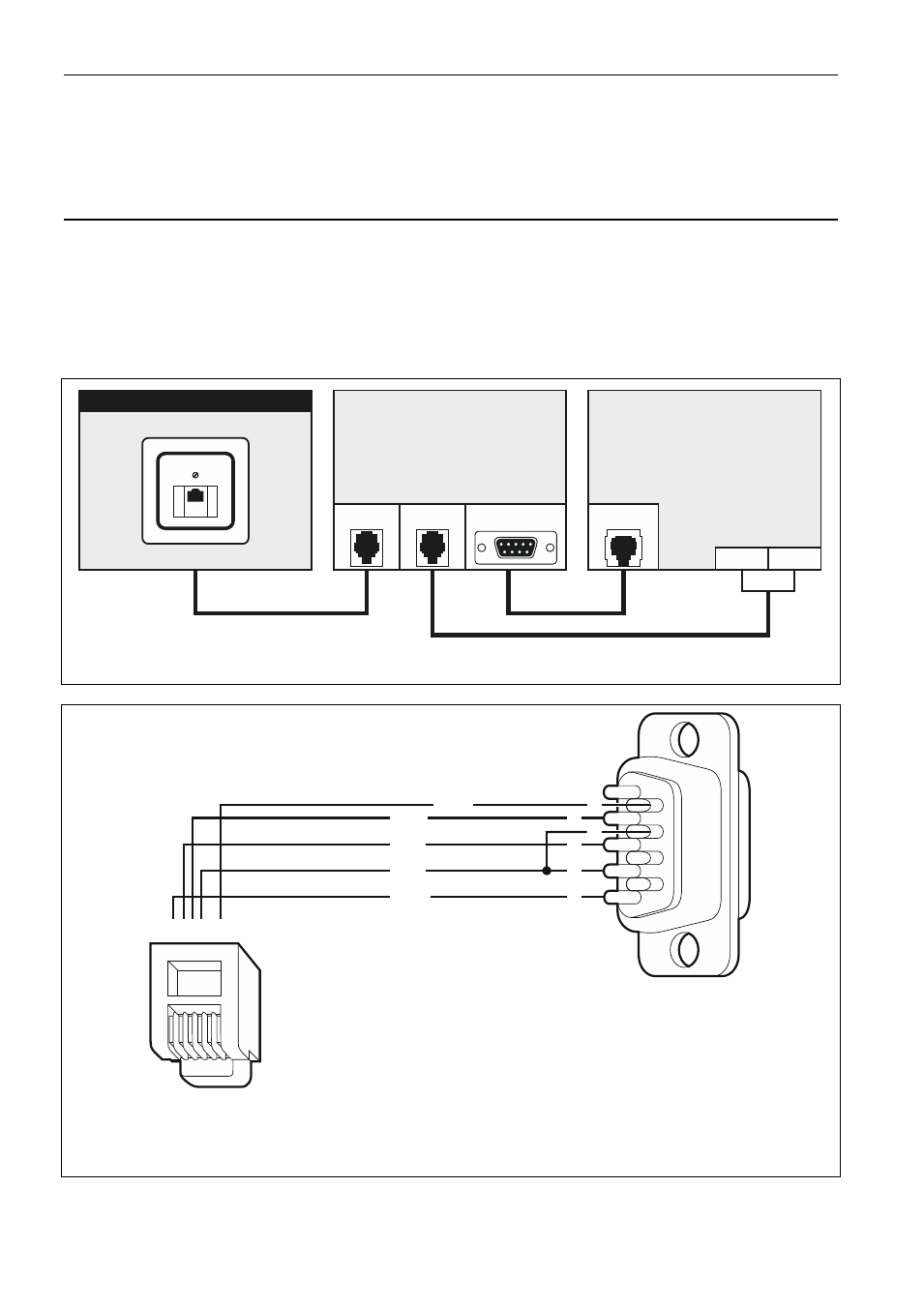

Рис. 14. Схема подключения аналогового внешнего модема к ПКП.
1
5
6 43
4
5
2
RXD
COM
RTS
TXD
3
DSR
6
7
Рис. 15. Способ подключения порта RS-232 ПКП к порту модема, оборудованному
разъемом DB-9. С левой стороны – штекер RJ, подключаемый к разъему на главной
плате ПКП. С правой стороны – штекер DB-9 типа «папа» со стороны точек пайки.
