SATEL
INTEGRA
11
проводов, соединяющих ПКП с клавиатурами или модулями расширения, может
сделать невозможной их корректную работу (напр., ПКП не будет в состоянии
идентифицировать устройства, будет сообщать об их отсутствии и пр.). Выбирая длину
проводов, следует учитывать все указания, приведенные в разделах, касающихся
подключения отдельных типов устройств.
Выполняя кабельную проводку, необходимо помнить о том, что сигнальные провода не
должны проводиться параллельно силовым проводам питания 220 В AC и в их
непосредственной близости.
5.4
Монтаж главной платы ПКП
Плата содержит электронные компоненты чувствительные к электро-
статическим разрядам.
Перед подключением к главной плате питания (аккумулятора, переменного
напряжения от трансформатора) следует завершить все работы по
установке проводных устройств: по подключению клавиатур, модулей
расширения, извещателей и пр.
ПКП должен устанавливаться в закрытых помещениях с нормальной влажностью
воздуха. Место монтажа должно быть защищено от доступа неуполномоченных лиц.
В помещение требуется подвести отдельную линию сети питания 220 В с защитным
заземлением.
5.4.1
Описание плат

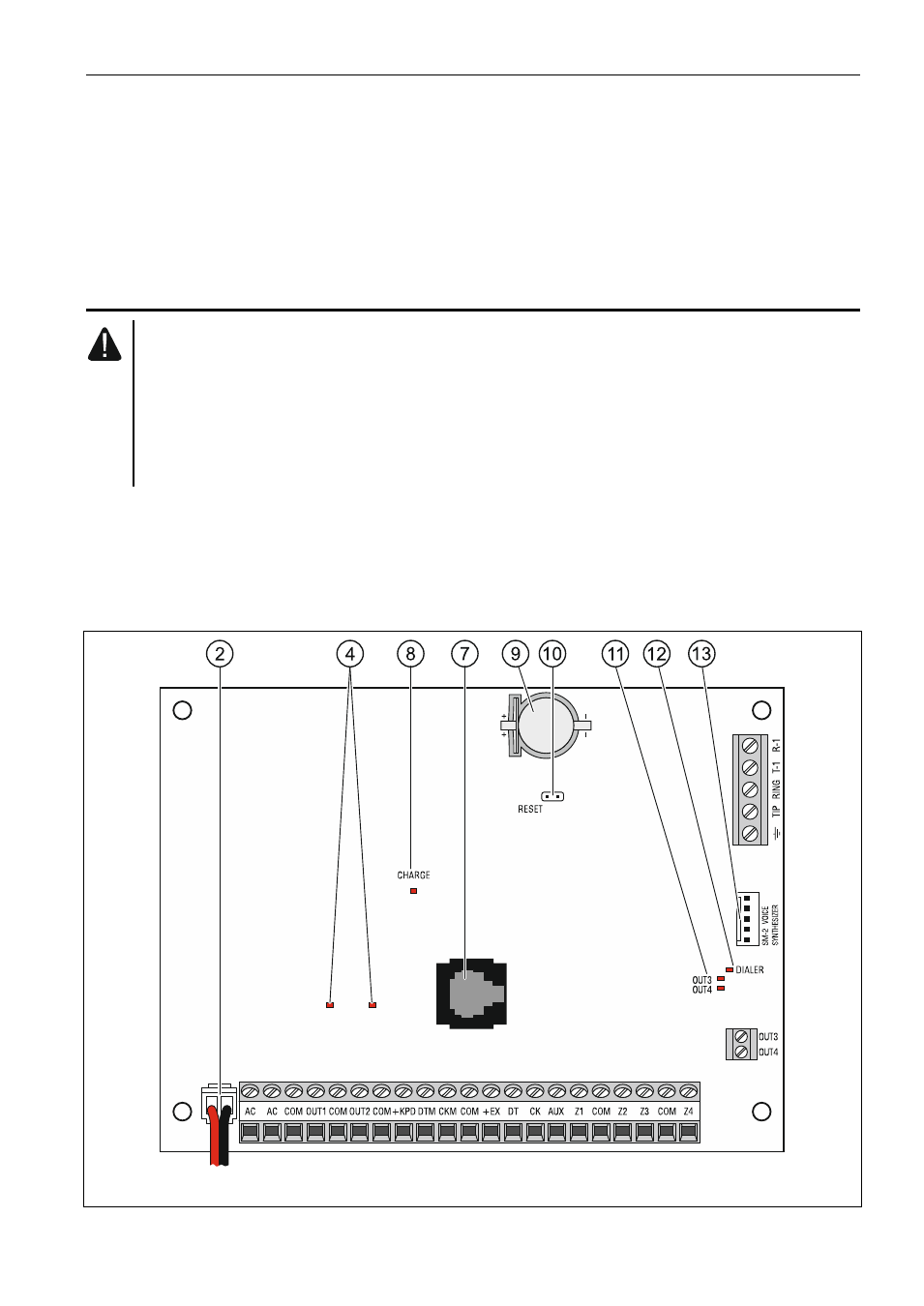

Рис. 2. Плата ПКП INTEGRA 24 (версия 1.5 E).
