SATEL
INTEGRA
25
4.
Подождать несколько секунд, пока светодиод DIALER погаснет, и снять перемычку
со штырьков. В ПКП включится сервисный режим. Меню сервисного режима будет
отображаться на дисплее клавиатуры с самым низким адресом.
Если к порту RS-232 ПКП подключен компьютер с запущенной программой
D
LOAD
X,
то сервисный режим не будут включен (возможным будет локальное
программирование ПКП с компьютера).
5.
Восстановить заводскую настройку ПКП с помощью функции В
ОССТАНОВЛЕНИЕ
(
ВСЕ
)
(
В
ОССТАНОВЛЕНИЕ
В
ОССТАН
.
(
ВСЕ
)).
6.
Запустить функцию А
ДРЕСА КЛАВИАТУР
(
С
ТРУКТУРА
М
ОДУЛИ
И
ДЕНТИФИКАЦИЯ
А
ДР
.
КЛАВИАТУР
)
и установите индивидуальные адреса в клавиатурах (см.: с. 16).
7.
Идентифицировать устройства, подключенные к шине клавиатур (С
ТРУКТУРА
М
ОДУЛИ
И
ДЕНТИФИКАЦИЯ
И
ДЕНТ
.
ЖКИ-
КЛАВ
.).
8.
Идентифицировать устройства, подключенные к шине модулей расширения
(
С
ТРУКТУРА
М
ОДУЛИ
И
ДЕНТИФИКАЦИЯ
И
ДЕНТ
.
МОД
.
РАСШ
.).
9.
Завершить сервисный режим с помощью функции К
ОНЕЦ СЕРВ
.
РЕЖ
.
10.
Если на дисплее клавиатуры появится сообщение с вопросом, записать ли данные
в память FLASH, следует нажать клавишу с цифрой 1. Благодаря сохранению копии
установок в памяти FLASH в случае обнаружении ошибки в данных, хранящихся
в памяти RAM, ПКП будет в состояния открыть их из резервной копии.
11.
После записи данных в память FLASH, произойдет перезапуск ПКП (на дисплее
клавиатуры некоторое время не будет отображаться никакая информация). После
перезапуска прибор должен начать работать правильно и можно будет приступить
к настройке системы.
5.13
Подключение компьютера к ПКП

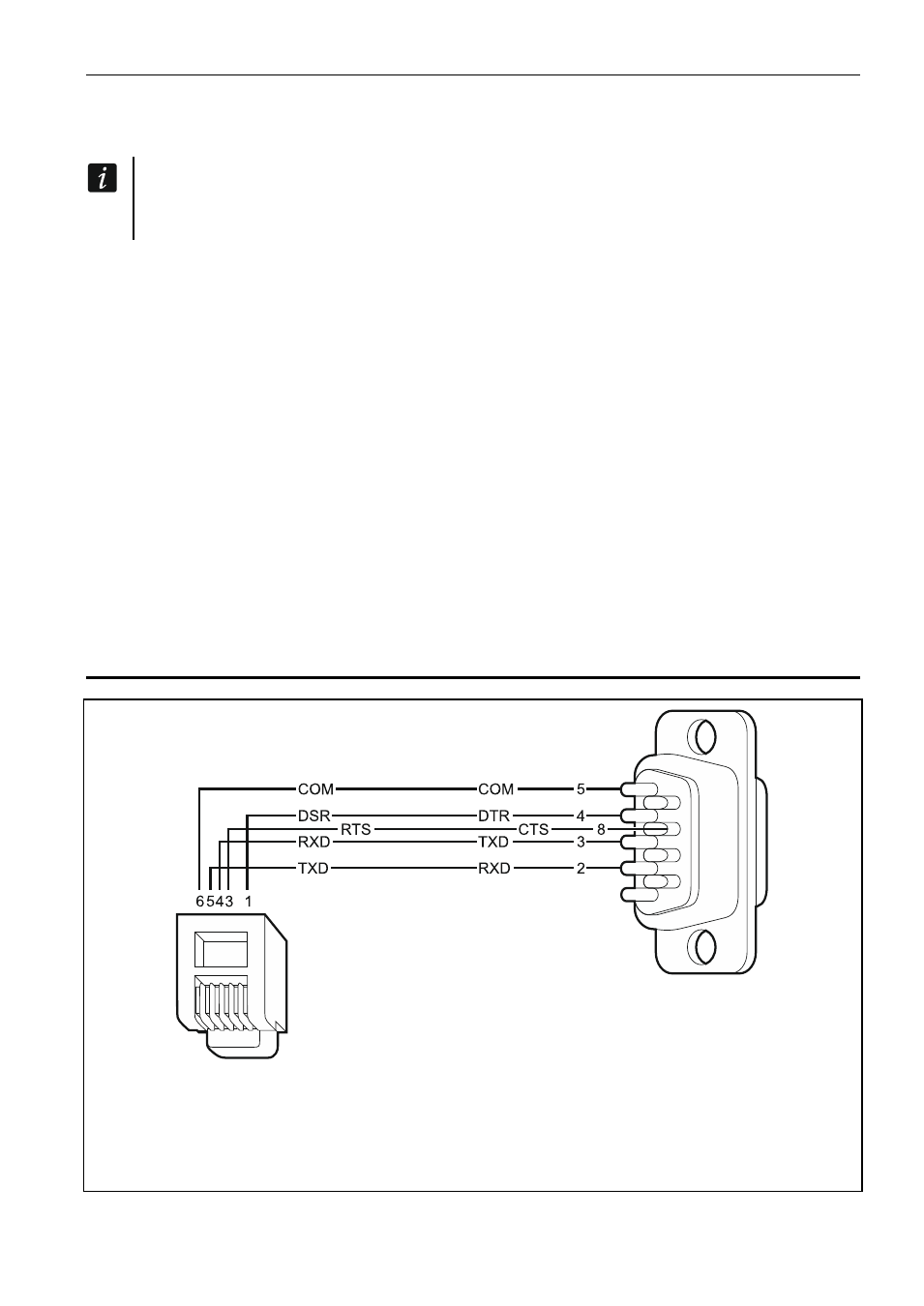

Рис. 13. Способ подключения компьютера к порту RS-232 ПКП. С левой стороны –
штекер RJ, подключаемый к разъему на главной плате ПКП. С правой стороны –
штекер DB-9 типа «мама» (со стороны точек пайки). Готовый кабель для подключения
компьютера к ПКП продается компанией SATEL – артикул комплекта кабелей в прайс-
листе: DB9F/RJ-KPL.
