20
NEDERLANDS
SVENSKA
NEDERLANDS
SVENSKA
R
L
R
L
R
L
R
L
R
L
R
L
R
L
R
L
SUB-
WOOFER
CENTER
SURROUND
BACK
R
L
SURROUND
R
L
FRONT
R
L
AUDIO
R
L
R
L
R
L
R
L
R
L
R
L
R
L
R
L
SUB-
WOOFER
CENTER
SURROUND
BACK
R
L
SURROUND
R
L
FRONT
R
L
AUDIO

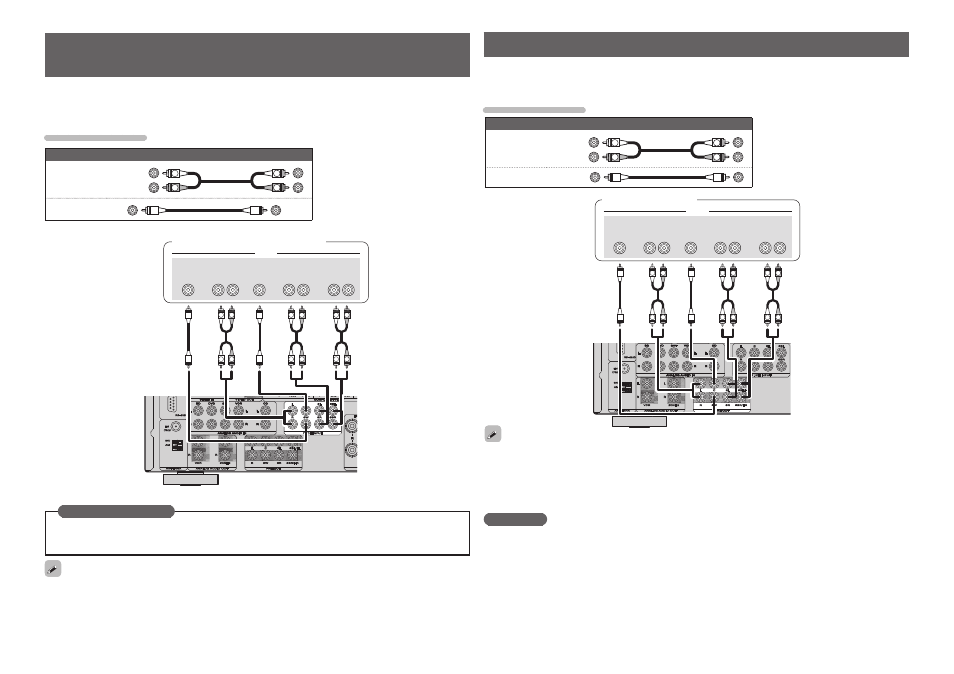

Подключение устройства с многоканальным выходным
разъемом
Для наслаждения высококачественным звуком и изображением вы можете подключить ресивер к внеш-
нему устройству, оснащенному выходными разъемами многоканального звука.
Видеосигнал может таким же образом подключаться, что и проигрыватель Blu-ray дисков / DVD проигры-
ватель (стр. 16 "Подключение проигрывателя Blu-ray дисков / DVD проигрывателя").
Требуемые кабели
Аудио кабель (приобретается отдельно)
(Белый)
Аудиокабель
(Красный)
Аудиокабель
Проигрыватель Blu-ray дисков / DVD
проигрыватель/ Внешний декодер
НЕОбхОДИМАя НАСТРОйКА
Для воспроизведения аналогового сигнала, поступающего из разъемов 7.1CH INPUT, установите пара-
метр "Input Mode" (
стр. 49) в значение "7.1CH INPUT".
Значение "7.1CH INPUT" также может быть выбрано с помощью кнопок
A/D
на пульте ДУ.
При подключении устройства к разъему SBL/SBR в группе разъемов 7.1CH INPUT настройте параметр "Amp
Assign" (
стр. 54) в значение "Normal".
Подключение внешнего усилителя мощности
Это устройство может использоваться в качестве предусилителя при подключении отдельно приобретае-
мого усилителя мощности к разъему PRE OUT. Добавление усилителя мощности к каждому каналу обеспе-
чивает создание более сильного ощущения присутствия.
Выберите разъем для использования и подключите к нему устройство.
Требуемые кабели
Аудио кабель (приобретается отдельно)
(Белый)
Аудиокабель
(Красный)
Аудиокабель
Усилитель мощности
При использовании только одного тылового бокового громкоговорителя, подключите его к левому кана-
лу.
Для управления уровнем громкости сабвуфера используйте регулятор громкости сабвуфера.
Если уровень громкости сабвуфера слишком низок, воспользуйтесь регулятором уровня громкости сабву-
фера для его увеличения.
ПРИМЕЧАНИЕ
При подключении громкоговорителей к разъемам PRE OUT не подключайте громкоговорители к разъе-
мам SPEAKER.
Выходные каналы для разъема PRE OUT изменятся на SBL и SBR в параметре "Amp Assign" (
стр. 54)
меню.
