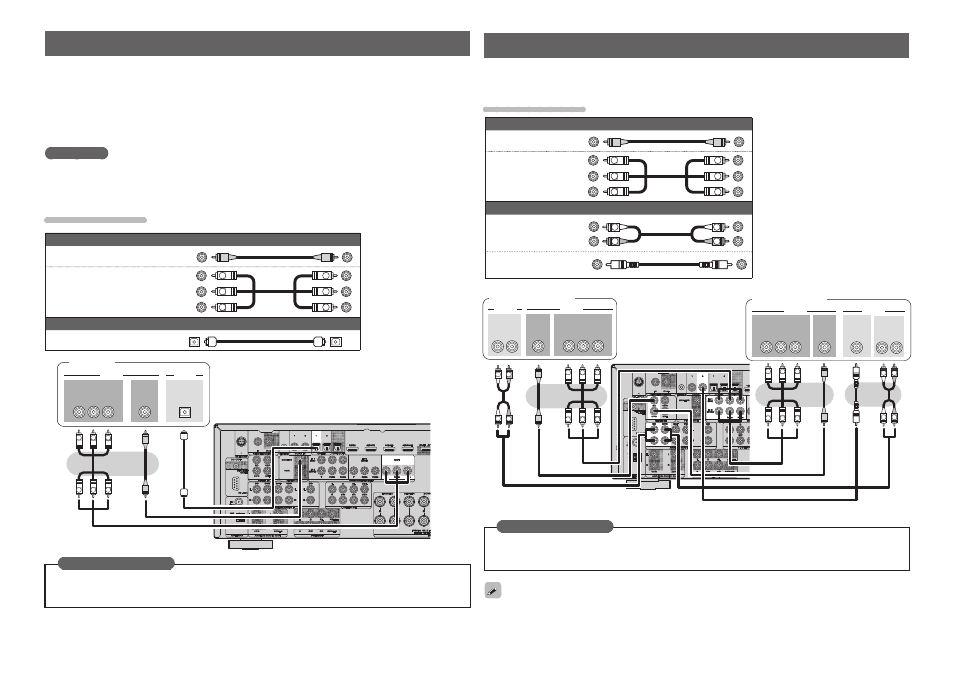

Подключение телевизора
Выберите разъем для использования и подключите к нему устройство.
Для выполнения видео соединения см. раздел «Преобразование входных видеосигналов для выхода
(функция преобразования видеосигнала)» (
стр. 13).
Для выполнения HDMI соединений см. раздел «Подключение совместимого с HDMI устройства» (
стр. 14).
Для прослушивания звука телевизора через устройство, воспользуйтесь цифровым соединением.
ПРИМЕЧАНИЕ
Это соединение не требуется, если телевизор, совмещенный с функцией ARC (Канал возврата аудиосигнала
(стандартная функция HDMI 1.4a)), подключен к устройству через соединение HDMI.
Подробнее см. в разделе «О функции ARC (Канал возврата аудиосигнала)» (
стр. 15) или в руководстве
пользователя вашего телевизора.
Требуемые кабели
Видеокабель (приобретается отдельно)
Видеокабель (Желтый)
(Зеленый)
Компонентный
(Синий)
видео кабель
(Красный)
Аудио кабель (приобретается отдельно)
Оптический кабель
НЕОбхОДИМАя НАСТРОйКА
Настройте для изменения цифрового входного разъема или компонентного видео входа, на которые
назначен источник входного сигнала.
«Назначение входа» (
стр. 46)
Телевизор
Подключение проигрывателя Blu-ray дисков / DVD проигрывателя
Вы можете наслаждаться видео и аудио сигналами проигрывателей Blu-ray или DVD дисков.
Выберите разъем для использования и подключите к нему устройство.
Для выполнения HDMI соединений см. раздел «Подключение совместимого с HDMI устройства» (
стр. 14).
Требуемые кабели
Видео кабель (приобретается отдельно)
Видеокабель (Желтый)
(Зеленый)
Компонентный
(Синий)
видео кабель
(Красный)
Аудио кабель (приобретается отдельно)
(Белый)
Аудиокабель
(Красный)
Коаксиальный (Черный)
цифровой кабель
НЕОбхОДИМАя НАСТРОйКА
Настройте для изменения цифрового входного разъема или компонентного видео входа, на которые
назначен источник входного сигнала.
«Назначение входа» (
стр. 46)
Для воспроизведения HD аудио (Dolby TrueHD, DTS-HD, Dolby Digital Plus и DTS Express) выполните HDMI под-
ключение (
стр. 14 "Подключение совместимого с HDMI устройства").
Проигрыватель
Blu-ray дисков
DVD
проигрыватель
