Подключение записывающего видео устройства, Требуемые кабели – Инструкция по эксплуатации Marantz SR5005
Страница 21
17
Y
P
B
P
R
Y
P
B
P
R
R
L
R
L
R
L
R
L
VIDEO
AUDIO
AUDIO
R
L
OUT
OUT
VIDEO
COMPONENT VIDEO
Y
P
B
P
R
OUT
OUT
COAXIAL
Y
P
B
P
R
Y
P
B
P
R
R
L
R
L
R
L
R
L
IN
OUT
AUDIO
AUDIO
VIDEO
VIDEO
OUT
AUDIO
AUDIO
IN
VIDEO
VIDEO
R
L
R
L
R
L
R
L

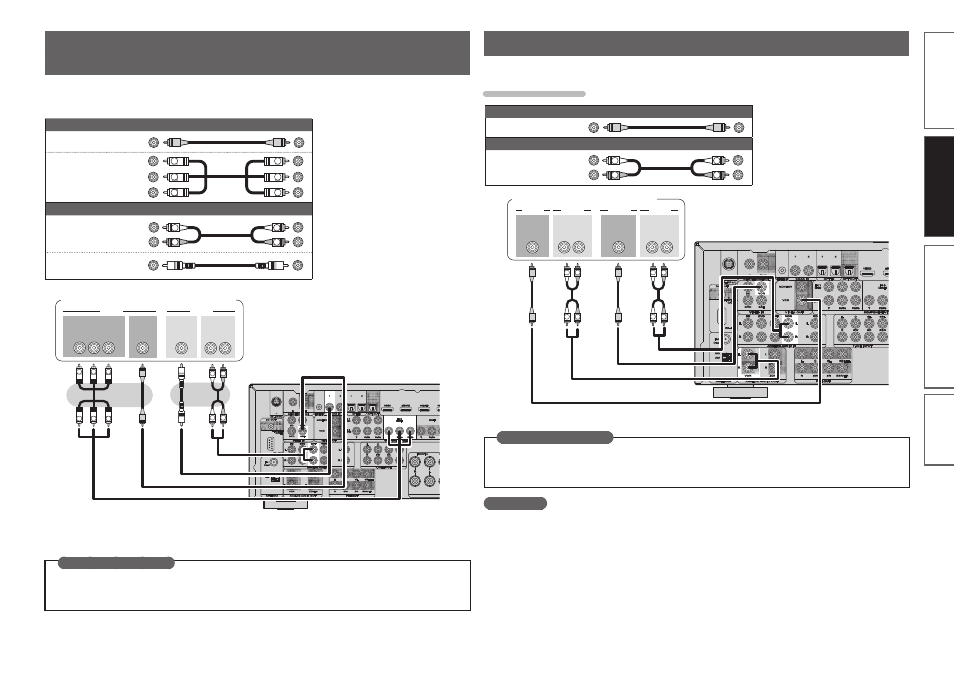

Подключение кабельной приставки
(Спутникового тюнера или кабельного телевидения)
Вы можете смотреть спутниковое или кабельное телевидение.
Выберите разъем для использования и подключите к нему устройство.
Для выполнения HDMI соединений см. раздел «Подключение совместимого с HDMI устройства» (
стр. 14).
Видео кабель (приобретается отдельно)
Видеокабель (Желтый)
(Зеленый)
Компонентный
(Синий)
видео кабель
(Красный)
Аудио кабель (приобретается отдельно)
(Белый)
Аудиокабель
(Красный)
Коаксиальный (Черный)
цифровой кабель
Спутниковый тюнер или кабельное телевидение
НЕОбхОДИМАя НАСТРОйКА
Настройте для изменения цифрового входного разъема или компонентного видео входа, на которые
назначен источник входного сигнала.
«Назначение входа» (
стр. 46)
Подключение записывающего видео устройства
Вы можете выполнить запись видеосигнала на видеокассету.
Выберите разъем для использования и подключите к нему устройство.
Требуемые кабели
Видео кабель (приобретается отдельно)
Видеокабель (Желтый)
Аудио кабель (приобретается отдельно)
(Белый)
Аудиокабель
(Красный)
НЕОбхОДИМАя НАСТРОйКА
Настройте для изменения цифрового входного разъема или компонентного видео входа, на которые
назначен источник входного сигнала.
«Назначение входа» (
стр. 46)
ПРИМЕЧАНИЕ
Для записи видеосигналов воспользуйтесь тем же типом видеокабеля для подключения данного устройства
и проигрывателя, что и при выполнении подключения между ресивером и записывающим устройством.
Записывающее видео устройство
Информация
Упрощенный вариант
Расширенный вариант
Основной вариант
