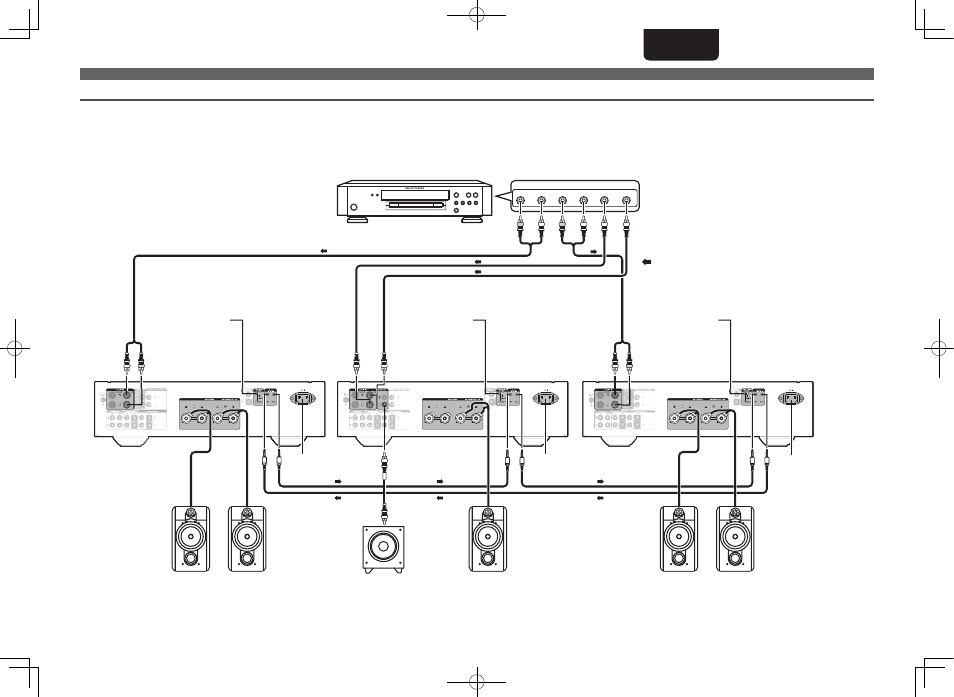

Подключение для 5.1-канального воспроизведения
Три устройства подключены через F.C.B.S. Для подключения по F.C.B.S подготовьте 3 соединительных аудиокабеля и обратитесь к разделу F.C.B.S. (vстр. 10).
Подсоедините 5.1-канальные выходы проигрывателей к каждому из трех устройств.
При использовании активного сабвуфера ознакомьтесь с руководством пользователя по этому сабвуферу для получения дополнительных инструкций.
Задайте идентификаторы для трех усилителей, как описано в разделе Определение идентификаторов на шине F.C.B.S. (vстр. 18).
• При работе устройства с идентификатором 1, устройства с идентификаторами 2 и 3 работают синхронно.
FRONT R
FRONT L
SURROUND R
MULTI CHANNEL AUDIO OUT
SURROUND L SUB-WOOFER
CENTER
• Переключите кнопку SPEAKER на
передней панели в положение ON.
• Задайте значение
“STEREO”.
• Переключите кнопку SPEAKER на передней панели
в положение ON.
• Задайте значение
“STEREO”.
Для фронтальных
громкоговорителей L/R
задайте на PM-14S1
значение ID 1.
Для центрального
динамика или сабвуфера
задайте на PM-14S1
значение ID 2.
Для панорамных
динамиков
задайте на PM-14S1
значение ID 3.
К розеткам
электросети.
К розеткам
электросети.
К розеткам
электросети.
Фронтальный
динамик,
канал R
Фронтальный
динамик,
канал L
Активный
сабвуфер
К разъему
линейного входа
Фронтальный
центральный
громкоговоритель
Панорамный,
канал R
динамик
Панорамный,
канал L
динамик
Многоканальный проигрыватель Super Audio CD
• Переключите кнопку SPEAKER на
передней панели в положение ON.
• Задайте значение
“STEREO”.
Подключение через системную шину F.C.B.S
: Поток сигнала
