Задняя панель – Инструкция по эксплуатации Marantz PM-14S1
Страница 13
5
Сое
динения
Воспроизве
дение
Ус
тановки
Рек
омендации
Прило
ж
ение
По
дг
от
овка
РУССКИЙ
q
Разъемы SIGNAL GND (заземления)
Используется для подключения заземляющего провода
проигрывателя виниловых дисков.
ПРИМЕЧАНИЕ
Эту клемму нельзя использовать для защитного
заземления.
w
Входные аудиоразъемы (AUDIO IN)
Используются для подключения устройств, имеющих
аналоговые аудиоразъемы (vстр. 8).
e
Входные/выходные разъемы (запись)
(RECORDER-1, RECORDER-2)
Используются для подключения записывающего
устройства (vстр. 9).
r
Клеммы для акустических систем
(SPEAKER SYSTEMS)
Используются для подключения динамиков
(vстр. 7).
t
Разъемы REMOTE CONTROL
Используются для подключения к аудиоустройству
Marantz, поддерживающему функцию дистанционного
управления (vстр. 15).

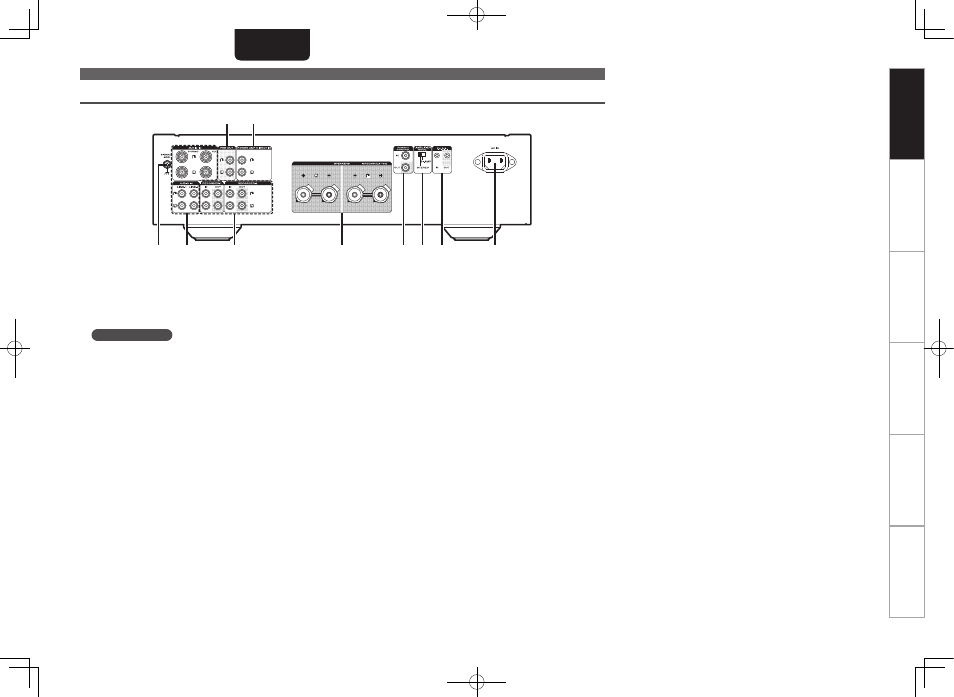

Задняя панель
Q0
o
q
t y u
i
w
e
r
y
Переключатель режима усилителя (AMPLIFIER MODE)
Используется для переключения режимов усилителя
(STEREO/BI-AMP) (vстр. 11, 12).
u
Разъемы F.C.B.S.
Используются для подключения системы
воспроизведения высокого качества с помощью двух
или более таких разъемов (vстр. 10).
i
Вход AC (AC IN)
Используется для подключения шнура питания
(vстр. 15).
o
Прямые разъемы усилителя мощности
(POWER AMP DIRECT IN)
Используются для подключения предварительного
усилителя при его использовании в качестве усилителя
мощности (vстр. 14).
Q0
Разъемы PRE OUT
Используйте данные разъемы для подключения такого
оборудования как усилитель мощности или сабвуфер
(vстр. 14).
Наименования и назначение составных частей
