7
Воспроизве
дение
Ус
тановки
Рек
омендации
Прило
ж
ение
Сое
динения
РУССКИЙ
По
дг
от
овка
ПРИМЕЧАНИЕ
• Перед подключением акустической системы, отключите шнур питания устройства из
розетки.
• Подключайте акустические кабели к клеммам таким образом, чтобы они не выступали
из клемм. Возможно срабатывание схемы защиты при соприкосновении проводников с
задней панелью или при соприкосновении проводов + и – друг с другом (vстр. 24
“Схема защиты”).
• Запрещается прикасаться к клеммам акустической системы при включенном сетевом
шнуре. Это может привести к поражению электрическим током.
• Используйте динамики с импедансом 4 – 8 Ω/Ом.
Кабели, используемые для подключения
К подключаемым устройствам используйте предназначенные им кабели.
Кабель для колонок
Звуковой кабель
R
L
R
L
Кабель для разъема
дистанционного
управления
Соединения

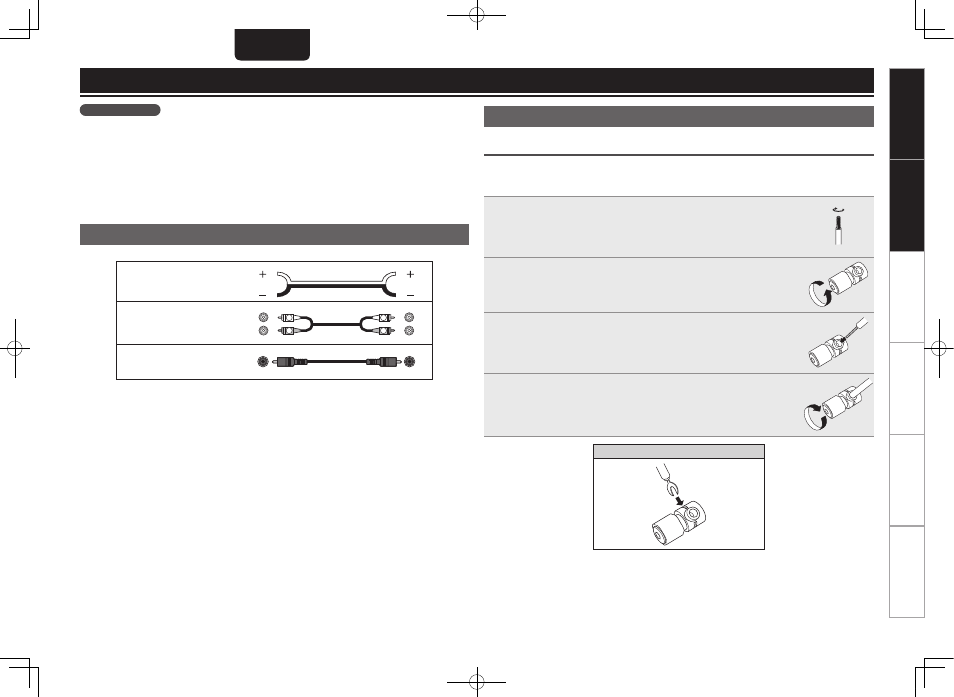

Подключение динамиков
Подключение кабелей динамиков
При подключении акустических систем к усилителю обратите внимание на полярность
(+ (красный) и – (белый)) подключаемых клемм, а также на правильность подключения
левого (L) и правого (R) каналов.
1 Снимите с концов акустических кабелей изоляцию на
длине около 10 мм и скрутите отдельные жилки провода
вместе, либо пропаяйте их.
2 На колонках поверните разъемы для подключения
против часовой стрелки и немного ослабьте их.
3 Вставьте до конца подготовленный конец кабеля в
отверстие клеммы.
4 На колонках поверните разъемы для подключения по
часовой стрелке и затяните их.
Плоский наконечник с креплением
