показаний КСВ имеется две шкалы, Н и L. Если передаваемая
радиочастотная мощность меньше 5 Вт, считывайте показания по шкале
L, а если передаваемая радиочастотная мощность больше 5 Вт,
считывайте показания по шкале H.

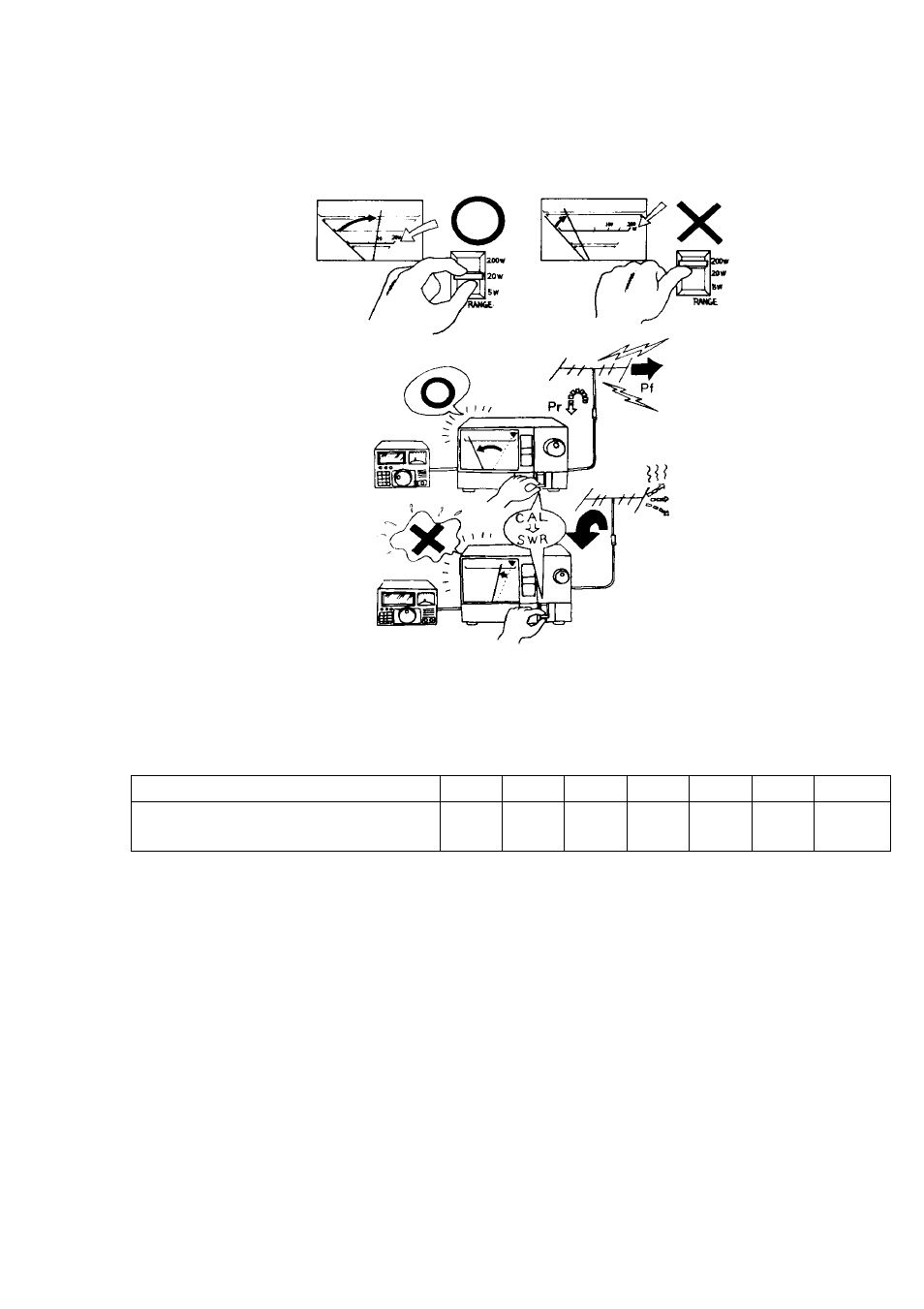

Рис. 5
Зависимость радиочастотной мощности отраженной волны от КСВ можно
выразить в виде следующей таблицы:
КСВ
1,0 1,1 1,2 1,5 2,0 2,5 3,0
РЧ-мощность отраженной волны
(
%)
0 0,22 0,8 4,0 11,1 18,4 25,0
5. Величина КСВ вычисляется по следующей формуле:
_ _
√P
пр
+ √Р
отр
КСВ = -------------------
_ _
√P
пр
- √Р
отр
где: P
пр
- мощность прямой радиочастотной волны,
Р
отр
- мощность отраженной радиочастотной волны.
Примечание
Если измеренное и вычисленное значения КСВ сильно отличаются друг от
друга, более точным из них будет вычисленное значение, благодаря
частотной характеристике приемного диода, используемого в секции
направленного ответвителя.
