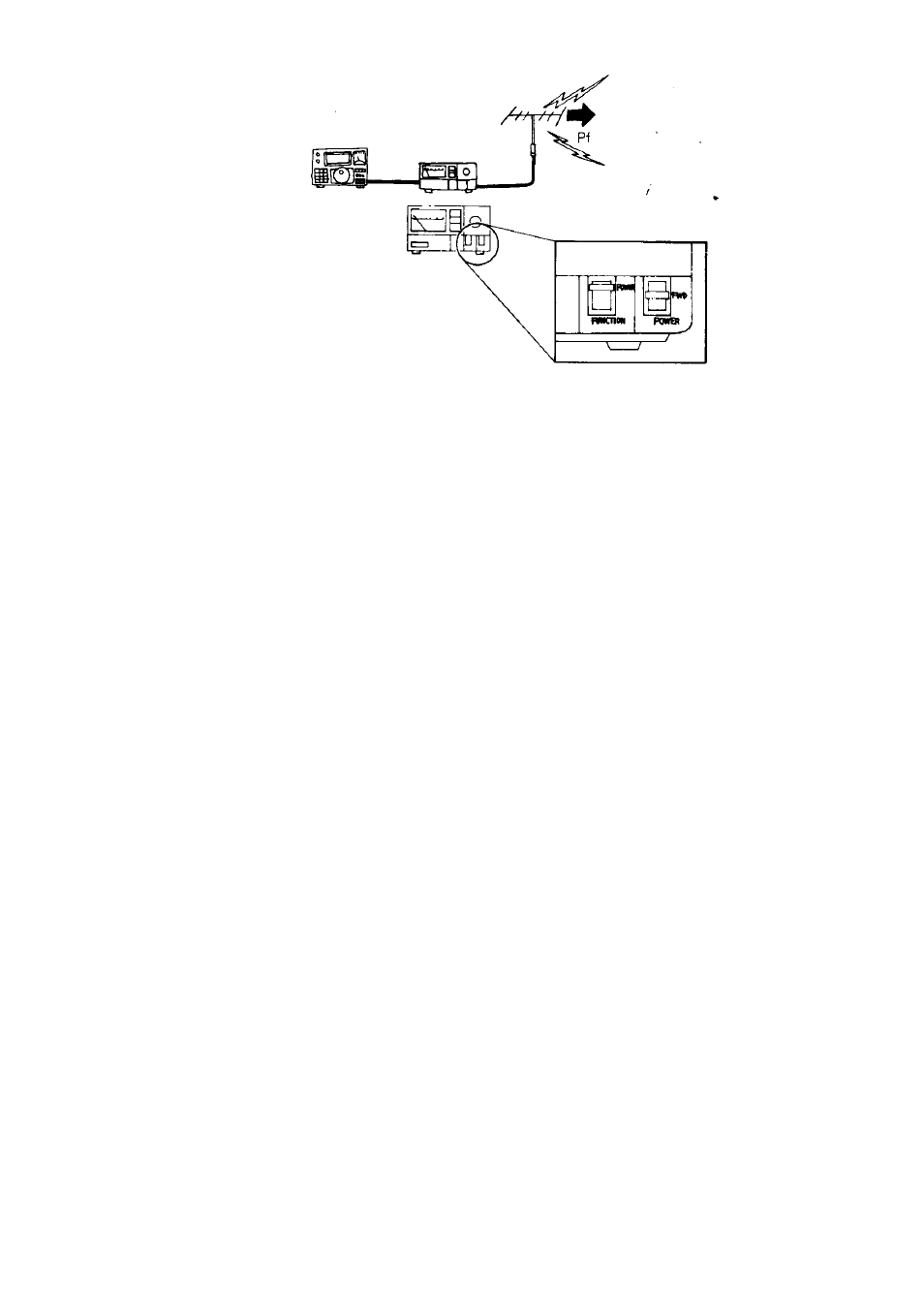

Рис. 3
1. Установите переключатель "FUNCTION" (ФУНКЦИЯ) в положение
"POWER" (МОЩНОСТЬ).
2. Установите переключатель "POWER" (МОЩНОСТЬ) в положение
"FWD" (ПРЯМАЯ ВОЛНА).
3. Установите переключатель "RANGE" (ПРЕДЕЛ) на соответствующий
предел измерения радиочастотной мощности. Если радиочастотная
выходная мощность радиооборудования составляет 10 Вт, установите
этот переключатель в положение "20 W" (20 Вт). Если радиочастотная
выходная мощность радиооборудования составляет 100 Вт, установите
этот переключатель в положение "200 W" (200 Вт).
4. Убедитесь в том, что антенный выход соединен с антенной или
поглощающей нагрузкой.
5. Включите радиооборудование на передачу, исключение составляет
режим одной боковой полосы (SSB). При этом индикатор должен
показывать
радиочастотную мощность прямой волны,
пропорциональную выходной радиочастотной мощности оборудования.
6. В режиме одной боковой полосы пиковую мощность огибающей можно
контролировать, установив переключатель "AVG PEP MONI"
(КОНТРОЛЬ СРЕДНЕГО ЗНАЧЕНИЯ ПИКОВОЙ МОЩНОСТИ
ОГИБАЮЩЕЙ) и говоря в микрофон.
Измерение радиочастотной мощности отраженной волны
При измерении радиочастотной мощности отраженной волны чем меньше
показания измерительного прибора, тем лучше присоединенная антенна
распространяет передаваемую мощность. В данном случае, радиочастотная
мощность отраженной волны представляет собой ту часть передаваемой
мощности, которая не распространяется антенной из-за ее неидеальной
распространяющей способности.
