VEGA SX-600 - Инструкция (Страница 6)

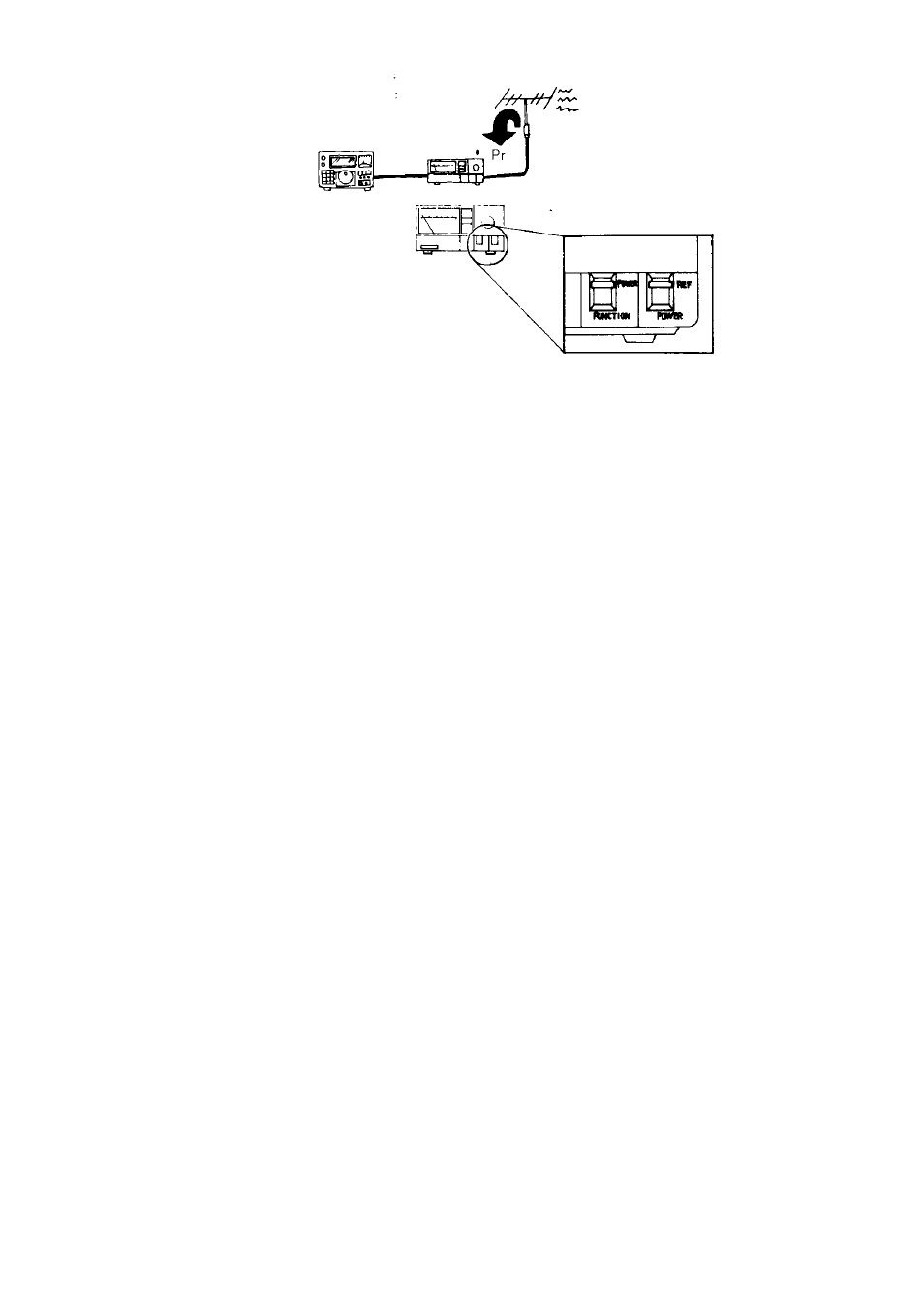

Рис. 4
1. Установите переключатель "FUNCTION" (ФУНКЦИЯ) в положение
"POWER" (МОЩНОСТЬ).
2. Установите переключатель "POWER" (МОЩНОСТЬ) в положение "REF"
(ЭТАЛОН).
3. Установите переключатель "RANGE" (ПРЕДЕЛ) на соответствующий
предел измерения радиочастотной мощности. Если радиочастотная
выходная мощность радиооборудования составляет 10 Вт, установите
этот переключатель в положение "20 W" (20 Вт). Если радиочастотная
выходная мощность радиооборудования составляет 100 Вт, установите
этот переключатель в положение "200 W" (200 Вт).
4. Убедитесь в том, что антенный выход соединен с антенной или
поглощающей нагрузкой.
5. Включите радиооборудование на передачу. При этом индикатор должен
показывать радиочастотную мощность отраженной волны.
6. Если измерительный прибор не показывает никакой мощности,
переключите переключатель "RANGE" (ПРЕДЕЛ) на меньший предел
измерения.
Измерение КСВ
1. Установите переключатель "FUNCTION" (ФУНКЦИЯ) в положение
"CAL" (КАЛИБРОВКА).
2. Поверните ручку "CAL" (КАЛИБРОВКА) полностью против часовой
стрелки до положения "MIN" (МИНИМУМ).
3. Включите радиооборудование на передачу и поверните ручку "CAL"
(КАЛИБРОВКА) по часовой стрелке так, чтобы стрелка измерительного
прибора находилась в положении "
τ".
4. В то время как оборудование остается включенным на передачу,
установите переключатель "FUNCTION" (ФУНКЦИЯ) в положение
"SWR" (КCВ). При этом индикатор должен показывать КСВ
используемой антенны.. Обратите внимание на то, что для снятия
