Инструкция по эксплуатации Standard Horizon GX-1200
Страница 18
ПРИМЕЧАНИЕ
Перед открытием меню настроек “DSC MENU”, необходимо ввести номер MMSI.
Смотрите Раздел 9.2 “Морская Мобильная Служба Идентификации”.
Дополнительное применение:
Нажатие и удерживание клавиши
открывает Меню Установок “SETUP MENU”.
Клавиша
Используется для отправки аварийного DSC вызова. Подробные инструкции см. в Раз-
деле 9.3.3 "Передача Аварийного DSC Вызова"
7.2.

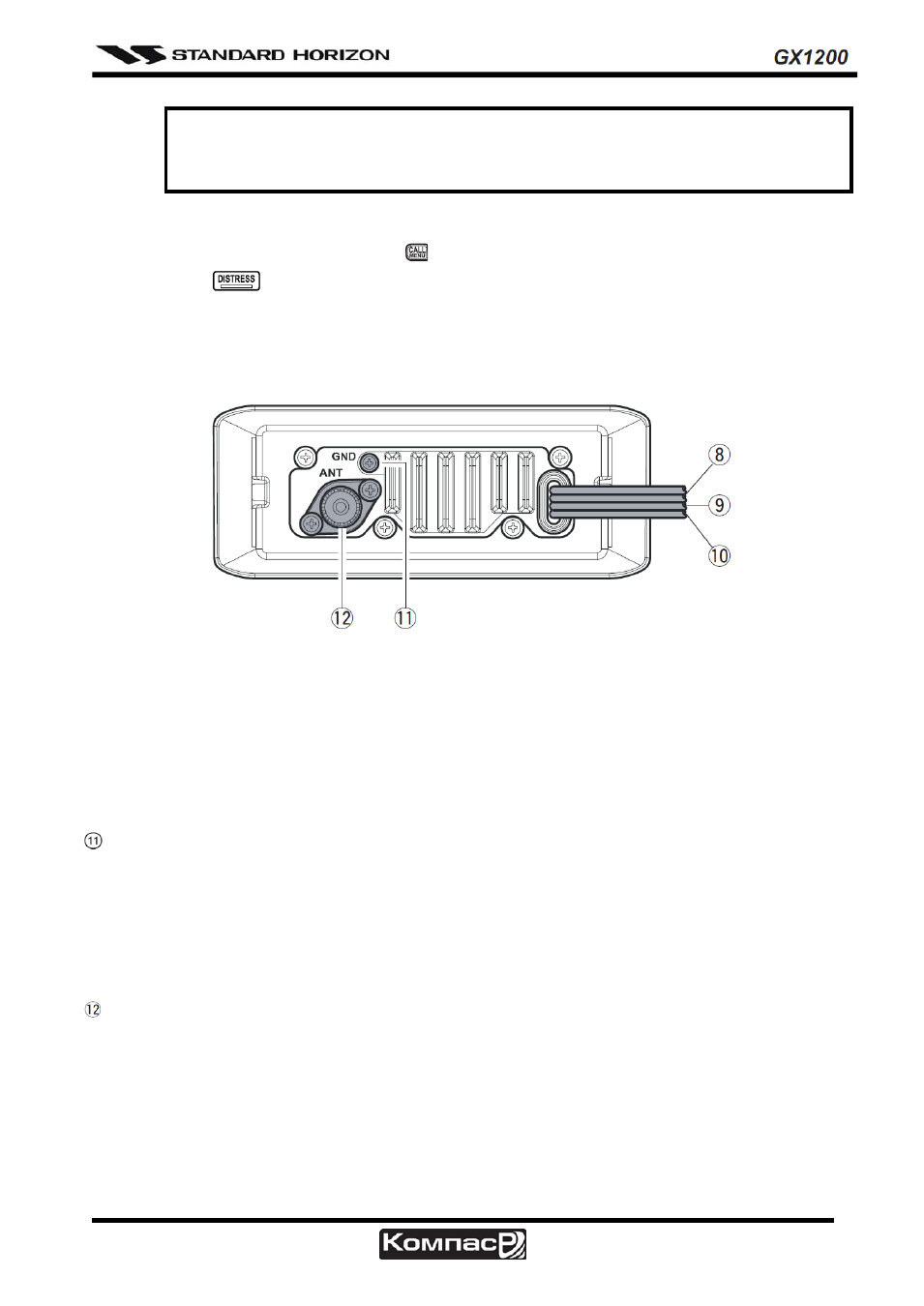

ЗАДНЯЯ ПАНЕЛЬ
КАБЕЛЬ ПИТАНИЯ
С помощью этого кабеля радиостанция подключается к источнику постоянного напря-
жения 11-16 В.
КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ ВНЕШНЕГО ГРОМКОГОВОРИТЕЛЯ
С помощью него к GX1200 подключается внешний громкоговоритель.
КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ GPS ПРИЕМНИКА
С помощью этого кабеля к радиостанции подключается GPS приемник.
ЗАЗЕМЛЕНИЕ
С помощью этой клеммы GX1200 подключается к заземлению для безопасности и обес-
печения лучшей помехоустойчивости при приеме и передаче.
Обычно клемма заземления на радиаторной решетке не используется. Однако в случа-
ях, когда кабель от источника питания до радиостанции имеет очень большую длину,
передатчик может работать нестабильно и в принимаемом сигнале могут появиться по-
сторонние шумы. В этом случае подключите клемму заземления на радиаторной решет-
ке к заземлению источника питания с помощью короткого кабеля большого сечения.
РАЗЪЕМ ДЛЯ ПОДКЛЮЧЕНИЯ АНТЕННЫ
Подключается антенна к трансиверу. Используйте VHF антенну морского диапазона с
волновым сопротивлением 50 Ом.
