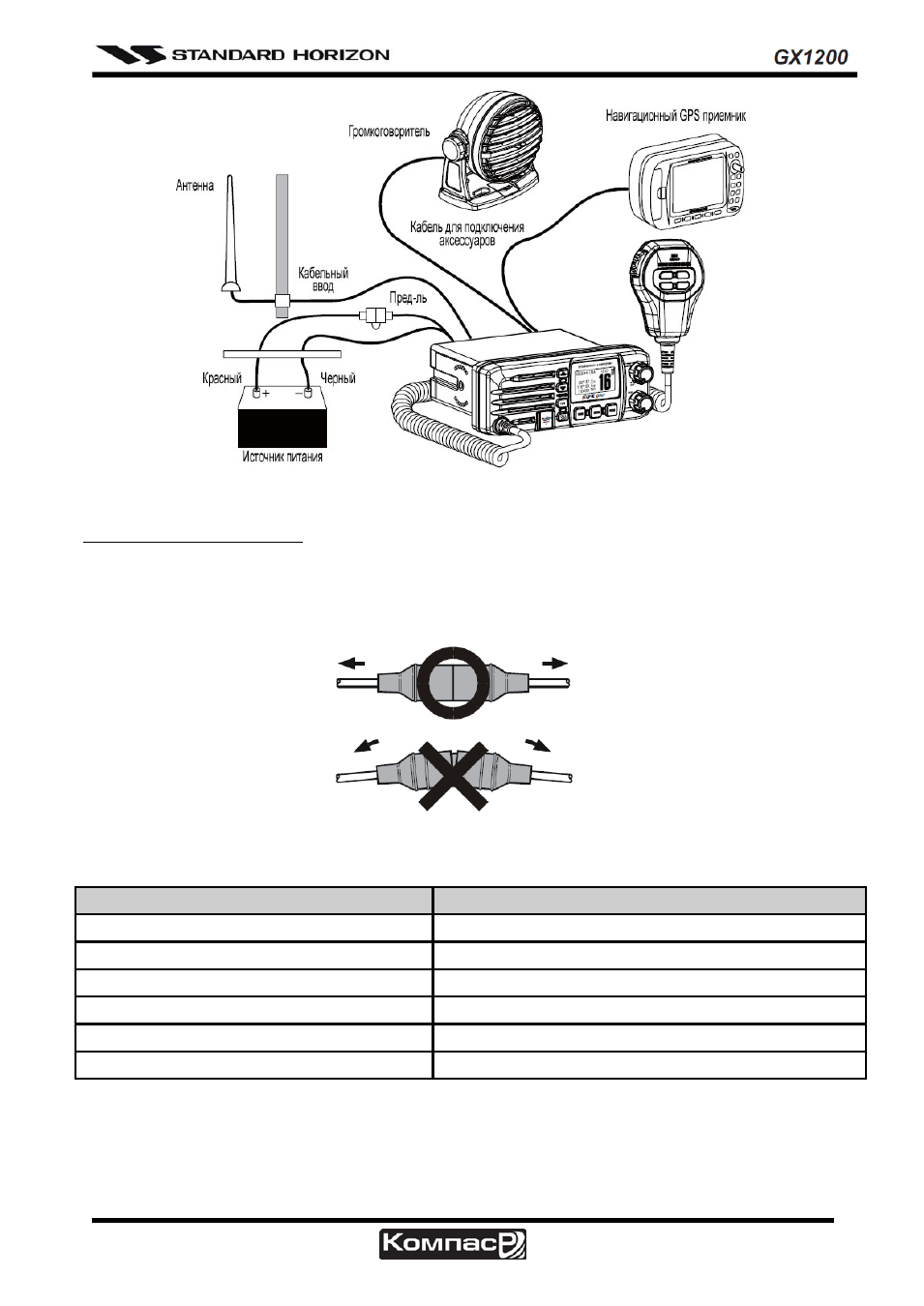

Рисунок 1. Схема соединений
Замена предохранителя
Чтобы вынуть плавкий предохранитель, удерживайте держатель предохранителя с обоих
концов и вытащите его. После замены предохранителя, убедитесь, что его контакты плотно
закреплены в металлических пазах, расположенных внутри держателя. Если контакты закре-
плены неплотно, держатель предохранителя может нагреваться.
6.4. КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ АКСЕССУАРОВ
Цвет провода/назначение
Подключение
Белый – внешний громкоговоритель (+)
Подключение к внешнему динамику 4 Ом
Оплетка – внешний громкоговоритель (-) Подключение к внешнему динамику 4 Ом
Голубой – NMEA GPS вход (+)
Подключение к NMEA (+) выходу GPS приемника
Зеленый – NMEA GPS вход (-)*
Подключение к NMEA (-) выходу GPS приемника
Серый – NMEA DSC выход (+)
Подключение к NMEA (+) входу GPS приемника
Коричневый – NMEA DSC выход (-)*
Подключение к NMEA (-) входу GPS приемника
* Некоторые GPS Картплоттеры имеют один провод для подключения земли (-). В этом слу-
чае подключите NMEA (-) вход к общей Земле GPS Картплоттера и NMEA (-) выход оставьте
свободным.
