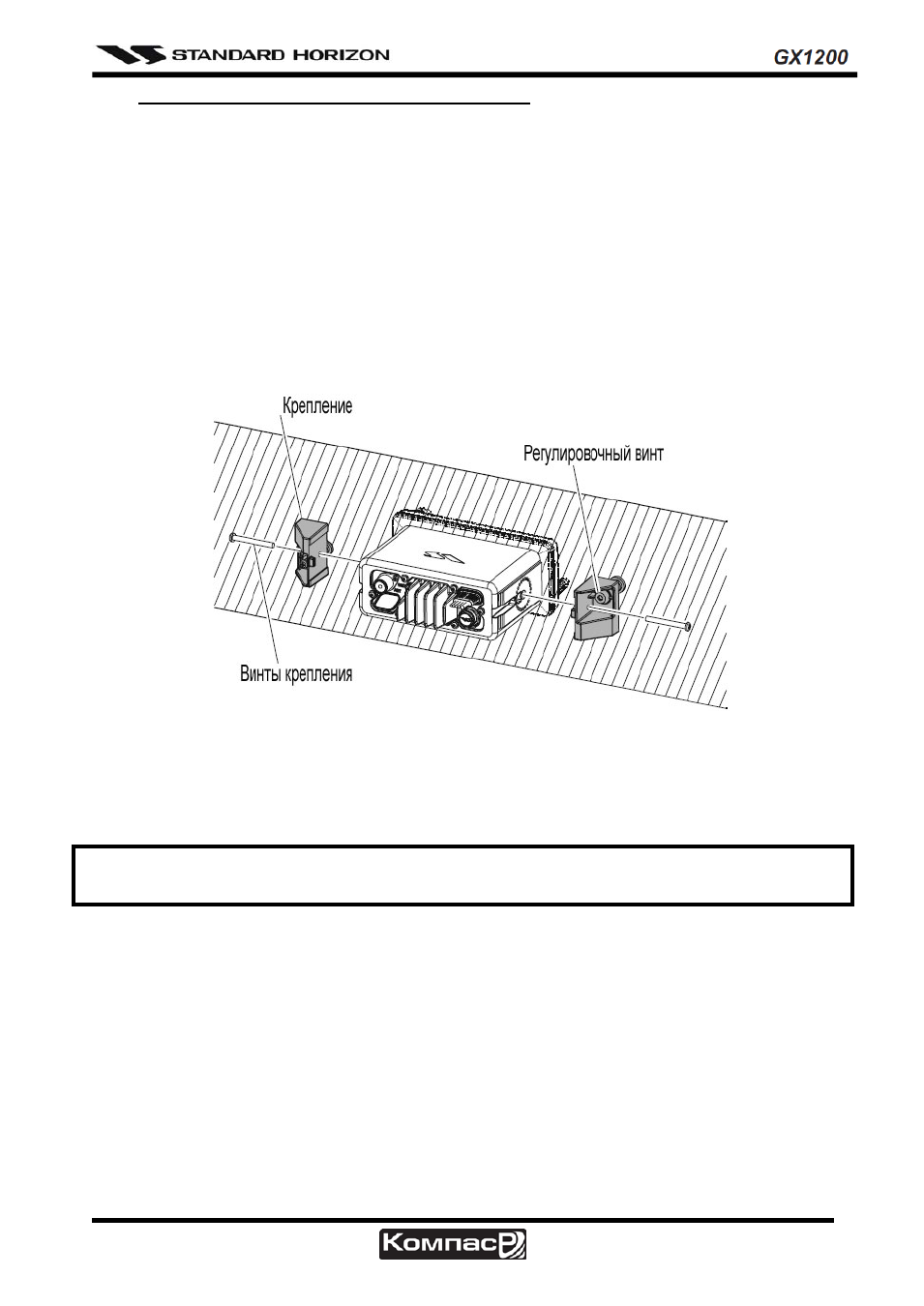

6.2.2. ММВ-84 КРЕПЛЕНИЕ ДЛЯ ВРЕЗНОЙ УСТАНОВКИ.
1. Чтобы правильно оценить предполагаемое месторасположение радиостанции и облегчить
процесс установки, в комплекте с кронштейном поставляется шаблон.
2. Используйте шаблон, чтобы отметить прямоугольное отверстие, которое необходимо бу-
дет вырезать. Убедитесь, что пространства позади лицевой панели достаточно для уста-
новки трансивера (не менее 17 см в глубину). Должно оставаться расстояние не менее
1,3 см между радиаторной решеткой радиостанции и проводами, кабелями или другими
конструкциями.
3. Вырежьте прямоугольное отверстие и вставьте в него радиостанцию.
4. Прикрутите крепления к сторонам радиостанции с помощью винтов с шайбами, так чтобы
монтируемая поверхность креплений была обращена к поверхности установки.
5. Поворачивая регулировочный винт, отрегулируйте положение радиостанции так, чтобы
она плотно прилегала к установочной поверхности.
6.3. ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ
Предупреждение
Подключение питания обратной полярностью повредит радиостанцию!
Подсоедините кабель питания и антенну к радиостанции. Схема соединений показана на
Рис. 1.
1.
Установите антенну не менее чем в 1 м от радиостанции. С тыльной стороны радиостан-
ции подключите антенный кабель.
2.
Подсоедините красный провод кабеля питания к плюсовому контакту источника питания
постоянного напряжения 13,8 В ±20%, а черный провод к отрицательному.
3.
Если в комплекте поставки дополнительно присутствует внешний громкоговоритель,
следуйте инструкциям в следующем разделе.
4.
После установки антенны желательно провести измерения выходной мощности передат-
чика и коэффициента стоячей волны.
