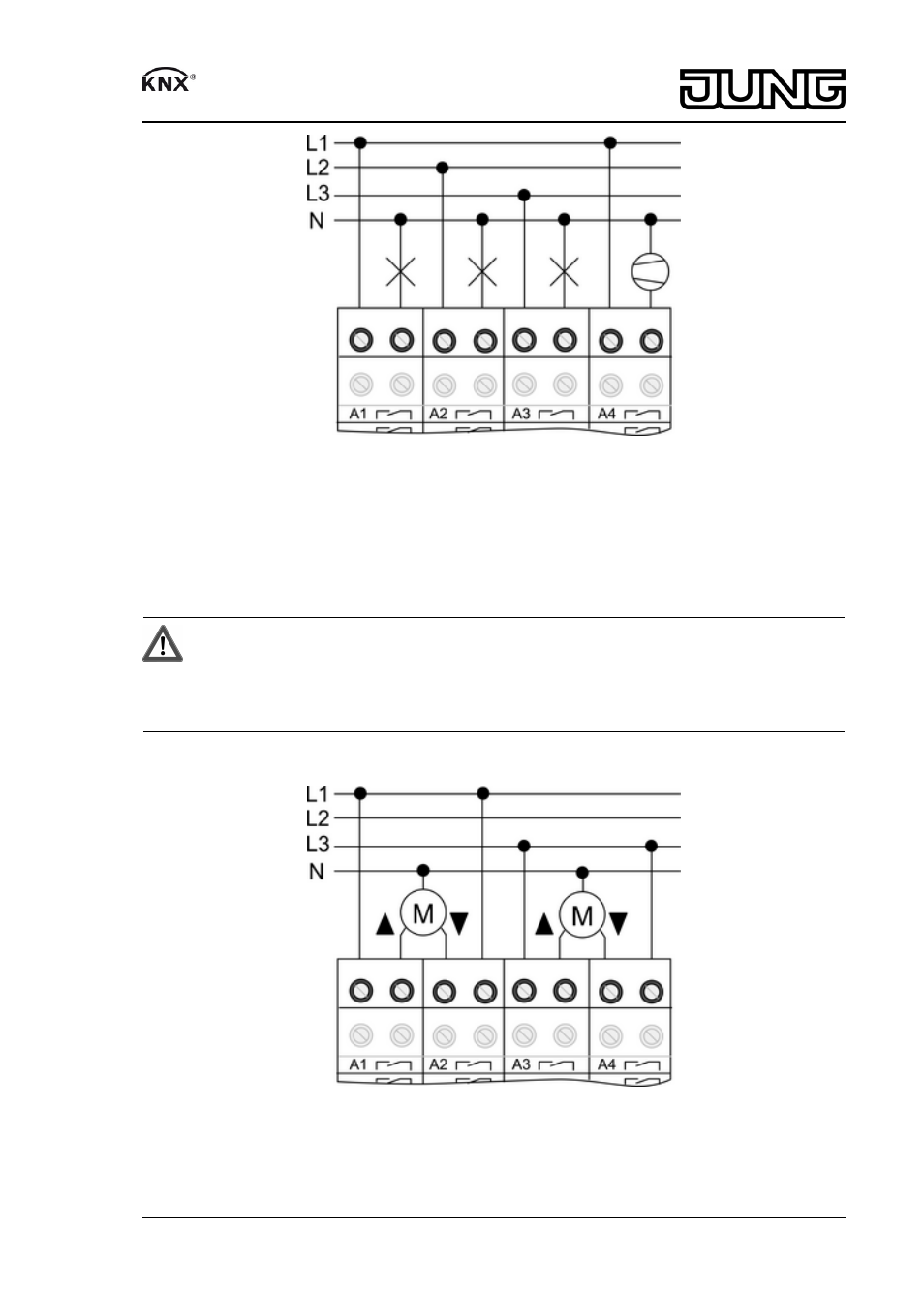

Рисунок 4
Подключить приводы жалюзи
Для приводов жалюзи каждые два соседних выхода реле образуют выход жалюзи. Ка-
ждый левый выход реле A1, A3... предназначен для движения вверх, каждый правый вы-
ход реле A2, A4... предназначен для движения вниз.
Выход параметрирован как выход жалюзи.
ОСТОРОЖНО!
Недопустимое нагревание при слишком высокой нагрузке на устройство.
Прибор и подключенные провода могут быть повреждены в месте под-
ключения.
Не превышать границу максимально допустимой токовой нагрузки.
o Подключить приводы (рисунок 5).
Рисунок 5
7/11
82560023
J:0082560023
05.08.2013
Привод / привод жалюзи
