4 Управление
Элементы системы управления

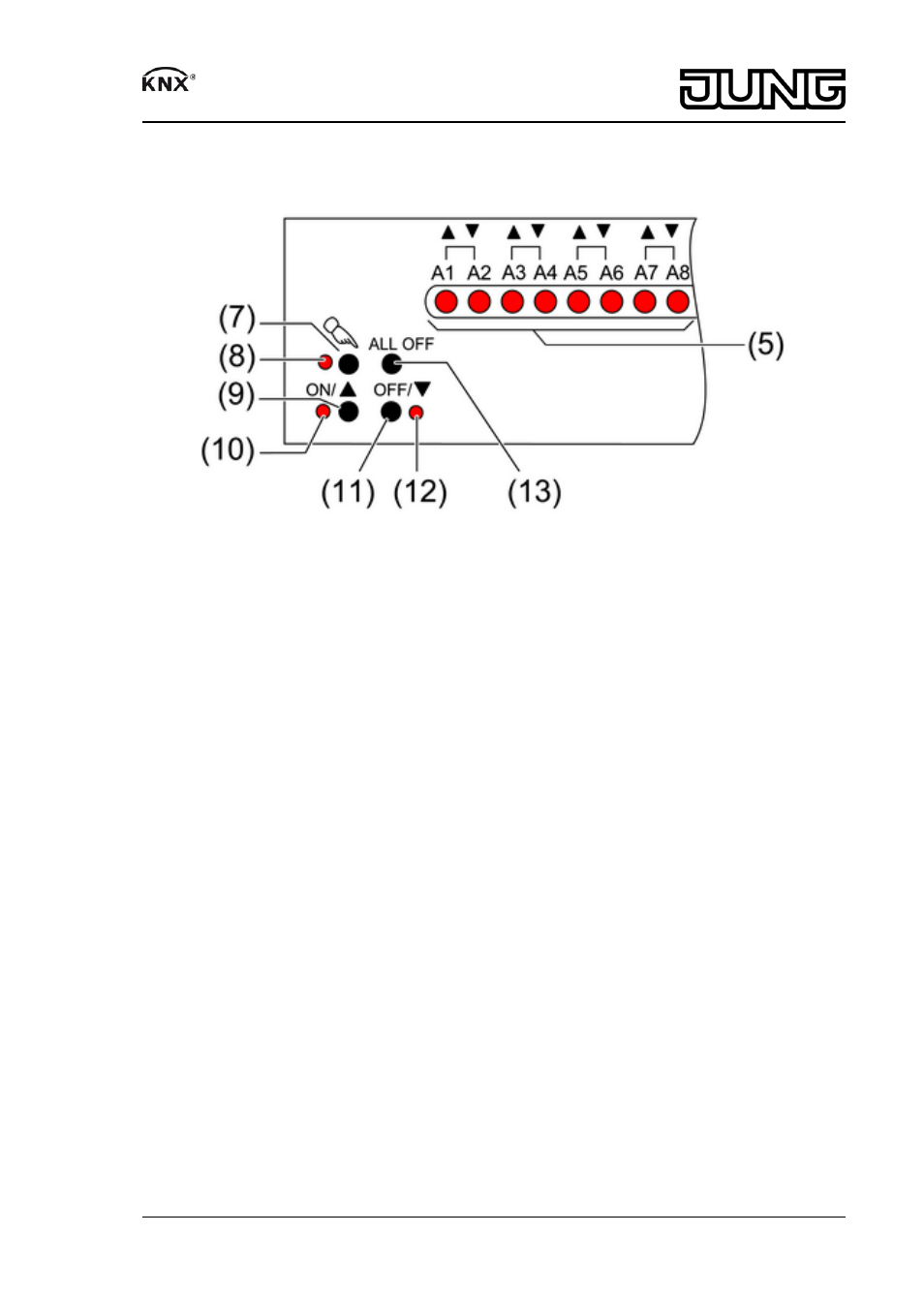

Рисунок 2
(5) Светодиодные индикаторы состояния, выходы
(7) Кнопка c – ручное управление
(8) Светодиод c – вкл: активен режим постоянного ручного управления
(9) Кнопка ON/n – включить или поднять занавесь / стоп
(10) Светодиод ON/n – вкл.: включено или занавесь поднимается, ручное управление
(11) Кнопка OFF/o – выключить или опустить занавесь, ручное управление
(12) Светодиод OFF/o – вкл.: отключено или занавесь опускается, ручное управление
(13) Кнопка ALL OFF – отключить все выходы и остановить все приводы.
При управлении с использованием кнопочной панели устройство различает короткое и
длительное нажатие.
-
Короткое нажатие: менее 1 сек.
-
Длительное нажатие: от 1 до 5 сек.
Отображение состояния
Светодиодные индикаторы состояния A1... (5) показывают состояния выходов (рису-
нок 1).
-
Выкл.: Выход выключен
-
Вкл.: Выход включен
-
Медленное мигание: Выход в режиме ручного управления
-
Быстрое мигание: Выход заблокирован в режиме постоянного ручного управления
Режимы работы
-
Шинный режим: управление при помощи сенсорных клавиш или других шинных
устройств
-
Кратковременный ручной режим: ручное управление на месте при помощи кнопочной
панели, автоматический возврат в шинный режим
-
Режим постоянного ручного управления: исключительно ручное управление на
устройстве.
i При ручном управлении шинный режим невозможен.
i При отказе шины возможен ручной режим.
i Если шина после сбоя возобновляет работу, устройство переключается на шинный
режим.
