o Прибор устанавливается на профильной монтажной шине согласно стандарту DIN
EN 60715. Выходные клеммы должны быть расположены сверху.

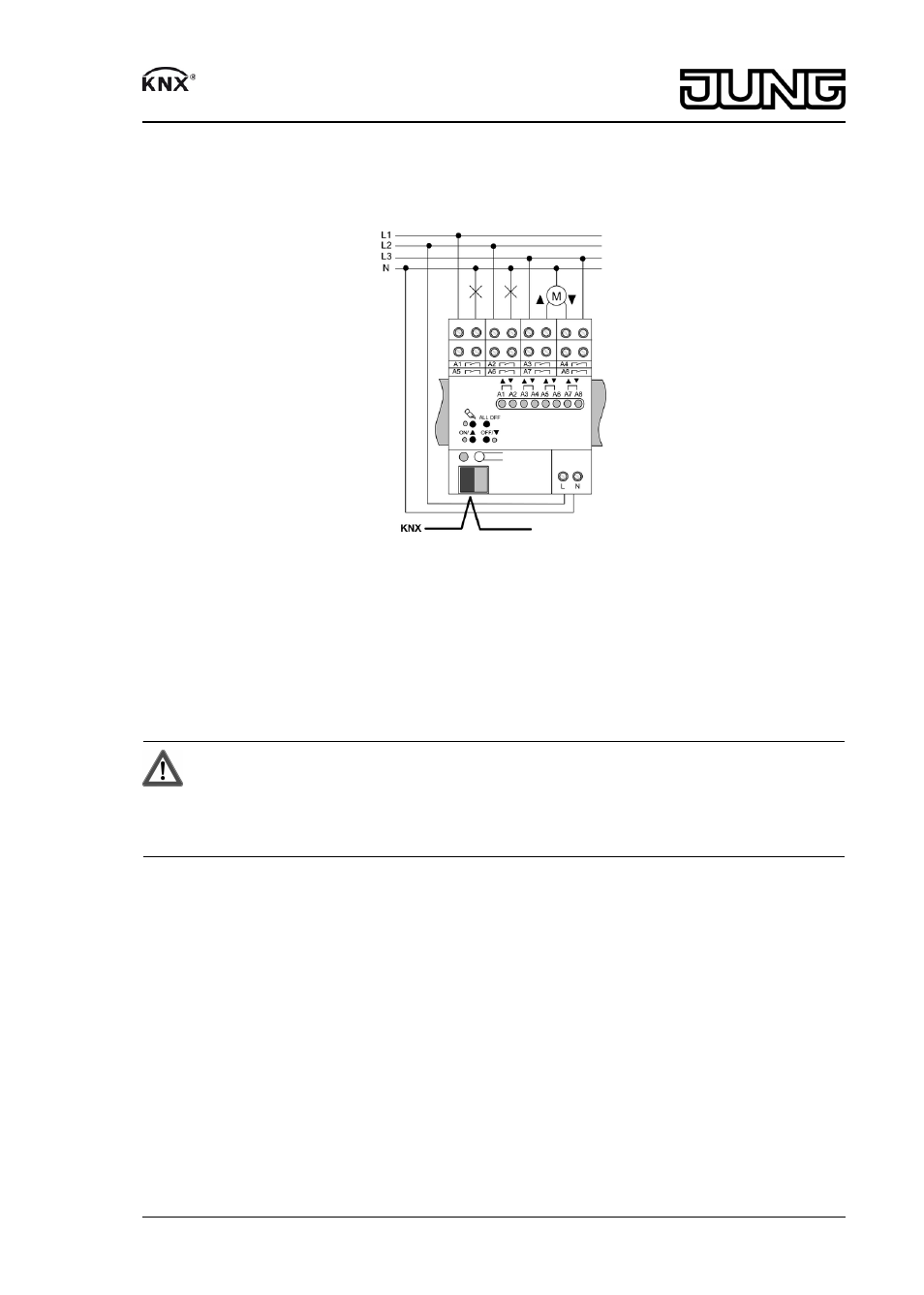

Подключение прибора
Рисунок 3
o Подключить провод шины с соединительной клеммой.
o Подключить подачу сетевого напряжения.
i Состояние при поставке: возможность управления выходами при помощи кнопочной
панели, эксплуатация на стройплощадке. Все выходы настроены как выходы жалюзи.
Подключить переключаемые нагрузки
Выход параметрирован как выход переключения.
ОСТОРОЖНО!
Недопустимое нагревание при слишком высокой нагрузке на устройство.
Прибор и подключенные провода могут быть повреждены в месте под-
ключения.
Не превышать границу максимально допустимой токовой нагрузки.
o Подключить переключаемые нагрузки (рисунок 4).
