Powermax30 AIR Руководство оператора 80884J
29
2 – Настройка источника тока
Сетевые шнуры в модели CE
Конфигурации CE поставляются без штепсельного разъема на сетевом шнуре. Для использования 230 В (CE)
выберите соответствующий блоку разъем и корректное место установки, а также привлеките к установке
электрика, имеющего соответствующие лицензии.

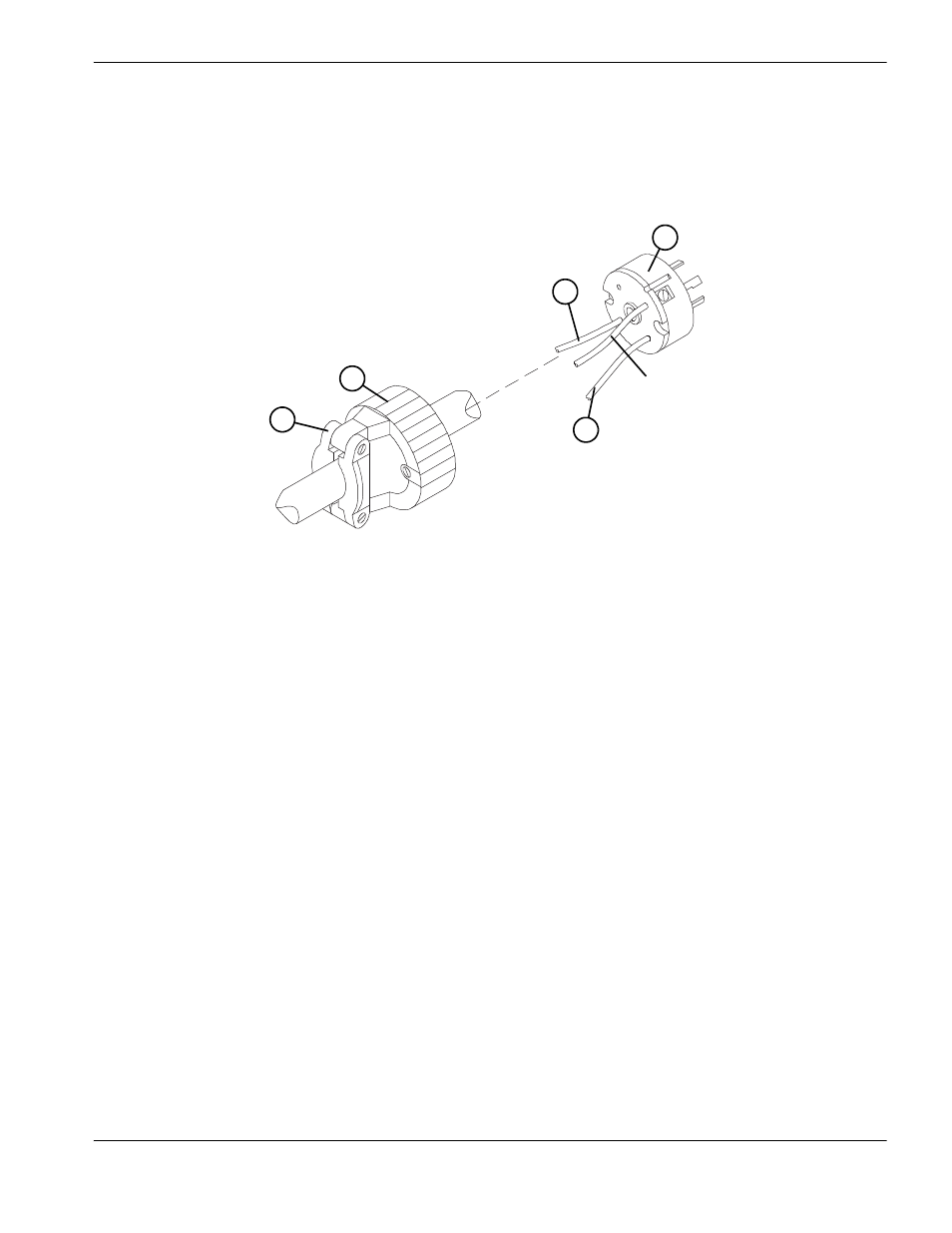

Установка вилки на сетевой шнур
1. Зачистите изоляцию шнура для разделения проводов 3, 5 и 6.
2. Снимите изоляцию каждого провода и обеспечьте хороший контакт с выводами разъема.
3. Подключите провода.
4. Установите на место внешний корпус и кабельный ввод шнура, а затем затяните винты кабельного ввода
до упора. Не допускается затягивание с излишним усилием.
5
1
2
3
4
6
1
Кабельный ввод сетевого шнура
2
Внешний корпус
3
На вывод линии 1 (коричневый)
4
Вилка 230 В (CE)
5
На вывод линии 2 (синий)
6
На вывод заземления (зеленый/желтый)
