Краткое руководство по установке и использованию ProNest
®
Создание нового раскроя
ProNest позволять определять раскрои, которые нужно использовать. Если Вам не нравится отдельный
раскрой, его можно удалить. Если необходим другой раскрой, то его можно создать, а затем начать
размещать на нем детали.
Порядок создания нового раскроя
1 На вкладке Домашняя страница нажмите кнопку Создать раскрой.

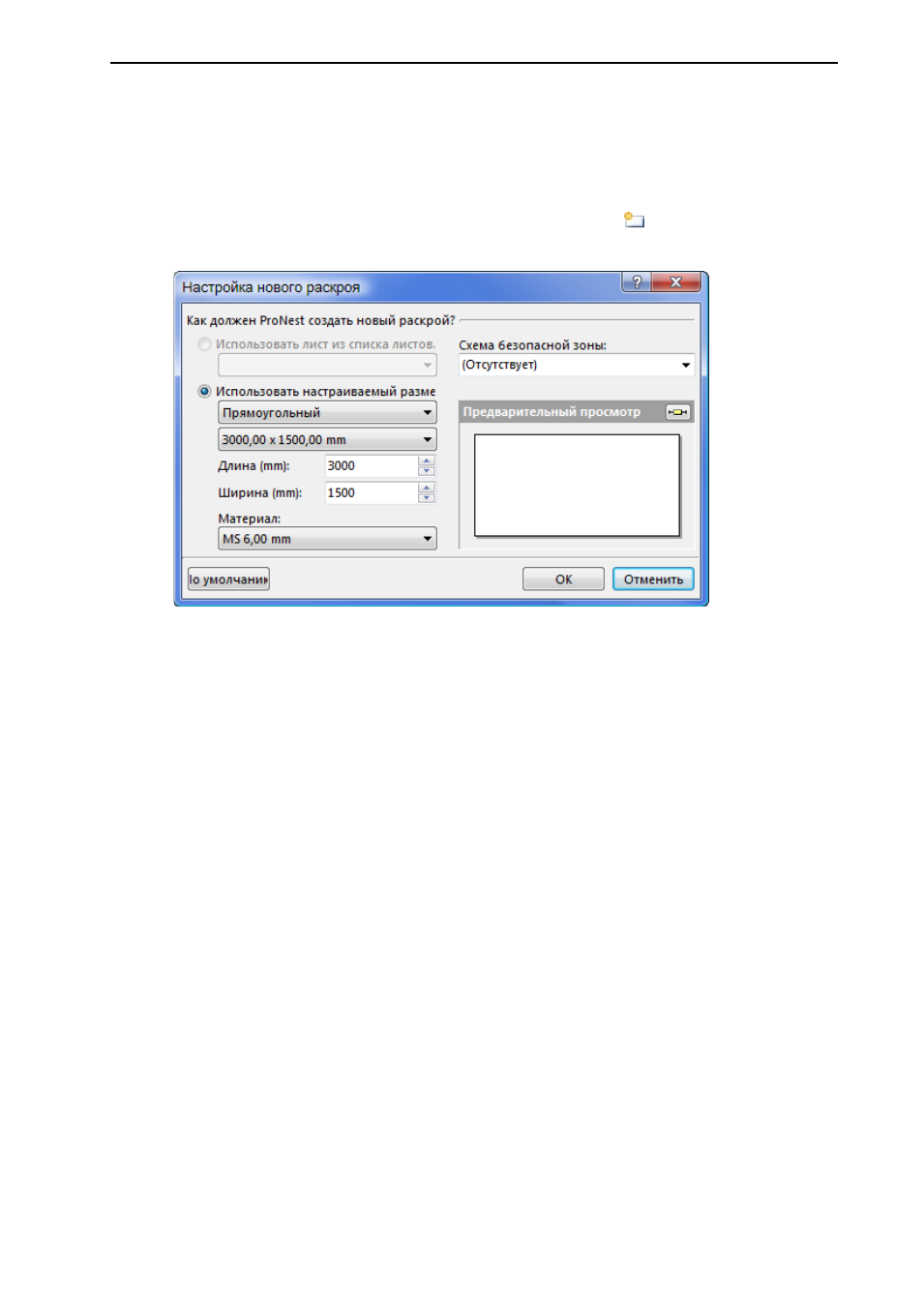

Появится диалоговое окно «Создать раскрой».
На данном этапе измененный прямоугольный лист будет уже выбран. Для указания размеров
нового листа можно либо ввести значения в окна «Длина» и «Ширина», либо выбрать стандартный
размер листа из окна, расположенного непосредственно над окном длины.
2 В окно Длина введите 4000.
3 В окно Ширина введите 2000.
Обратите внимание, что функция предварительного просмотра обновляет изменения размеров
листа.
4 Нажмите кнопку OK.
ProNest создаст новый раскрой и сделает его текущим. Теперь новый (пустой) раскрой можно
увидеть в главном окне программы.
