Краткое руководство по установке и использованию ProNest ®
Примечание. Программа 2D CAD
В состав ProNest 2015 входит редактор 2D CAD, который предоставляет все основные функции,
необходимые для создания и изменения подробного чертежа САПР.
В ProNest открыть 2D CAD можно в любое время, щелкнув кнопку на панели
инструментов окна «Изменение списка деталей».
Образцы файлов САПР
При установке ProNest образцы файлов САПР (.dxf и .dwg) помещаются в указанную ниже папку:
C:\ProgramData\Hypertherm CAM\ProNest 2015\Examples
Эти файлы будут использованы в настоящем руководстве для демонстрации свойств программы
ProNest. Эти файлы можно использовать при изучении программы ProNest.

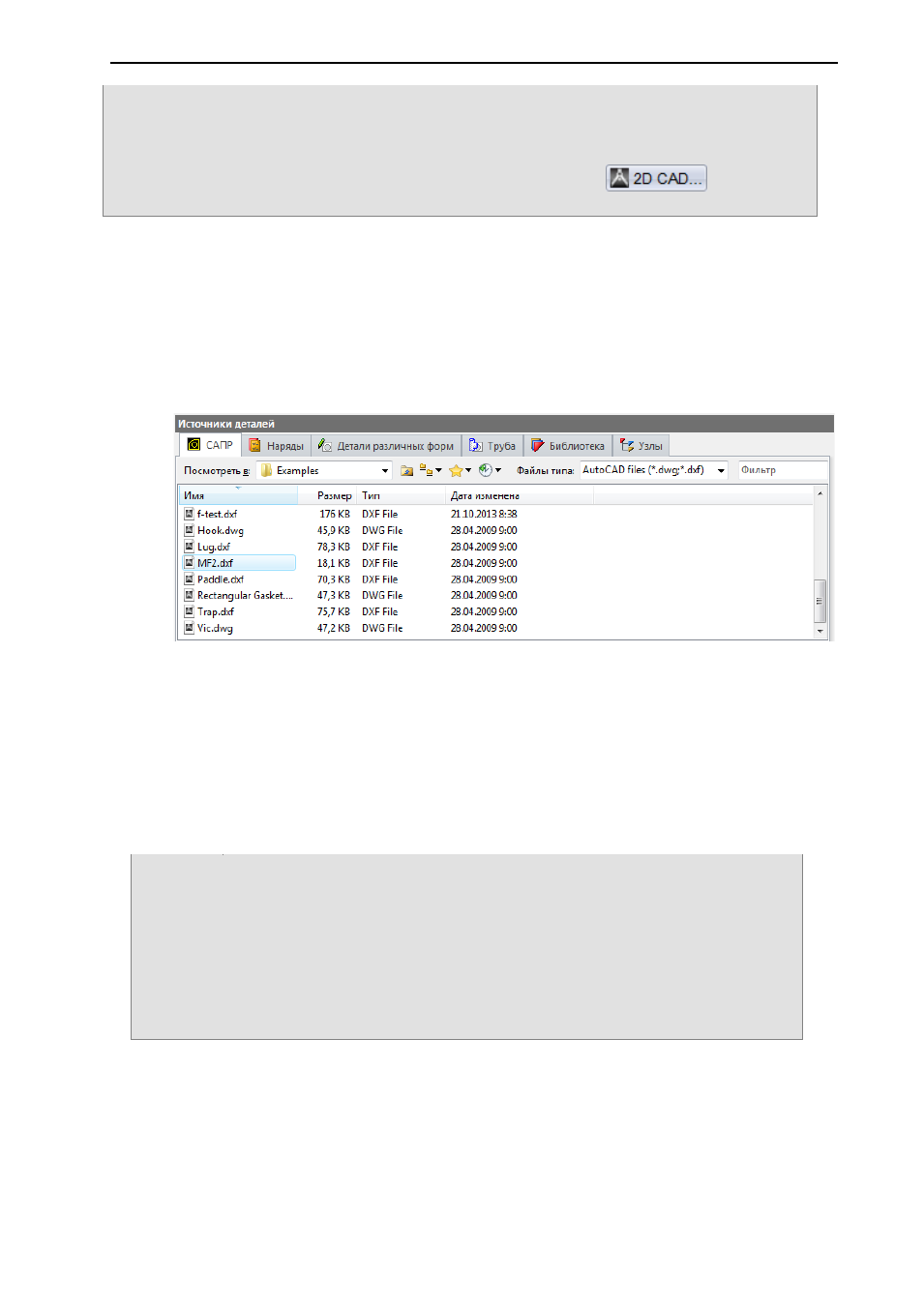

Порядок выбора детали САПР
1 В разделе «Источники деталей» откройте вкладку САПР.
Вкладка «САПР» функционирует аналогично проводнику Windows, позволяя просматривать папки и файлы
вашей системы. Для облегчения навигации используйте поле Посмотреть в. По умолчанию в окне Файлы типа
отображаются Файлы AutoCAD (*.dwg;*.dxf). Выбор файлов в данном окне позволит отфильтровать
содержание текущей папки, отображая файлы только с этим расширением.
2 Проверьте, чтобы на вкладке САПР была выбрана папка «Examples».
3 Найдите и щелкните файл MF2.DXF (один раз), чтобы выбрать его.
После выбора детали ее название будет выделено. На панели Предварительный просмотр будет
отображаться выбранный файл САПР. На панели Свойства отобразятся свойства, которые будут
использованы при добавлении детали.
Внимание! Файлы САПР, содержащиеся в папке «Examples», были созданы с использованием
названий конкретных слоев. Каждое название слоя содержит отдельные атрибуты,
такие как профили для резки, гравировка, перфорация, и информация о размерах.
При использовании свойств выбранной детали САПР можно соотносить каждый слой
САПР с процессом на оборудовании. Благодаря такому использованию слоев
программа ProNest обеспечивает возможность дифференциации между различными
аспектами чертежа при добавлении деталей. При добавлении деталей правильное
назначение слоев соответствующим процессам машины — необходимое условие для
получения правильного вывода.
