3 ОПИСАНИЕ НАСОСА
3.1
Описание
и
ограничения
в
использовании
Насос
WDX
представляет
собой
горизонтальный
многоступенчатый
центробежный
насос
с
радиальной
плоскостью
разъёма
корпуса
и
с
лопастным
диффузором
.
Он
оборудован
специальным
колесом
всасывания
,
позволяющим
снизить
минимальное
необходимое
давление
на
линии
всасывания
(NPSH).
Он
может
использоваться
с
электродвигателем
,
паровой
турбиной
,
дизельным
или
бензиновым
двигателем
.

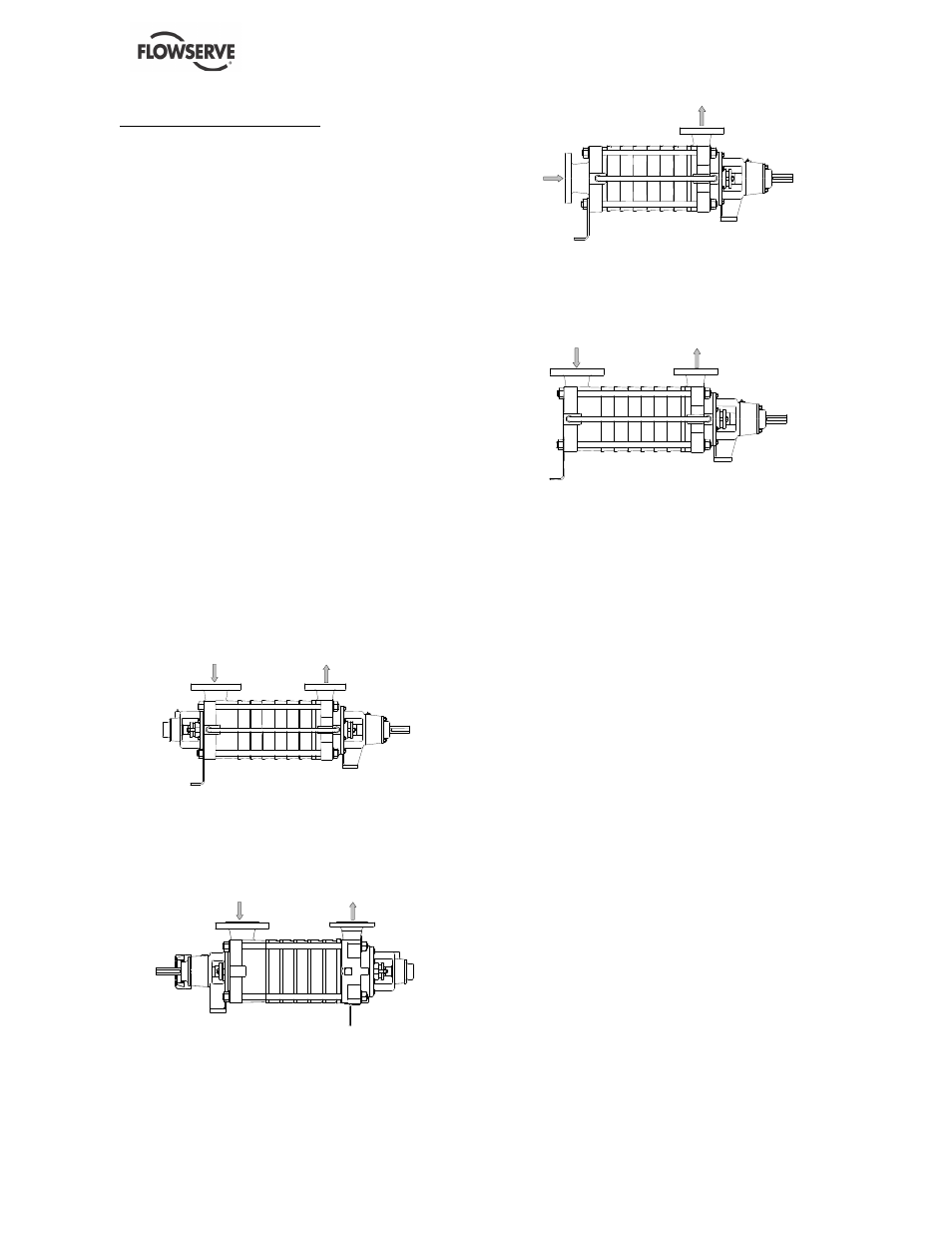

Насосы
WDX
имеют
модульную
конструкцию
и
состоят
из
одинаковых
ступеней
,
соединённых
последовательно
для
получения
необходимого
давления
нагнетания
.
Они
соединены
четырьмя
прочными
наружными
штангами
,
стягивающими
2
оконечных
корпуса
.
Широкое
разнообразие
характеристик
и
материалов
позволяет
адаптировать
эти
насосы
к
самым
разным
приложениям
,
например
,
использовать
их
для
паровых
котлов
и
систем
обратного
осмоса
.
Положение
фланцев
линий
всасывания
и
нагнетания
регулируется
с
инкрементом
90°,
кроме
направления
вниз
.
Насосы
WDX
могут
иметь
следующие
конфигурации
:
WDXR
Горизонтальный
Радиальное
всасывание
Привод
со
стороны
нагнетания
-
по
часовой
стрелке
Упорный
подшипник
качения
со
стороны
привода
Радиальный
подшипник
со
стороны
всасывания
2
уплотнения
вала
WDXC
Горизонтальный
Радиальное
всасывание
Привод
со
стороны
всасывания
-
против
часовой
стрелки
Упорный
подшипник
качения
со
стороны
привода
Радиальный
подшипник
со
стороны
нагнетания
2
уплотнения
вала
WDXE
Горизонтальный
Горизонтальное
всасывание
Привод
со
стороны
нагнетания
-
по
часовой
стрелке
Упорный
подшипник
качения
со
стороны
привода
Подшипник
скольжения
со
стороны
всасывания
1
уплотнение
вала
WDXS
Горизонтальный
Радиальное
всасывание
Привод
со
стороны
нагнетания
-
по
часовой
стрелке
Упорный
подшипник
качения
со
стороны
привода
Подшипник
скольжения
со
стороны
всасывания
1
уплотнение
вала
