Насос Durco Mark3 по стандарту ISO с опорами под корпусом
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ НА РУССКОМ ЯЗЫКЕ 26999939 04-14
Страница 43 из 52
flowserve.com
8.2.5

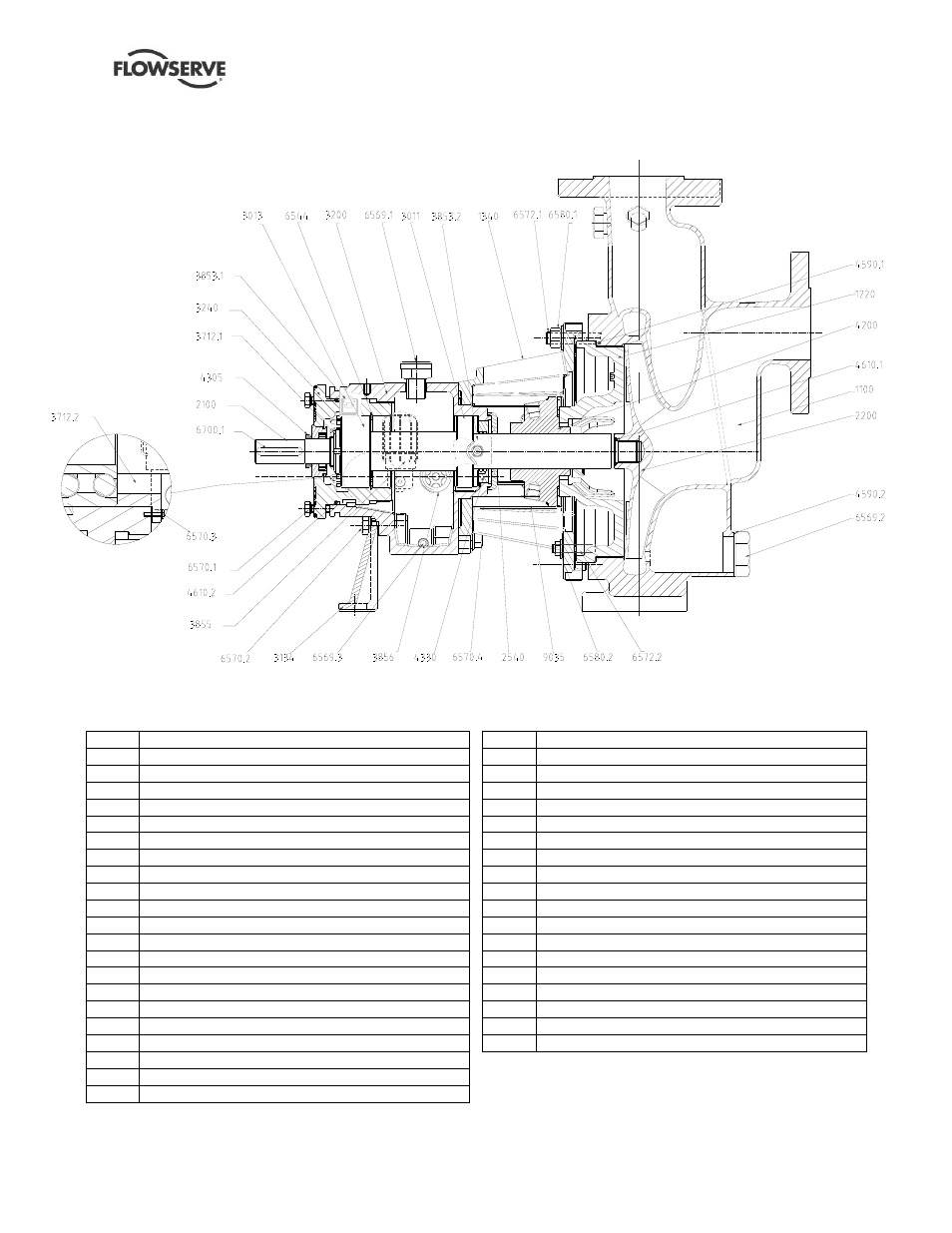

Самовсасывающий насос. Вид в разрезе
OIL LEVEL
Чертеж из док. C665/076
8.2.6
Перечень деталей самовсасывающегося насоса
Поз.
Наименование
1100
Корпус насоса
1220
Крышка
1340
Переходник
2100
Вал
2200
Рабочее колесо
2400
Гильза *
2540
Дефлектор (жидкости)
3011
Радиальный шарикоподшипник
3013
Упорный шарикоподшипник
3134
Опорная лапа
3200
Корпус подшипников
3240
Держатель подшипника
3712.1 Стопорная гайка подшипника
3712.2 Стопорная гайка подшипника
3853.1 Пресс-масленка (только для консистентной смазки) *
3853.2 Пресс-масленка (только для консистентной смазки) *
3855
Масленка постоянного уровня *
3856
Маслоуказательное стекло
4200
Торцевое уплотнение
4305
Уплотнительное кольцо вала
4330
Кольцо лабиринтного уплотнения
4590.1 Прокладка
4590.2 Прокладка *
4610.1 Уплотнительное кольцо
4610.2 Уплотнительное кольцо
6544
Пружинное стопорное кольцо
6569.1 Заглушка (заливного штуцера)
6569.2 Заглушка *
6569.3 Заглушка (магнитная)
6569.4 Заглушка (заливного штуцера)
6570.1 Винт
6570.2 Винт
6570.3 Винт
6570.4 Винт
6572.1 Шпилька
6572.2 Шпилька
6580.1 Гайка
6580.2 Гайка
6700.1 Шпонка
9035
Ограждение
* Стандартное исполнение
