Инструкция по эксплуатации Flowserve Mark 3 ISO Durco
Страница 35
Насос Durco Mark3 по стандарту ISO с опорами под корпусом
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ НА РУССКОМ ЯЗЫКЕ 26999939 04-14
Страница 35 из 52
flowserve.com
6.11.4

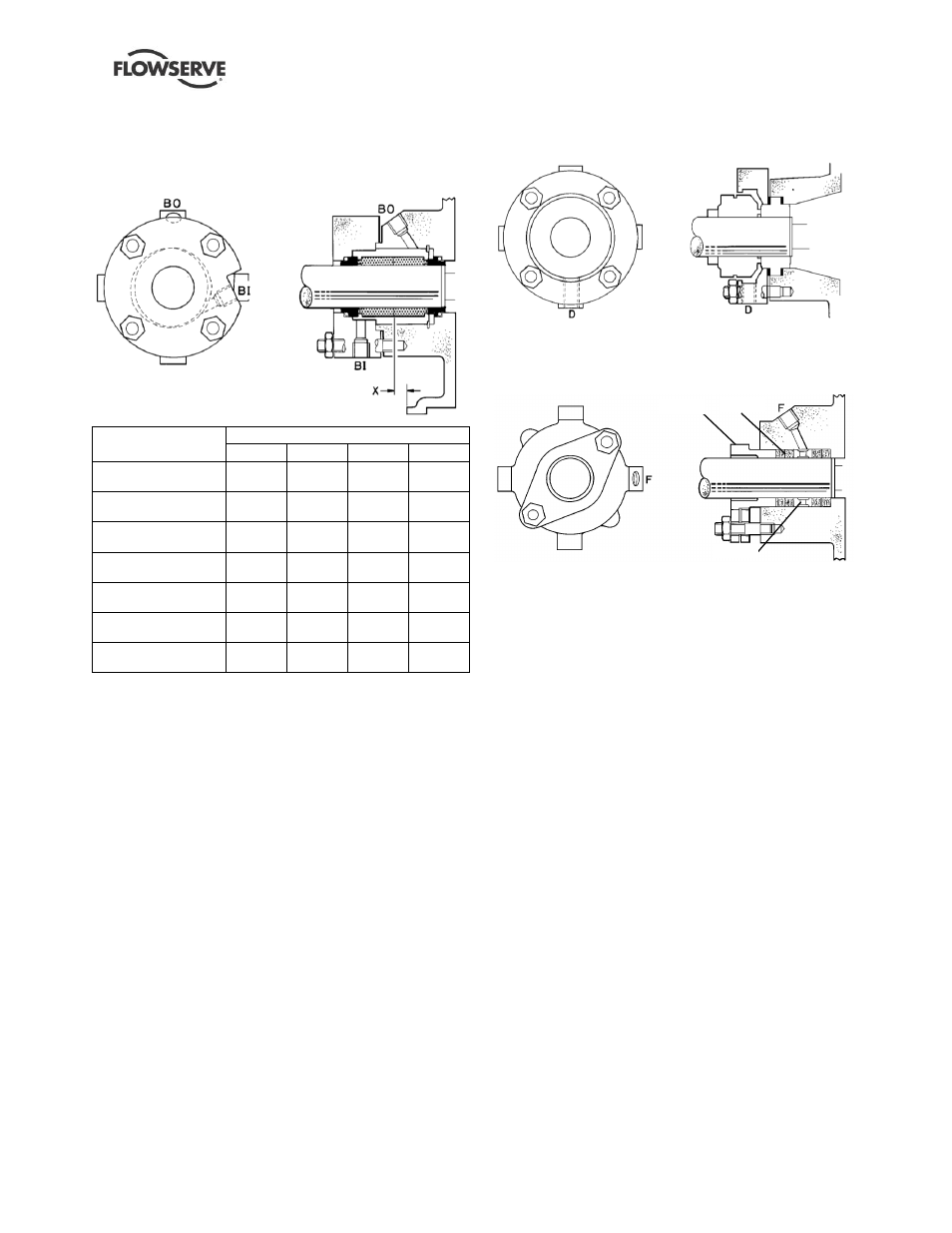

Двойные торцевые уплотнения
6.11.4.1 Двойные торцевые уплотнения типа «спина к
спине» и циркуляцией жидкости в эксцентричном кольцевом
зазоре по схеме Flowserve
Типоразмер насоса
Установочный размер Х, мм (дюйм)
Рама 1
Рама 2
Рама 3
Рама 4
125
11,0
(0,433)
-
-
-
160
11,0
(0,433)
17,5
(0,689)
-
-
200
6,0
(0,236)
17,5
(0,689)
-
-
250
-
12,4
(0,488)
14,4
(0,567)
-
315
-
12,4
(0,488)
14,3
(0,563)
32,3
(1,272)
400
-
-
5,7
(0,224)
24,0
(0,945)
500
-
12,4
(0,488)
14,3
(0,563)
32,3
(1,272)
6.11.5
Типы внешних уплотнений
6.11.5.1 Внешнее уплотнение
D - дренаж
6.11.6
Типы сальниковых уплотнений
6.11.6.1 Сальник с набивкой из волокнистого материала
4120
4130
4134
F - Rp ¼" – промывка
BI - Rp ¼"
вход затворной жидкости
BO - Rp ¼"
выход затворной жидкости
F - Rp ¼" -
промывка
