22
Руководство по эксплуатации Cybex

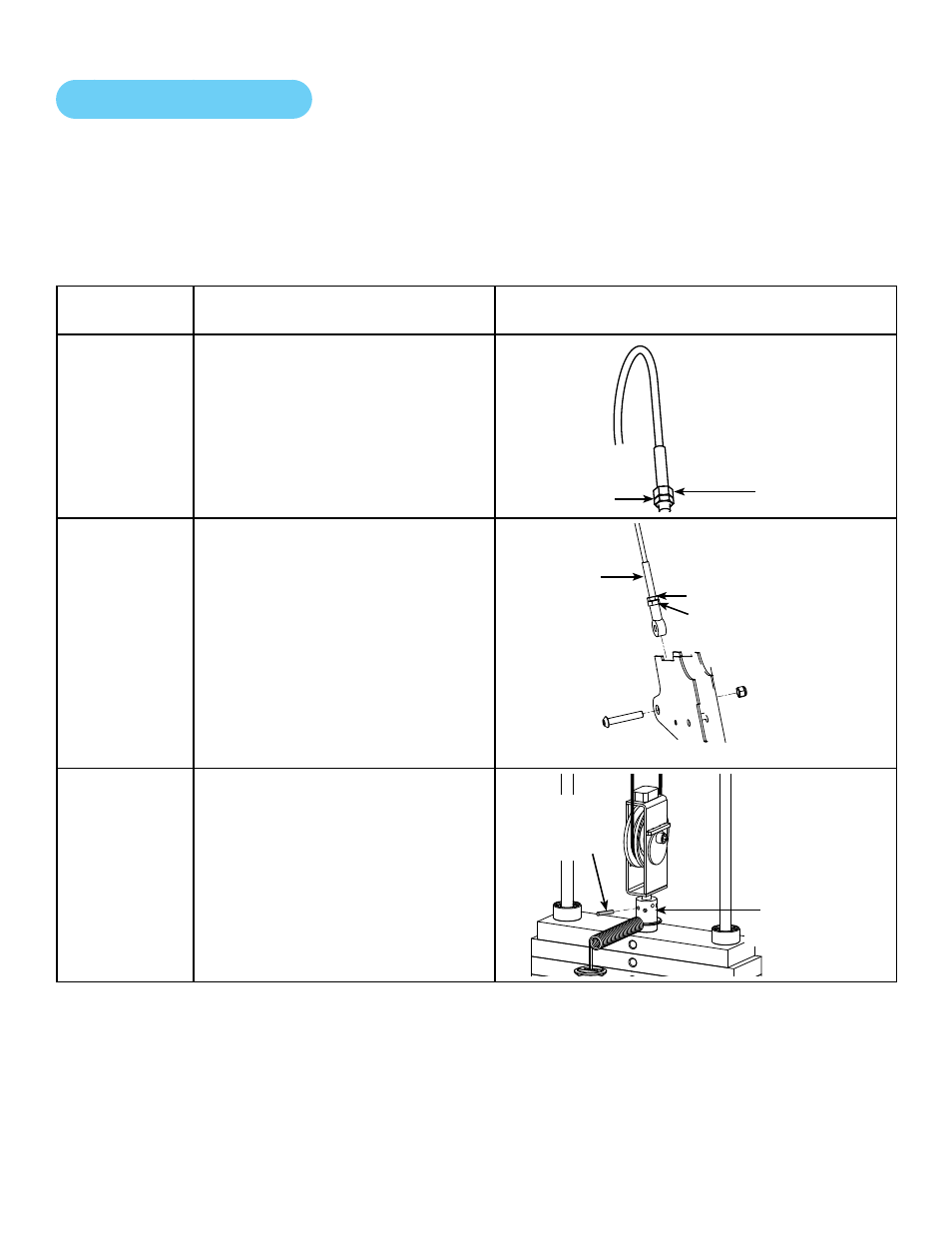

Регулировка троса
Необходимые приспособления
9/16-дюймовый гаечный ключ (2)
В атлетических тренажерах компании Cybex применяются четыре способа регулировки
натяжения троса:
Регулировка
троса
Описание Схема
Регулировка
стопорной
гайки
В данном случае, прежде всего,
регулируется стопорная гайка
и гайка регулировки натяжения
на кулачковом конце троса .
На другом конце троса обычно
применяется регулировка
цилиндрического штифта .
Гайка
регулировки
натяжения
Стопорная
гайка
Регулировка
конца штанги
В данном случае регулируется
винт с головкой с углублением
под ключ (SHCS), соединяющий
шарнир наконечника тяги
троса с тренажером . Основная
регулировка осуществляется
поворотом шарнира наконечника
тяги . На другом конце
троса обычно применяется
регулировка цилиндрического
штифта троса .
Наконечник
троса
Стопорная гайка
Шарнир наконечника
тяги троса
Винт
SHCS
Нейлоновая
контргайка
Регулировка
цилиндри-
ческого
штифта
В данном случае регулируется
цилиндрический штифт и ряд
отверстий в присоединителе
верхнего отягощения для
весового стека .
Присоеди-
нитель
верхнего
отягощения
Цилиндр-
ический
штифт
