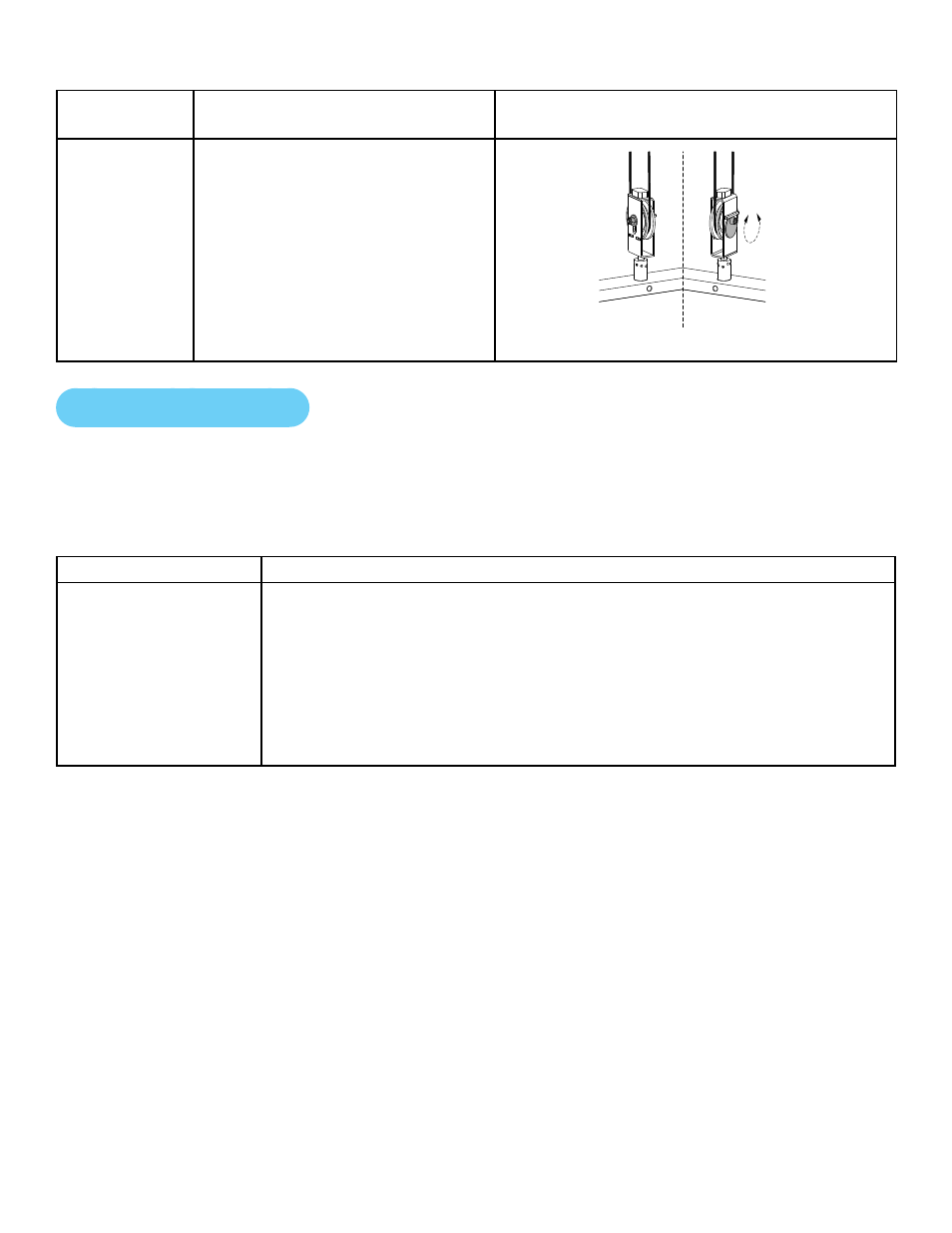

Регулировка
троса
Описание
Схема
Регулировка
кулачкового
конца троса
В данном случае регулируется
установочный болт
на кронштейне ролика .
Ослабьте гайку и поверните
кулачковый болт, чтобы
отрегулировать трос .
Муфта
Регулировка
кулачкового
болта
Регулировка ремня
Необходимые приспособления
•
7/32-дюймовый гаечный ключ
•
Динамометрический ключ (фунтов на дюйм)
Регулировка ремня
Действия
Ослабленный ремень
1 . С помощью 7/32-дюймового шестигранного торцевого гаечного
ключа открутите стопорные винты .
2 . Затяните ремень .
3 . Закрепите ремень на месте с помощью стопорных винтов .
4 . Закрутите стопорные винты до 300-350 фунтов на дюйм .
5 . Убедитесь, что ремень ходит плавно и протянут прямо
от кронштейна верхнего ролика до зажимной планки
верхнего отягощения .
