Руководство по эксплуатации Cybex
11
Если
Тогда
18030 не может
пройти сквозь
дверной проем
3. Переместите соединение ролика и троса в сторону.
4. Снимите колпаки направляющих штанг. Колпак направляющей
штанги содержит нажимную пружину, которая может отлететь
в сторону, если резко отпустить колпак. Плавно перемещайте
подпружиненный колпак направляющей штанги вниз вдоль штанги,
пока колпак не отсоединится от рамы. Медленно отпустите колпак
направляющей штанги и снимите.
5. Снимите подъемную стойку.
6. Удалите весовые плиты.

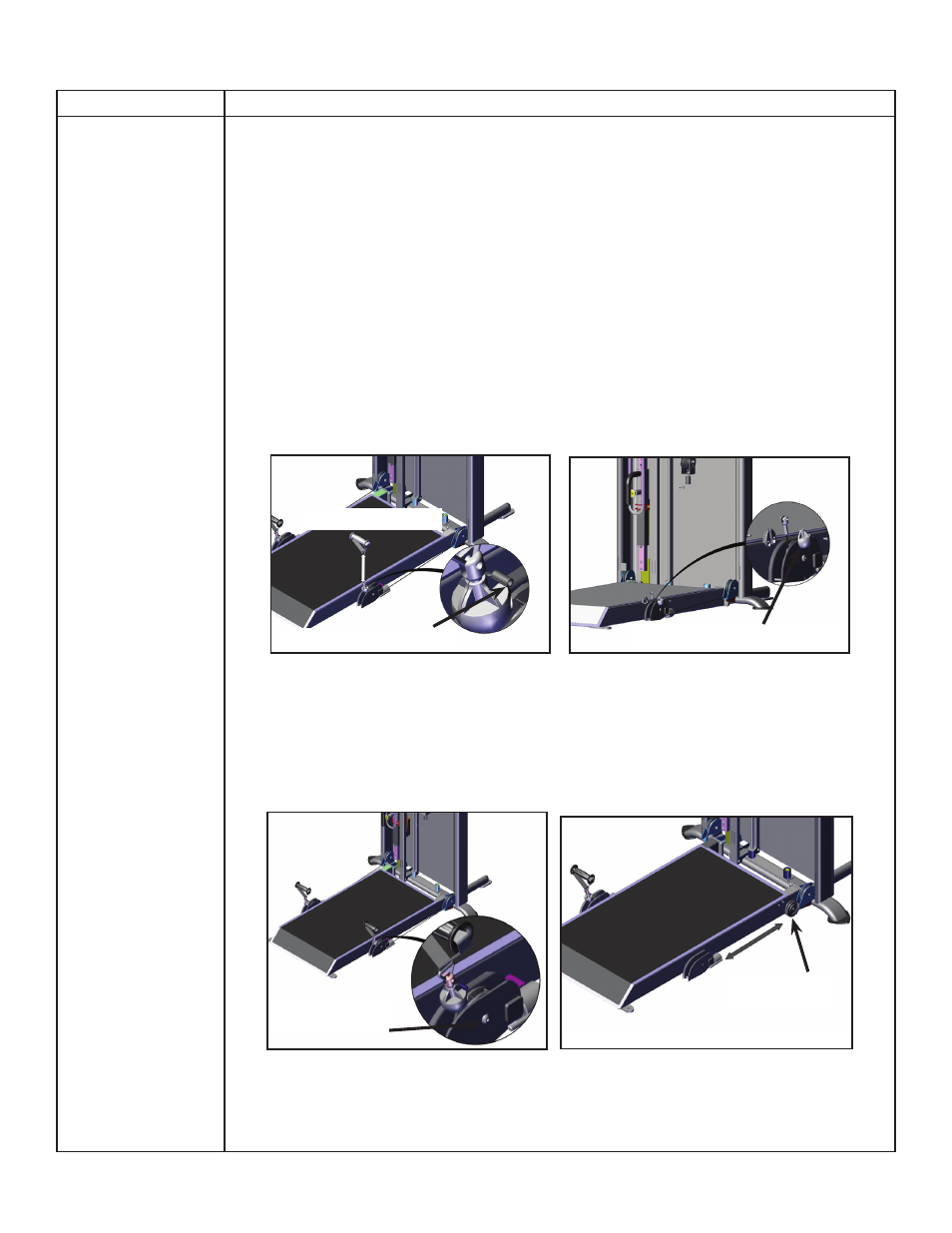

Переместите рукоятку, натяжной ролик и трос
1. Удалите пружинный штифт, соединяющий рукоятку с остановом, с
помощью 3/16-дюймового бородка и молотка и удалите рукоятку.
Пружинный штифт
Винт BHSCS/Останов
Узел рукояток
2. Удалите два винта BHSCS, которые закрепляют останов, с
помощью 1/8-дюймового шестигранного торцевого гаечного ключа.
3. Удалите винт BHSCS и контргайку, закрепляющие натяжной ролик, с
помощью 7/32-дюймового шестигранного торцевого гаечного ключа
и 9/16-дюймового гаечного ключа.
Винт BHSCS/
Контргайка
Натяжной
ролик
4. Уберите натяжной валик и трос.
5. Повторите шаги, приведенные выше, чтобы удалить рукоятку,
останов, натяжной валик и трос.
