Установка и сборка
Стр. 2-8
Тренажер Cybex Arc Trainer 750A/750AT - Руководство пользователя
7. Поднимите и передвиньте тренажер.
Осторожно извлеките большие болты и опоры для
A.
отгрузки. ПРИМЕЧАНИЕ: Не удаляйте упаковочный
материал с соединительных деталей на данном
этапе. Это позволит сохранить при сборке
красочный слой.
Следует крепко взяться (по одному человеку с
B.
каждой стороны) за каждую из задних ног-упоров и
поднять тренажер.
ПРИМЕЧАНИЕ: Не беритесь за пластиковые крышки
шарнира. Захват за пластиковые крышки
шарнира может повлечь повреждение
тренажера. См. Рисунок 3.
Применяя надлежащие способы подъема,
C.
поднимите нижние задние ноги-упоры, чтобы
передние транспортировочные колеса могли
катиться по полу.
Переместите тренажер к месту предполагаемой
D.
установки.
Осторожно опустите задние ноги-упоры.
E.
8. Закрепите консоль тренажера 750A на узле поручней.
ПРИМЕЧАНИЕ: В случае с консолью тренажера версии
750AТ, сразу перейдите к шагу 11.
ПРИМЕЧАНИЕ: При установке дополнительного
аудио-/видеооборудования см. инструкцию
по установке, входящую в комплект
поставки соответствующего
аудио-/видеооборудования.
Приготовьте консоль (#2a), узел поручней (#2b),
A.
стыковую шайбу (#14a) и один винт BHSCS (с
круглой головкой под торцевой ключ) из нерж.
стали 0,375-16 x 2,25 (#14b). См. Рисунок 4.
Найдите кабель для измерения частоты пульса в
B.
узле поручней.
Протяните верхний кабель для измерения частоты
C.
пульса через монтажную опору консоли.
См. Рисунок 4.
Закрепите консоль (#2a) на узле поручней (#2b). С
D.
помощью 7/32-дюймового шестигранного торцевого
гаечного ключа притяните ее одним винтом BHSCS
(с круглой головкой под торцевой ключ) из нерж.
стали 0,375-16 x 2,25 (#14b) с одной стыковой
шайбой 0,390 ВД x 0,750 НД x 6 (#14a).
См. Рисунок 4.

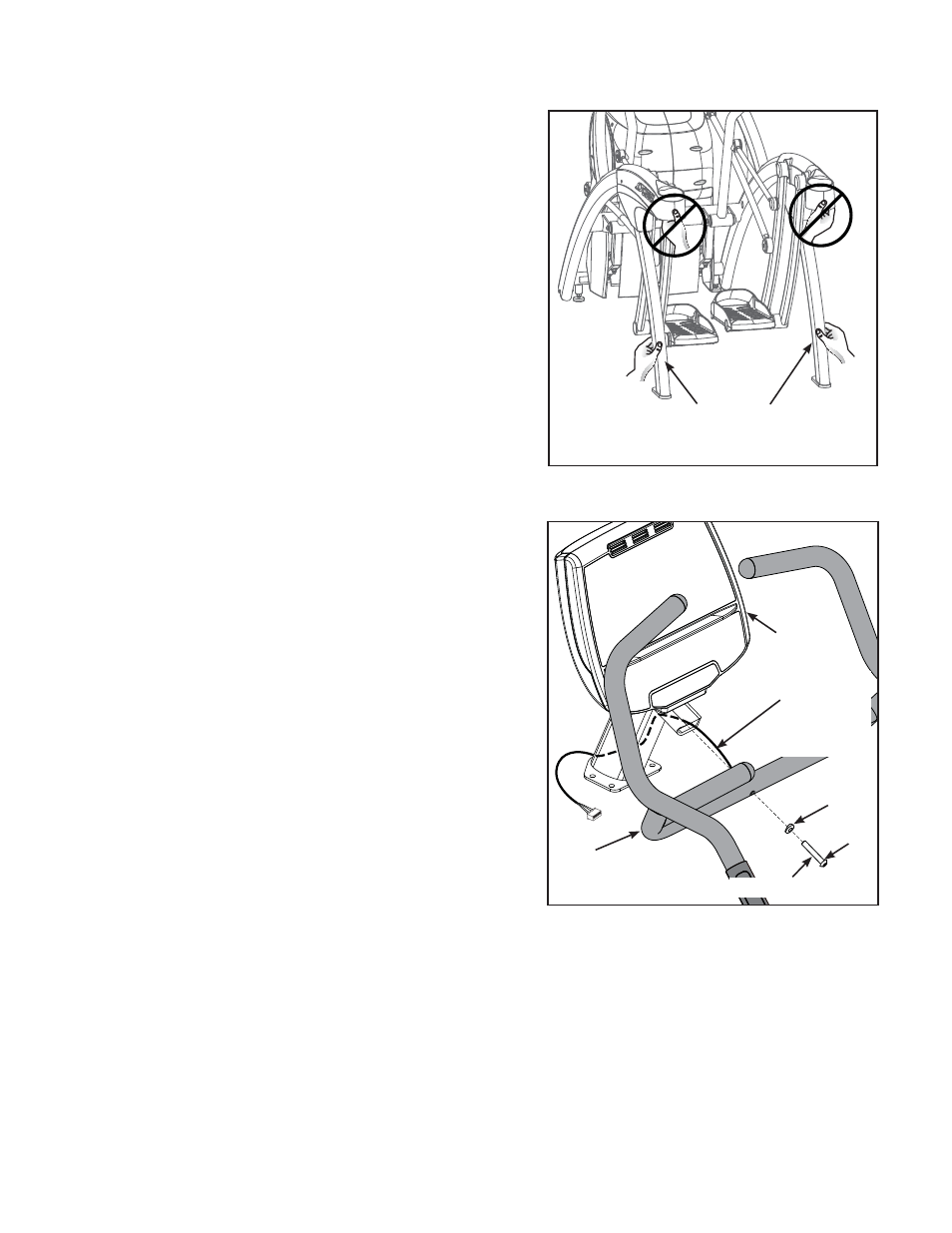

Рисунок 3
Нижние задние
ноги-упоры
Рисунок 4 (750A)
#2a
#2b
#14a
#14b
Верхний
кабель для
измерения
частоты
пульса
#16 (Локтайт)
