Установка и сборка
Стр. 2-6
Тренажер Cybex Arc Trainer 750A/750AT - Руководство пользователя
Упаковка крепежных изделий для тренажера 750 AT
Позиция Кол-во Номер детали Описание
11
4 HT592526 Винт нарезной 10-12 x 2,00, Тип A, с плоско-скругл. головкой и крестообр. шлицем
12 4
HN704901 Контргайка нейлоновая 0,375-16
13 4
HC700428 Винт BHSCS (с круглой головкой под торцевой ключ) 0,375-16 x 2,25
14
2
HT552512 Винт самонарезной с плоско-скругл. головкой и крестообр. шлицем, 8-16 x 0,50, Тип WB
15
2 BK030204 7/32-дюймовый шестигранный торцевой гаечный ключ
16
1 YA000201
Локтайт (жидкий фиксатор резьбовых соединений)
17
2 600A-311
Фланцевая прокладка
18
2 HS307601 Шайба плоская, 0,281 ВД x 0,500 НД x 0,062 T
19
2 HX622815 Винт SHCS (с шестигранным отверстием в головке) 0,250-20 UNC-3A, нерж. сталь
20
2
PL-16535
Крышка шатуна, 2,00 НД
21
1 BK030204 3/16-дюймовый шестигранный торцевой гаечный ключ
6. Осмотрите содержимое упаковки крепежных изделий (тренажер 750AT).
Для проверки содержимого упаковки крепежных изделий тренажера 750AT см. перечень содержимого
A.
упаковки крепежных изделий для 750AT и Рисунок 2b.
Находя деталь, отмечайте ее. См.
B.
Главу 5 – Служба поддержки для получения контактной
информации на случай отсутствия каких-либо деталей.

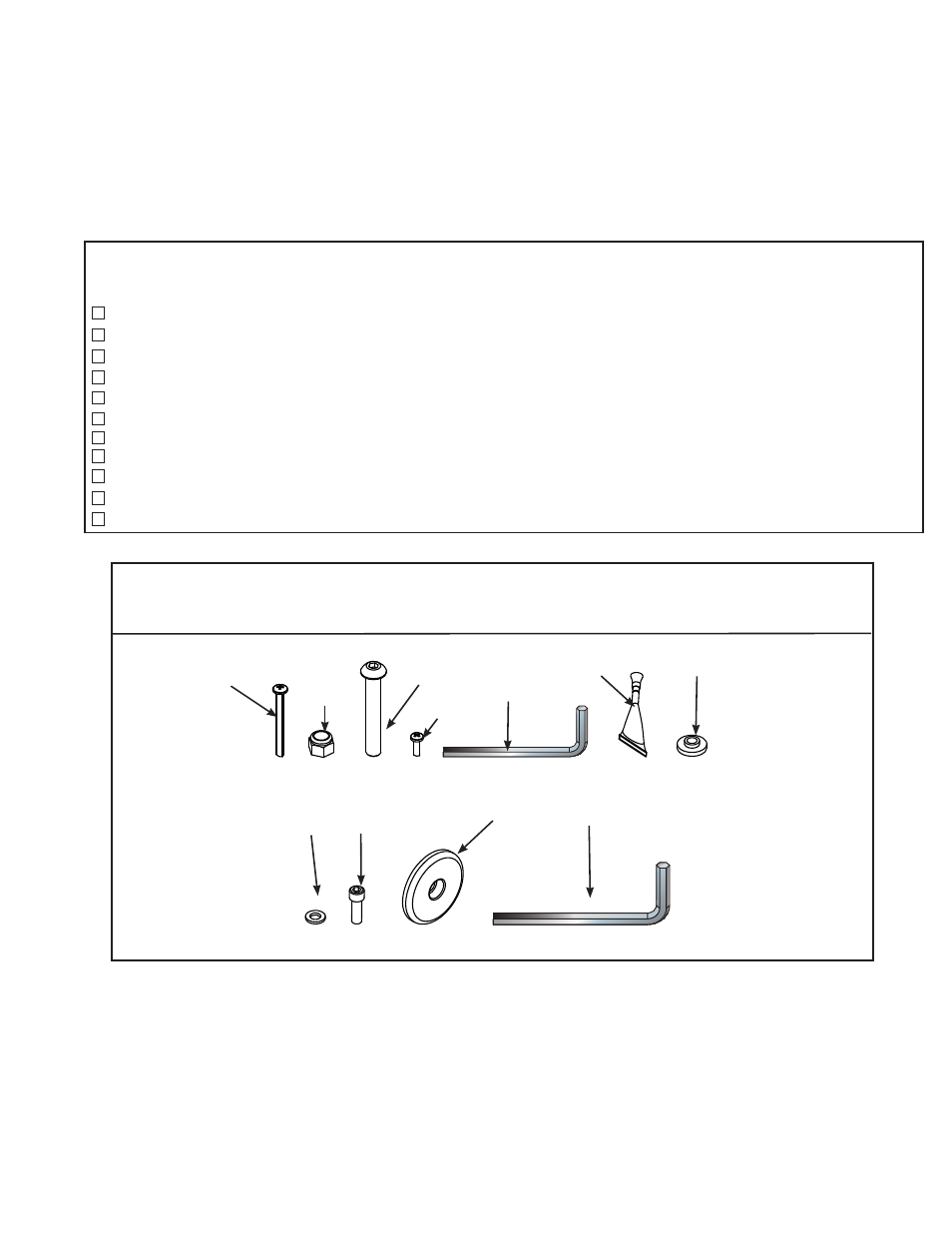

Крепежные изделия, 750 AT
#21
#11
#12
#13
#14
#15
#17
#18
#19
#20
#16
