Коэффициент усиления контура управления
Экран «Коэффициент усиления контура управления» содержит одну вкладку под названием
«Коэффициент усиления контура управления». Для получения доступа к экрану «Коэффициент
усиления контура управления» нажмите кнопку «Коэффициент усиления» или нажмите кнопку
«Экраны» в строке меню, после чего нажмите кнопку «Коэффициент усиления контура
управления».
Вкладка «Коэффициент усиления контура управления»

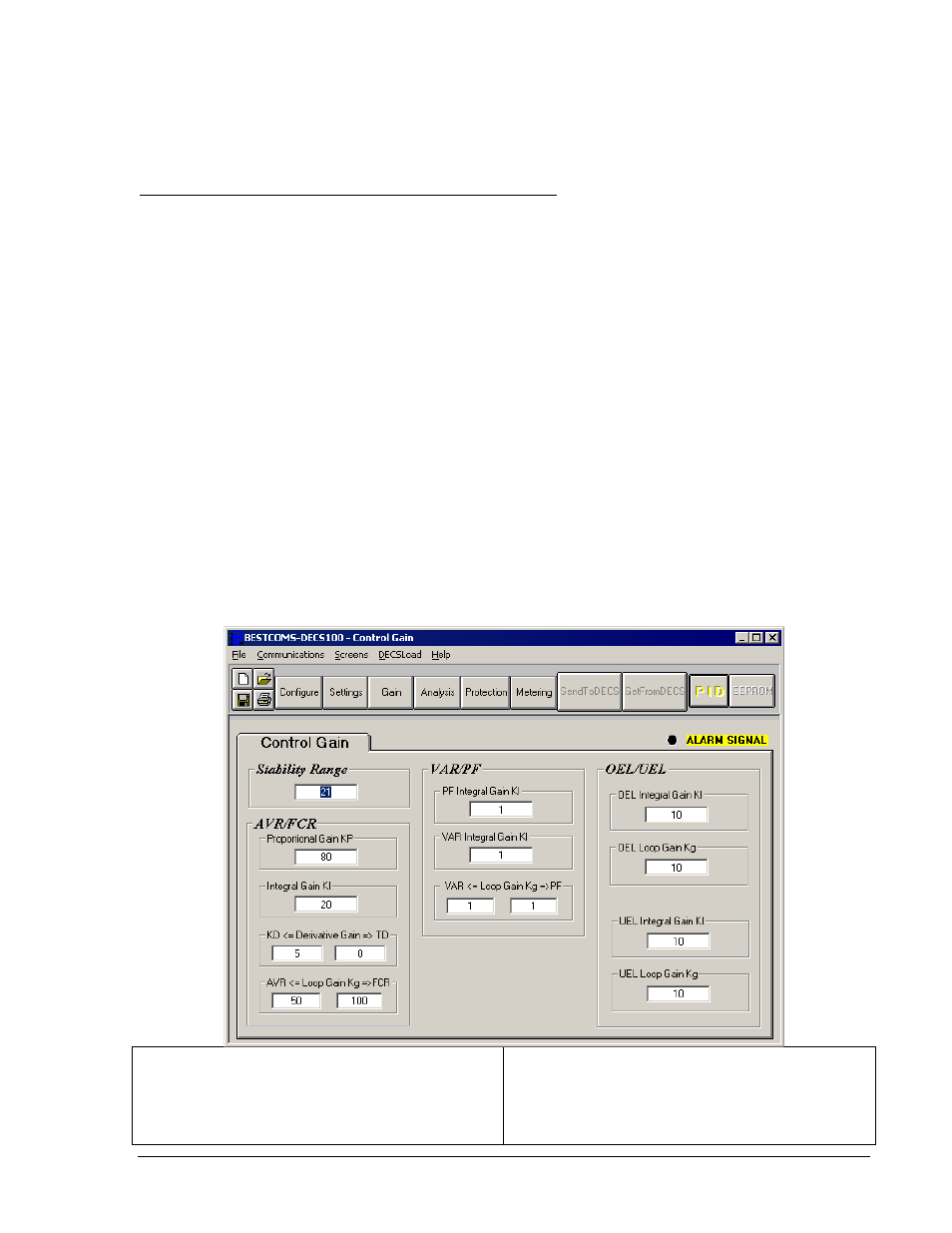

Параметры настройки коэффициента усиления показаны на рис. 5-9 и описываются в последующих
разделах.
Диапазон характеристик стабильности. Данный параметр позволяет выбрать один из 20
предварительно заданных в DECS-100 диапазонов характеристик стабильности. Руководство по
выбору диапазона характеристик стабильности представлено в таблице 5-1. При настройке
диапазона 21 позволяет ввести пользовательские настройки в окне параметров ПИД-управления
программы BESTCOMS. Информация о работе с окном ПИД-управления представлена далее в
разделе «Окно ПИД-управления». Если диапазон характеристик стабильности задан в диапазоне
номер 21, для получения доступа к окну ПИД-управления можно воспользоваться кнопкой «ПИД».
При выборе диапазона характеристик стабильности с 1 по 20 кнопка «ПИД» станет недоступной,
что сделает невозможным доступ к окну ПИД-управления.
AVR/FCR —
коэффициент пропорционального усиления KP. С помощью данного параметра
выбирается постоянная пропорционального усиления (KP) для диапазона характеристик
стабильности. Система DECS-100 предоставляет значение, эквивалентное KP, но умноженное на
значение расхождения между уставкой по напряжению и фактическим значением напряжения на
выходе генератора. Может быть введено значение коэффициента пропорциональности KP
в диапазоне от 0 до 1000 с шагом 0,01.
При настройке величины KP следуйте приведенным ниже указаниям. Если при неустановившемся
процессе наблюдается серьезный выброс значения, коэффициент KP следует уменьшить. Если
при неустановившемся процессе наблюдается слишком замедленная реакция, коэффициент KP
следует увеличить.
BESTCOMS-DECS100 - Control Gain
File
Communications
Screens
DECSLoad
Help BESTCOMS-DECS100 —
коэффициент усиления
контура управления
Файл
Обмен данными
Экраны
Нагрузка DECS
