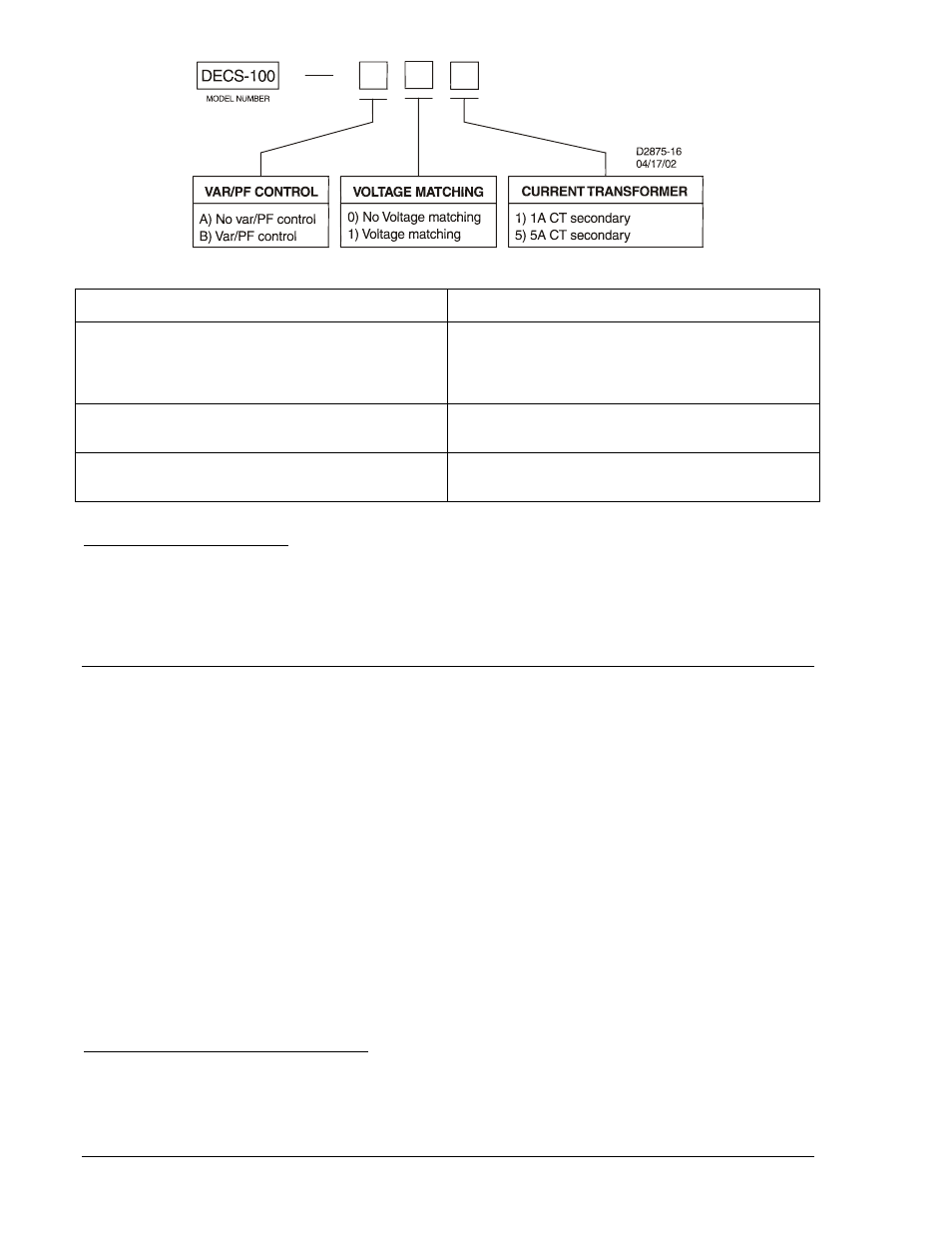

Рис. 1-1. Схема обозначения исполнения DECS-100
DECS-100
MODEL NUMBER
DECS-100
НОМЕР МОДЕЛИ
D2875-16
04/17/02
CURRENT TRANSFORMER
1) 1ACT secondary
5) 5A CT secondary
D2875-16
17.04.02
ТРАНСФОРМАТОР ТОКА (ТТ)
1) Вторичная обмотка ТТ: 1 А
5) Вторичная обмотка ТТ: 5 А
VAR/PF CONTROL
A) No var/PF control
B) Var/PF control
РЕЖИМ РЕГУЛИРОВАНИЯ РМ/КМ
A) Режим регулирования РМ/КМ отсутствует
B) Режим регулирования РМ/КМ
VOLTAGE MATCHING
0) No Voltage matching
1) Voltage matching
СОГЛАСОВАНИЕ НАПРЯЖЕНИЙ
0
) Согласование напряжений отсутствует
1
) Согласование напряжений
Пример номера исполнения
Например, система DECS-100 с номером исполнения A15 может иметь перечисленные ниже
характеристики и эксплуатационные особенности.
A -------
Регулирование реактивной мощности (РМ) или коэффициента мощности (КМ)
1 --------
Согласование напряжений
5 --------
Считывание значения тока 5 ампер
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические данные и результаты квалификационных испытаний DECS-100 приводятся
в последующих разделах.
Рабочее питание
См. раздел 4, «Установка», где приводятся специальные требования в отношении подачи рабочего
напряжения в процессе программирования системы DECS-100, а также подачи напряжения от
станции.
Напряжение:
от 88 до 250 В перем. тока, одно- или трехфазное (L-L)
Частота:
50—400
Гц
Рассеиваемая мощность:
40
Вт (максимальный продолжительный режим)
Нагрузка:
650
ВА
Нарастание напряжения:
≥6
В переменного тока
Клеммы:
3, 4, 5
Считывание значения напряжения генератора
Тип:
1-
ф./3-ф., 4 диапазона
Нагрузка:
<1
ВА на фазу
Клеммы:
E1, E2, E3
Считывание значения частоты 50 Гц
Диапазон 1:
100
В перем. тока (85—132 В перем. тока)
Диапазон 2:
200
В перем. тока (190—220 В перем. тока)
Диапазон 3:
400
В перем. тока (380—440 В перем. тока)
Диапазон 4:
Н/П
1-2
DECS-
100. Общая информация
9287573991 ред. M
