Состояние режима управления. Индикаторы состояния режима управления отображают
активность режимов РМ/КМ и ручного управления. Если режим «FCR» становится активным,
индикатор «Режим ручного управления активен» меняет цвет с черного на красный. Если система
DECS-
100 функционирует в режиме AVR и при этом выбрана коррекция РМ или КМ, индикатор
«Активен режим РМ/КМ».
Состояние переключателя. Три индикатора «Состояние переключателя» указывают на
разомкнутое или замкнутое состояние входов управления DECS-100. Индикатор разомкнутого
состояния переключателя 52JK меняет цвет с черного на красный, если устанавливаемые
пользователем контакты на клеммах 52J и 52K замыкаются. Если этот управляющий вход
разомкнут, на вкладке «Функционирование» экрана «Измерение, функционирование и аварийные
сигналы» может быть выполнен выбор режима управления КМ или РМ. Индикатор замкнутого
состояния переключателя 52LM меняет цвет с черного на красный, если устанавливаемые
пользователем контакты на клеммах 52L и 52M замыкаются. Если этот управляющий вход замкнут,
режимы «Параллельное управление» и «Статизм» являются неактивными. Индикатор замкнутого
состояния переключателя VM меняет цвет с черного на красный, если устанавливаемые
пользователем контакты на клеммах VM и VMC замыкаются. Если этот управляющий вход
замкнут, функция «Согласование напряжений» является активной.
Измерение сигнала. Индикатор «Измерение сигнала» мигает, указывая на то, что режим
измерения активен. Помимо индикатора, осуществляется отслеживание количества обновлений
индикаторов измерения и состояния с отображением счетчика. После нажатия кнопки
«Измерения» или выбора в строке меню пункта «Измерения», а затем — «Отключить измерения»,
индикатор «Измерение сигнала» перестанет мигать, счетчик обновления количества измерений
остановится, при этом перестанут обновляться функции измерения.

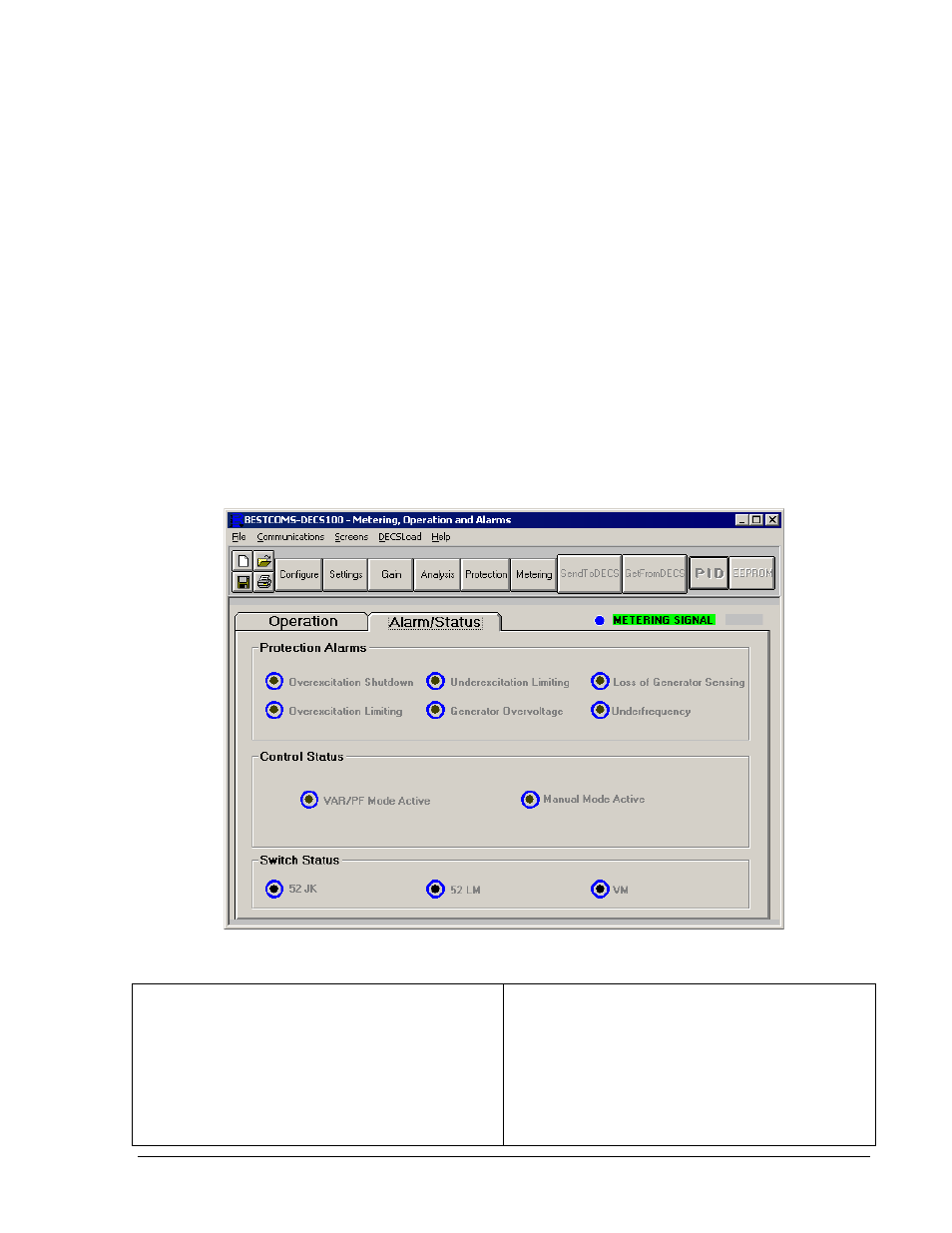

Рис. 5-17. Вкладка «Измерение, функционирование и аварийные сигналы — аварийный
сигнал/состояние»
BESTCOMS-DECS100 - Metering, Operation and
Alarms
File
Communications
Screens
DECSLoad
Help
Configure
Settings
Gain BESTCOMS-DECS100 —
Измерение,
функционирование и аварийные сигналы
Файл
Обмен данными
Экраны
Нагрузка DECS
Справка
Настроить конфигурацию
Параметры
Коэффициент усиления
9287573991 ред. M DECS-100. Программное обеспечение BESTCOMS™
5-31
