Объединение приемника DGPS, навигатора GPS и компьютера
Разводка проводов будет той же самой, с одним только исключением. Навигатор GPS не
может работать (принимать данные) с двумя устройствами одновременно, а выдавать данные
может на 3 устройства одновременно (но не более). Поскольку и компьютер и приемник
DGPS – оба ведут двунаправленный обмен с навигатором GPS, необходимо подключить
навигатор GPS только к каналу выдачи данных на компьютер, или установить переключатель
с общим экраном (землей) и с переключаемыми каналами данных от компьютера или от
приемника DGPS. Такой переключатель позволит загружать данные с компьютера на
навигатор GPS, тогда как загрузка данных с приемника DGPS будет выключена. В другом
положении переключателя будет вестись прием поправок с приемника DGPS, тогда как обмен
с компьютером возможен будет только в режиме экспорта данных с навигатора. На диаграмме
показан пример реализации разводки.
при передаче данных от компьютера к приемнику
GPS (вход данных приемника GPS переключен
на компьютер), использование сигналов маяка
DGPS невозможно. Для возобновления
нормальной работы с сигналами DGPS следует
переключатель поставить на вход данных от
DGPS

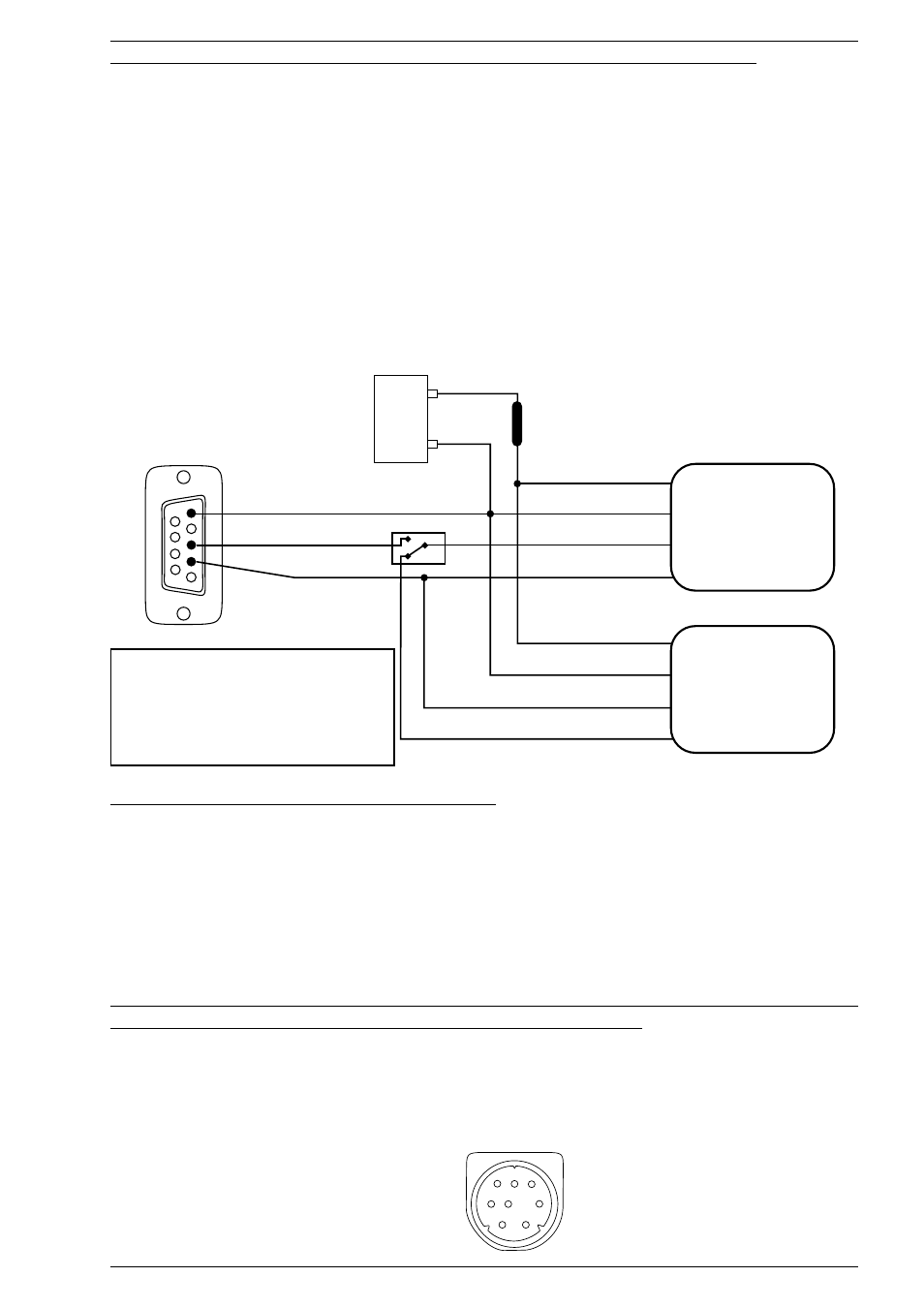

Диаграмма разводки проводов
(5) земля SG
(3) передача TxD
(2) прием RxD
9
8
6
1
4
7
и с т о ч н и к
постоянного
тока
(+)
( )
DB 9
разъем
последовательного
порта*
DGPS – приемник
сигналов
маяка
дифференциального
GPS
Приемник GPS
предохранитель
питание
земля
выход данных
вход данных
GPS
питание
земля
выход данных
вход данных
Переключатель
PC
DGPS
Для пользователей компьютеров Macintosh
В настоящее время корпорация GARMIN не поддерживает пользователей компьютеров Macintosh, не имеет и
не продает программных продуктов и электронных компонентов к таким компьютерам. В качестве посильной
помощи владельца этих компьютеров ниже приводится схема подключения контактов от приемника GARMIN
к 8 штырьковому разъему стандарта DIN 8, расположенному на корпусе компьютера Macintosh. Программное
обеспечение, созданное для IBM совместимых компьютеров, можно запускать на компьютере Macintosh в
режиме эмуляции. Стандартным для компьютеров Macintosh является 8 штырьковый разъем стандарта DIN 8
типа «мама» на задней стенке.
Для подсоединения кабеля питания/данных к разъему DIN8 можно использовать
выше приведенные правила за следующими исключениями:
1. Припаять жилу DATA OUT кабеля питания/данных к штырьку №5 приема данных (RxD) на разъеме DIN8.
2. Припаять жилу DATA IN кабеля питания/данных к штырьку №3 передачи данных (TxD) на разъеме DIN8.
3. Оплетку кабеля питания/данных припаять к штырьку №4 заземления сигнала (SG) на разъеме DIN8.
Разъем DIN8 типа «папа»: вид на кабель 3 4 5
