Замечание: у 9 пинового разъема номера контактов обычно напечатаны прямо рядом с контактами
(штырьками, отверстиями под штырьки)

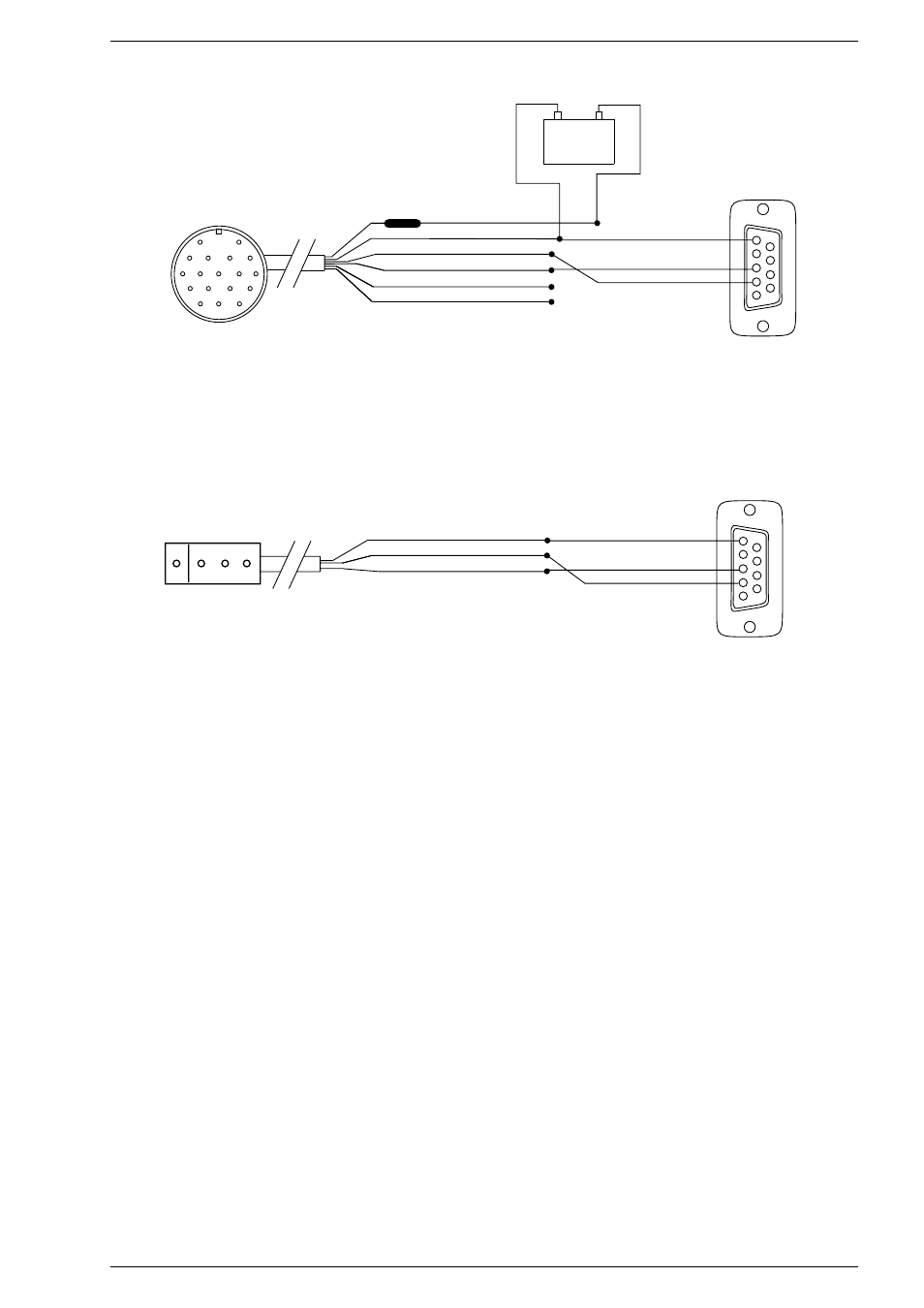

НАВИГАТОР С 18 пиновым
РАЗЪЕМОМ
кабель питания/данных
источник постоянного тока
( ) (+)
предохранитель
DB 9
разъем
последовательного
порта*
(5) земля SG
(3) передача TxD
(2) прием RxD
(15) красная жила, питание
(18) черный, земля
(17) синий, выход данных
(16) коричневый, вход данных
(1 10, 12 14) свободен
(11) желтый, сигнализация
НАВИГАТОР С 4 пиновым
П Р Я М О У Г О Л Ь Н Ы М
РАЗЪЕМОМ
кабель данных
DB 9
разъем
последовательного
порта*
(5) земля SG
(3) передача TxD
(2) прием RxD
(4) черный, земля
(3) белый, выход данных
(2) зеленый, вход данных
9
8
6
1
4
7
9
8
6
1
4
7
11
15
6
1
3
7
2 3 (не используется) 1 4
2
18 16
12
